Proline Promag L 800
B1

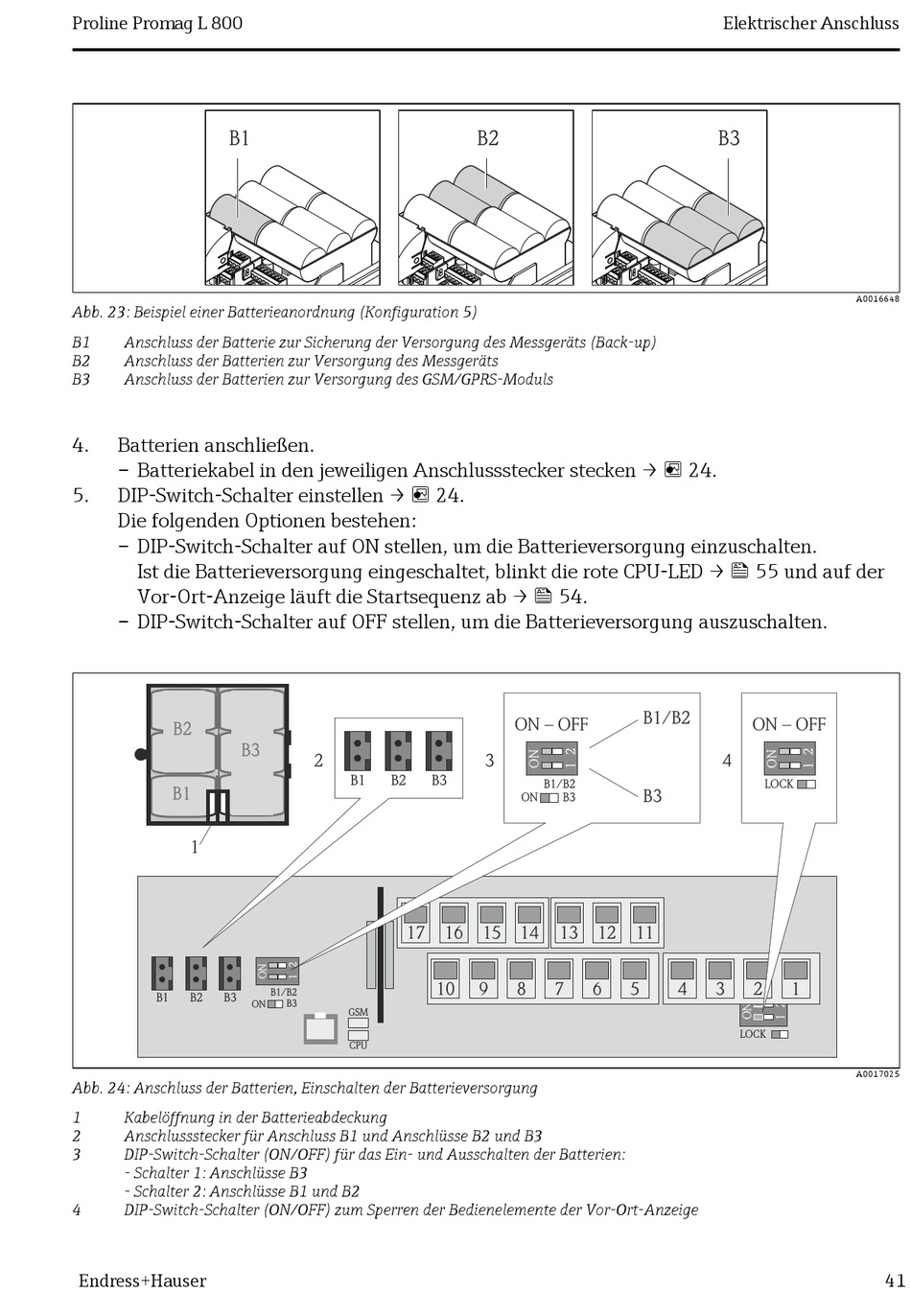

Abb. 23: Beispiel einer Batterieanordnung (Konfiguration 5)
B1 Anschluss der Batterie zur Sicherung der Versorgung des Messgeräts (Back-up)
B2 Anschluss der Batterien zur Versorgung des Messgeräts
B3 Anschluss der Batterien zur Versorgung des GSM/GPRS-Moduls
4. Batterien anschließen.
– Batteriekabel in den jeweiligen Anschlussstecker stecken →  24.
5. DIP-Switch-Schalter einstellen →  24.
Die folgenden Optionen bestehen:
– DIP-Switch-Schalter auf ON stellen, um die Batterieversorgung einzuschalten.
Ist die Batterieversorgung eingeschaltet, blinkt die rote CPU-LED →  55 und auf der
Vor-Ort-Anzeige läuft die Startsequenz ab →  54.
– DIP-Switch-Schalter auf OFF stellen, um die Batterieversorgung auszuschalten.
B2
B3
B1
1
B1 B2 B3
Abb. 24: Anschluss der Batterien, Einschalten der Batterieversorgung
1 Kabelöffnung in der Batterieabdeckung
2 Anschlussstecker für Anschluss B1 und Anschlüsse B2 und B3
3 DIP-Switch-Schalter (ON/OFF) für das Ein- und Ausschalten der Batterien:
- Schalter 1: Anschlüsse B3
- Schalter 2: Anschlüsse B1 und B2
4 DIP-Switch-Schalter (ON/OFF) zum Sperren der Bedienelemente der Vor-Ort-Anzeige
Endress+Hauser
2
B1 B2
17
B1/B2
ON B3
GSM
CPU
B2
ON – OFF
3
B3
B1/B2
ON B3
16 15 14 13 12
10 9 8 7 6
Elektrischer Anschluss
B3
B1/B2
ON – OFF
4
LOCK
B3
11
5 4 3 2 1
LOCK
