Proline Promag L 800
Horizontale Einbaulage
Bei horizontaler Einbaulage sollte die Messelektrodenachse waagerecht liegen. Eine kurzzeitige
Isolierung der beiden Messelektroden infolge mitgeführter Luftblasen wird dadurch vermieden.
A

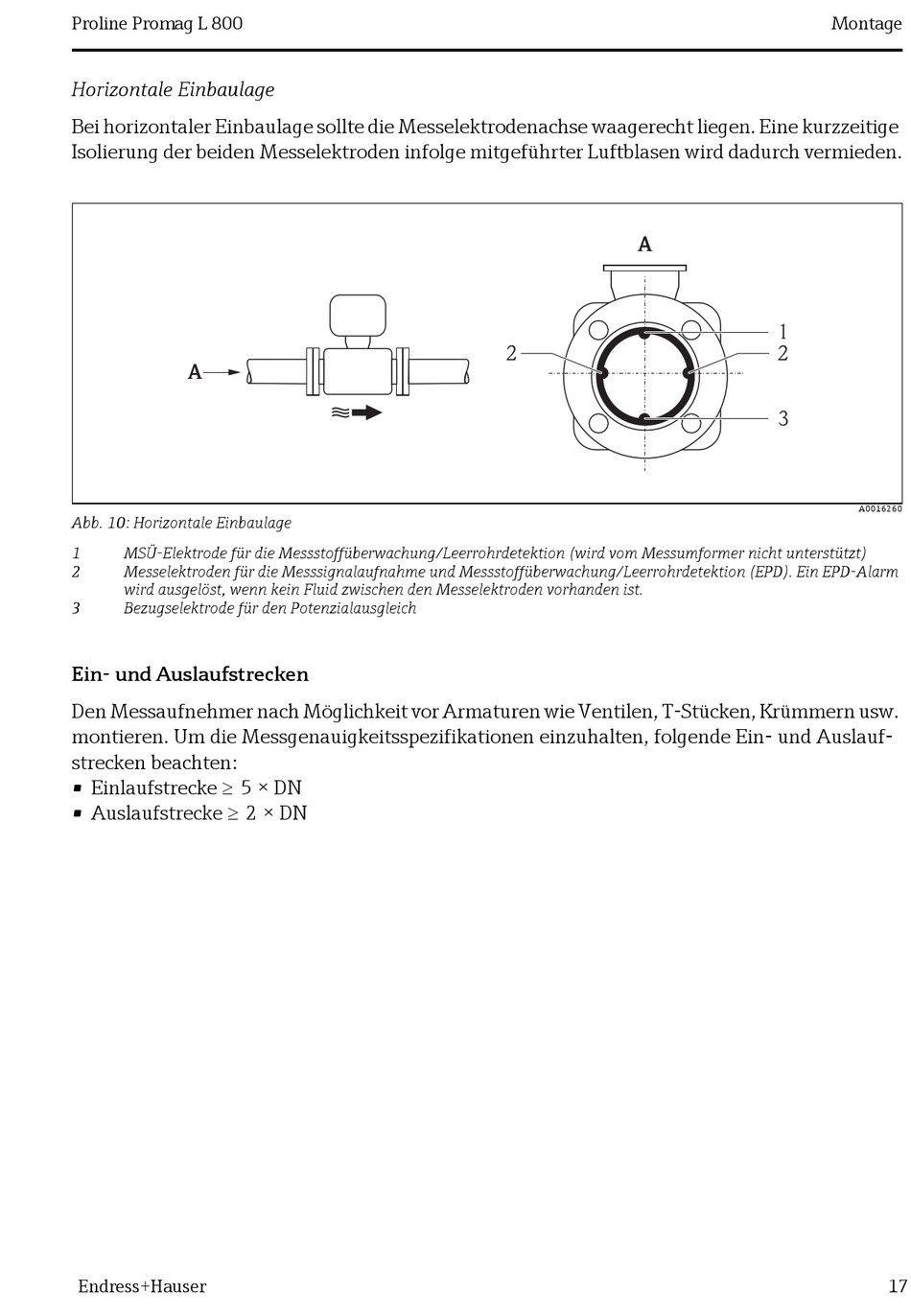

Abb. 10: Horizontale Einbaulage
1
MSÜ-Elektrode für die Messstoffüberwachung/Leerrohrdetektion (wird vom Messumformer nicht unterstützt)
2
Messelektroden für die Messsignalaufnahme und Messstoffüberwachung/Leerrohrdetektion (EPD). Ein EPD-Alarm
wird ausgelöst, wenn kein Fluid zwischen den Messelektroden vorhanden ist.
3
Bezugselektrode für den Potenzialausgleich
Ein- und Auslaufstrecken
Den Messaufnehmer nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw.
montieren. Um die Messgenauigkeitsspezifikationen einzuhalten, folgende Ein- und Auslauf-
strecken beachten:
• Einlaufstrecke 5 × DN
• Auslaufstrecke 2 × DN
Endress+Hauser
A
2
Montage
1
2
3
A0016260
17
