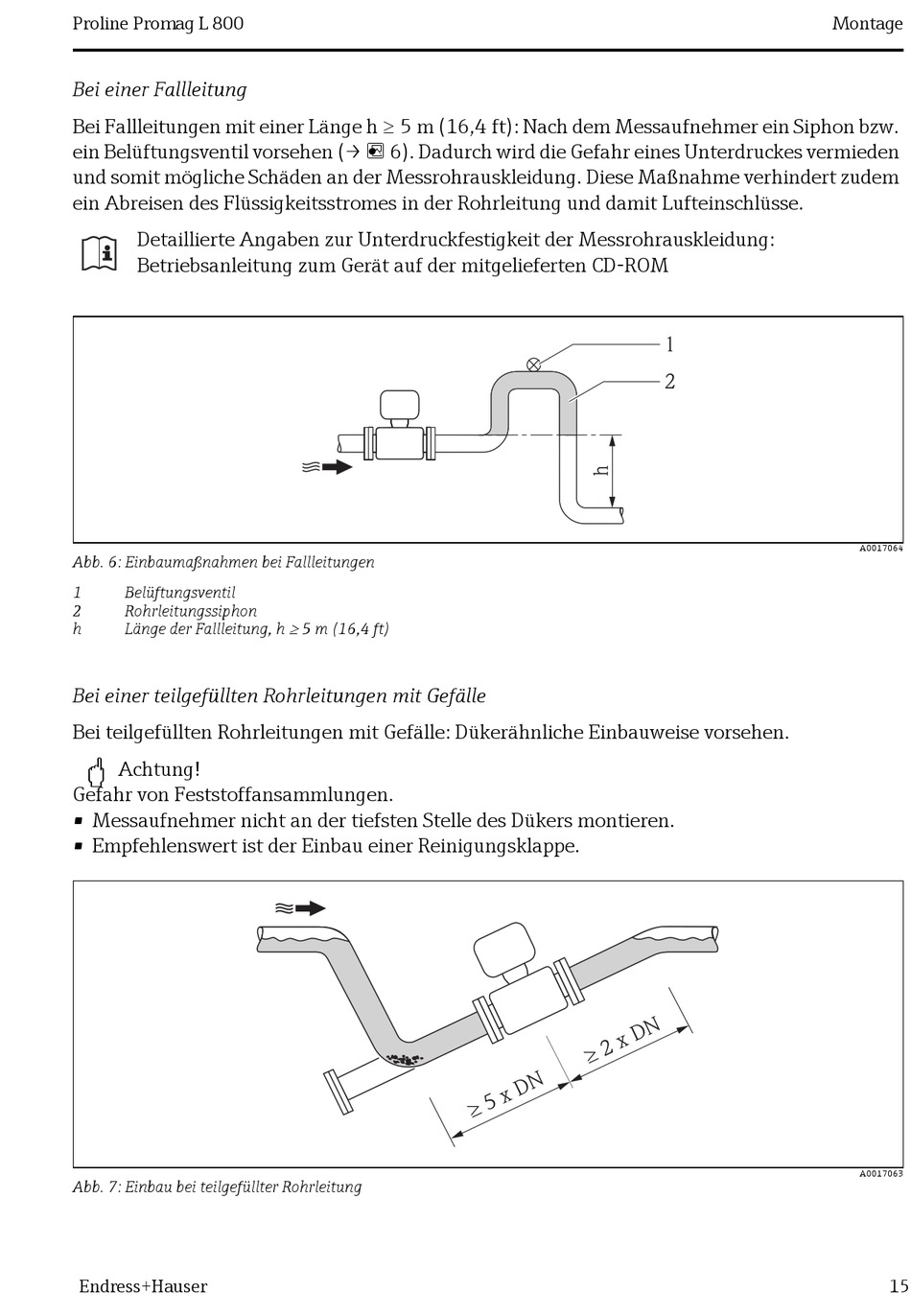

Proline Promag L 800
Bei einer Fallleitung
Bei Fallleitungen mit einer Länge h  5 m (16,4 ft): Nach dem Messaufnehmer ein Siphon bzw.
ein Belüftungsventil vorsehen (→  6). Dadurch wird die Gefahr eines Unterdruckes vermieden
und somit mögliche Schäden an der Messrohrauskleidung. Diese Maßnahme verhindert zudem
ein Abreisen des Flüssigkeitsstromes in der Rohrleitung und damit Lufteinschlüsse.
Detaillierte Angaben zur Unterdruckfestigkeit der Messrohrauskleidung:
Betriebsanleitung zum Gerät auf der mitgelieferten CD-ROM
Abb. 6: Einbaumaßnahmen bei Fallleitungen
1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung, h
Bei einer teilgefüllten Rohrleitungen mit Gefälle
Bei teilgefüllten Rohrleitungen mit Gefälle: Dükerähnliche Einbauweise vorsehen.
"
Achtung!
Gefahr von Feststoffansammlungen.
• Messaufnehmer nicht an der tiefsten Stelle des Dükers montieren.
• Empfehlenswert ist der Einbau einer Reinigungsklappe.
Abb. 7: Einbau bei teilgefüllter Rohrleitung
Endress+Hauser

5 m (16,4 ft)
Montage
1
2
A0017064
A0017063
15
