RITMO POWERCOAT 230V Übersicht – Bedienung – Ersatzteillisten
Druckluftversorgung

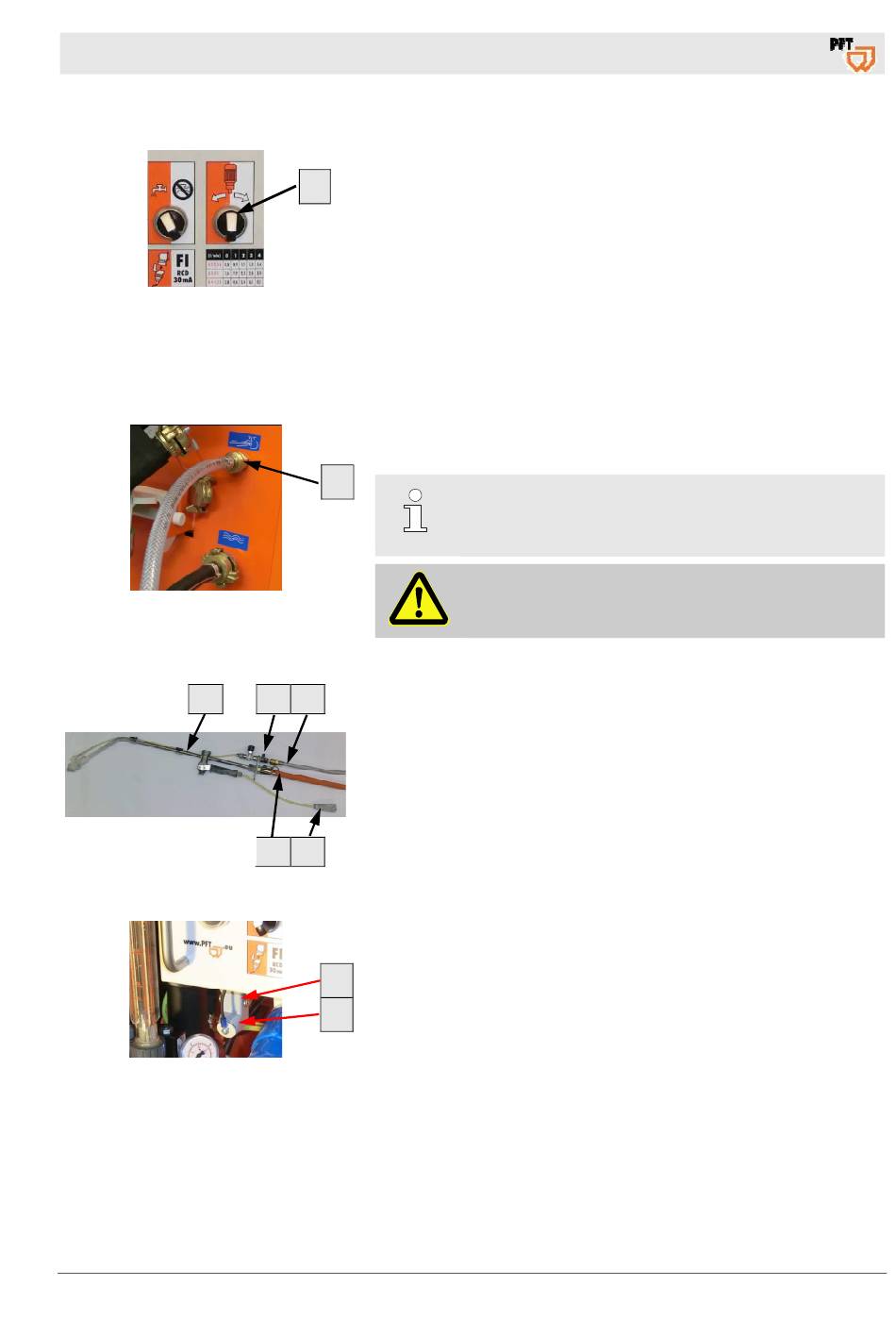

Abb. 38: Wahlschalter Pumpenmotor
27. Druckluftversorgung
27.1 Luftschlauch anschließen
Abb. 39: Luftschlauch anschließen
27.2 Spritzgerät anschließen
2
Abb. 40: Spritzgerät
Abb. 41: Fernsteuerkabel
2018-04-24
4. Die Maschine einschalten, den Wahlschalter (3) Pumpenmotor
3
nach rechts drehen.
5. Sobald am Mörtelschlauchende Mörtel austritt, die Maschine
am Wahlschalter (3) Pumpenmotor ausschalten (Stellung „0").
Sobal d am M örtels chl auch- Ende Mörtel austritt, die M asc hine am Wahls chalter Pumpenmotor ( 3) auss chalten (Mittels tell ung)
1. Druckluftschlauch an externen Luftkompressor oder an
Luftarmatur (1) anschließen.
1
3
1
1. Druckluftschlauch (1) am Spritzgerät (2) anschließen.
2. Sicherstellen, dass der Lufthahn (3) am Spritzgerät
geschlossen ist.
3. Mörtelschlauch (4) am Spritzgerät (2) anschließen.
4. Fernsteuerkabel (5) an Fernsteuersteckdose (7) anschließen.
4
5
5. Blindstecker (6) von der Fernsteuersteckdose ziehen.
7
6. Fernsteuerkabel an der Fernsteuersteckdose (7) anschließen.
6
HINWEIS!
Es muss ein Luftkompressor an der Luftarmatur
angeschlossen sein.
GEFAHR!
Niemals Schlauchkupplungen lösen, solange der
Druckluftschlauch nicht drucklos ist.
