2 - ELEKTRISCHE UND HYDRAULISCHE ANSCHLÜSSE
■ Obere Segmente
Die Kabel verlaufen im Kabelkanal oberhalb des Gerätes und werden durch die Öffnung auf der Oberseite in den Schaltschrank
geführt.

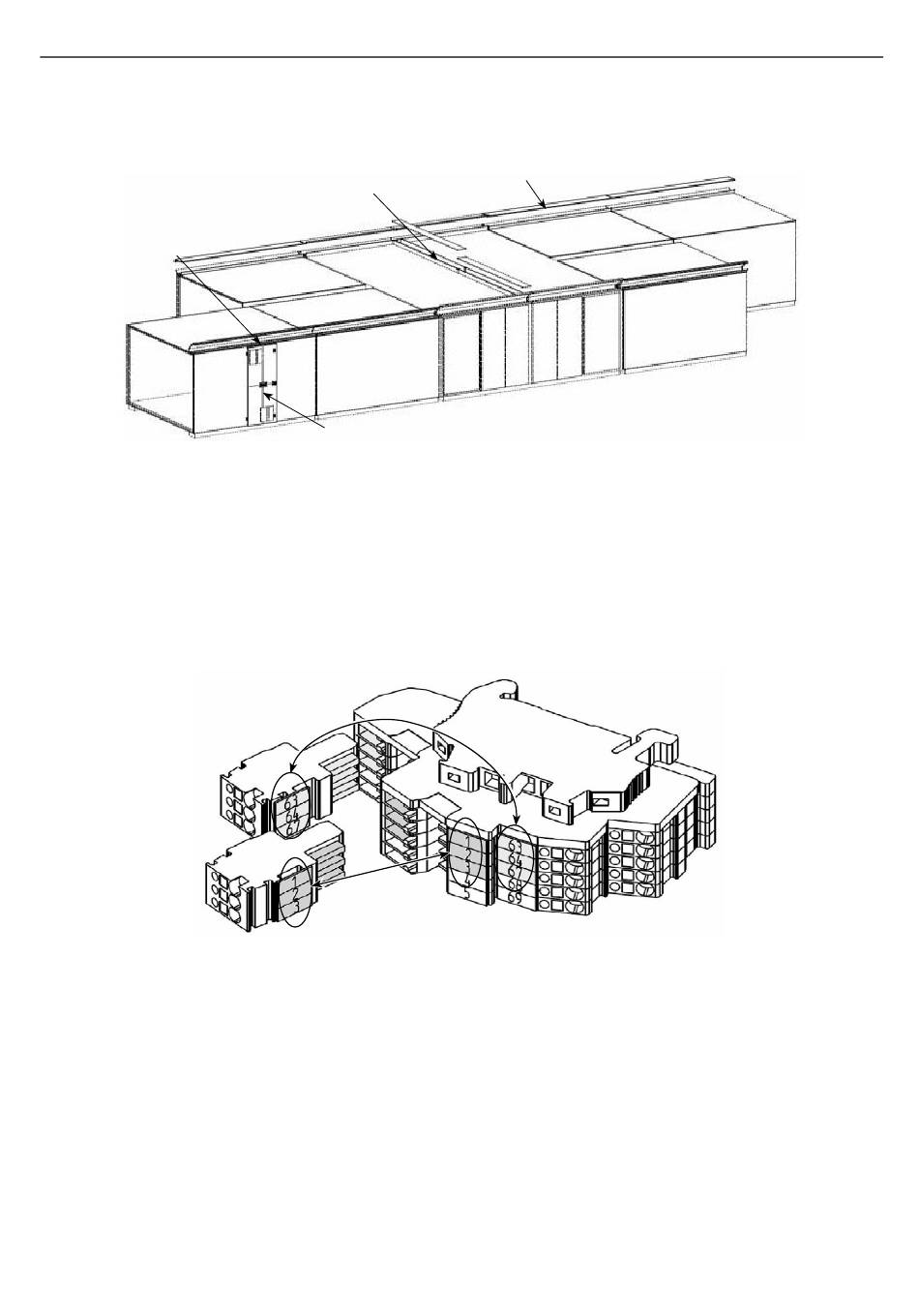

■ Zweiflutige Klimazentrale in horizontaler Anordnung:
Obere Kabelkanäle, gegenüberliegende Fronten
Quer-Kabelkanal
Öffnen des
Schaltschrankes
Schaltschrank
Die Kabel verlaufen im Kabelkanal oberhalb des Gerätes und werden durch die Öffnung auf der Oberseite in den Schaltschrank geführt.
Ein Verbindungskanal überquert die Klimazentrale und verteilt die Kabel auf die beiden zugänglichen Seiten der Klimazentrale.
2.4.3 - Anschlüsse
■ Leistungskabel
Die Leistungskabel müssen verschraubt und mit dem vom Hersteller angegebenen Moment angezogen werden. Nähere Angaben zur
Verdrahtung sind dem Schaltplan zu entnehmen.
Eigenschaften der Klemmen des Trennschalters (siehe Tabelle Kapitel 2.1.3)
■ Steuerkabel
Kabelstränge mit Steckern müssen wie folgt an den entsprechend gekennzeichneten Anschlussleisten eingestellt werden. Nähere
Angaben zur Verdrahtung sind dem Schaltplan zu entnehmen.
