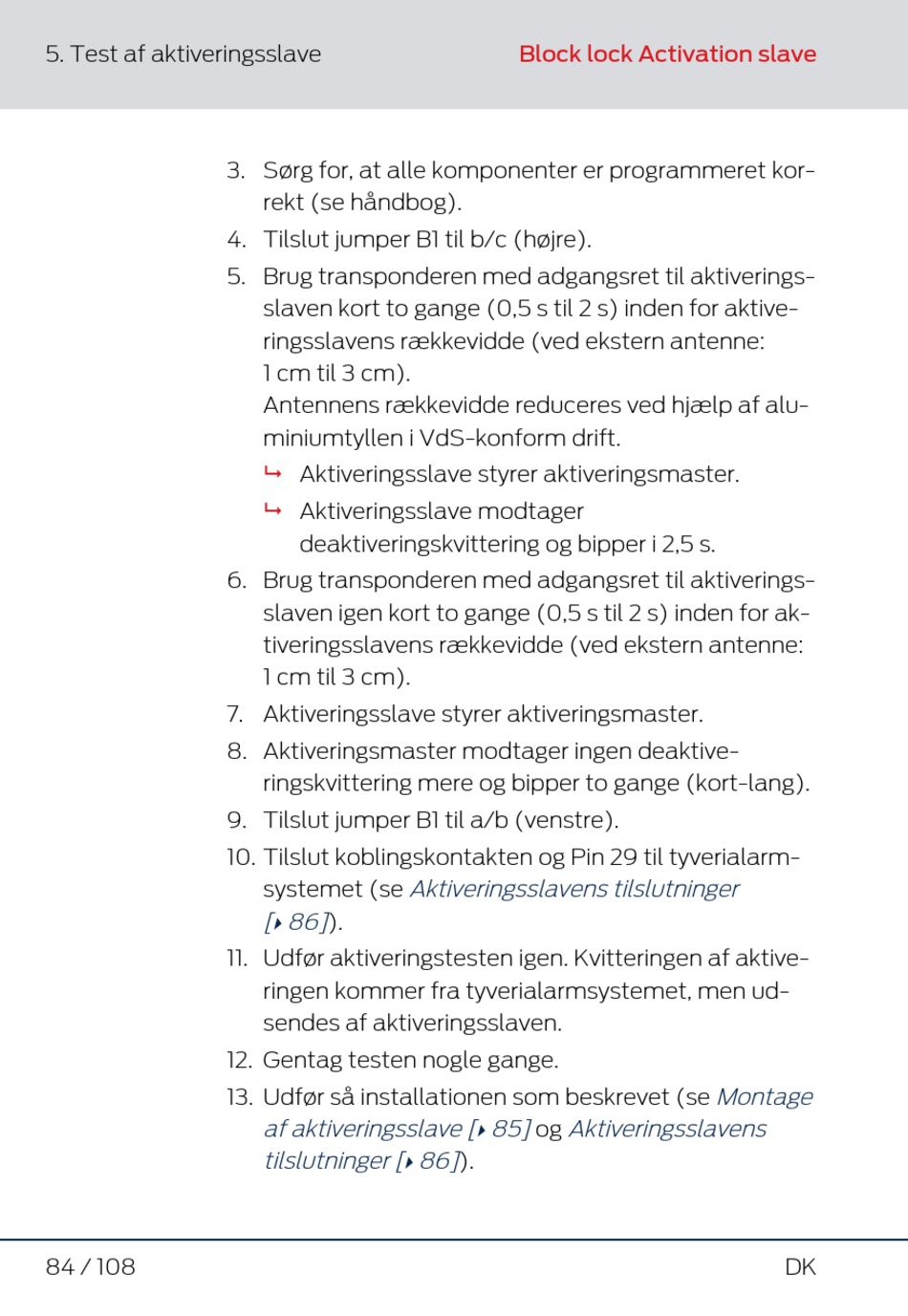

5. Test af aktiveringsslave
84 / 108
3. Sørg for, at alle komponenter er programmeret kor-
rekt (se håndbog).
4. Tilslut jumper B1 til b/c (højre).
5. Brug transponderen med adgangsret til aktiverings-
slaven kort to gange (0,5 s til 2 s) inden for aktive-
ringsslavens rækkevidde (ved ekstern antenne:
1 cm til 3 cm).
Antennens rækkevidde reduceres ved hjælp af alu-
miniumtyllen i VdS-konform drift.
Aktiveringsslave styrer aktiveringsmaster.
9
Aktiveringsslave modtager
9
deaktiveringskvittering og bipper i 2,5 s.
6. Brug transponderen med adgangsret til aktiverings-
slaven igen kort to gange (0,5 s til 2 s) inden for ak-
tiveringsslavens rækkevidde (ved ekstern antenne:
1 cm til 3 cm).
7. Aktiveringsslave styrer aktiveringsmaster.
8. Aktiveringsmaster modtager ingen deaktive-
ringskvittering mere og bipper to gange (kort-lang).
9. Tilslut jumper B1 til a/b (venstre).
10. Tilslut koblingskontakten og Pin 29 til tyverialarm-
systemet (se
[ 86]
).
}
11. Udfør aktiveringstesten igen. Kvitteringen af aktive-
ringen kommer fra tyverialarmsystemet, men ud-
sendes af aktiveringsslaven.
12. Gentag testen nogle gange.
13. Udfør så installationen som beskrevet (se
af aktiveringsslave [
tilslutninger [
Block lock Activation slave
Aktiveringsslavens tilslutninger
85] og Aktiveringsslavens
}
86] ).
}
Montage
DK
