Elektrischer Anschluss
5.2 Sensor anschließen

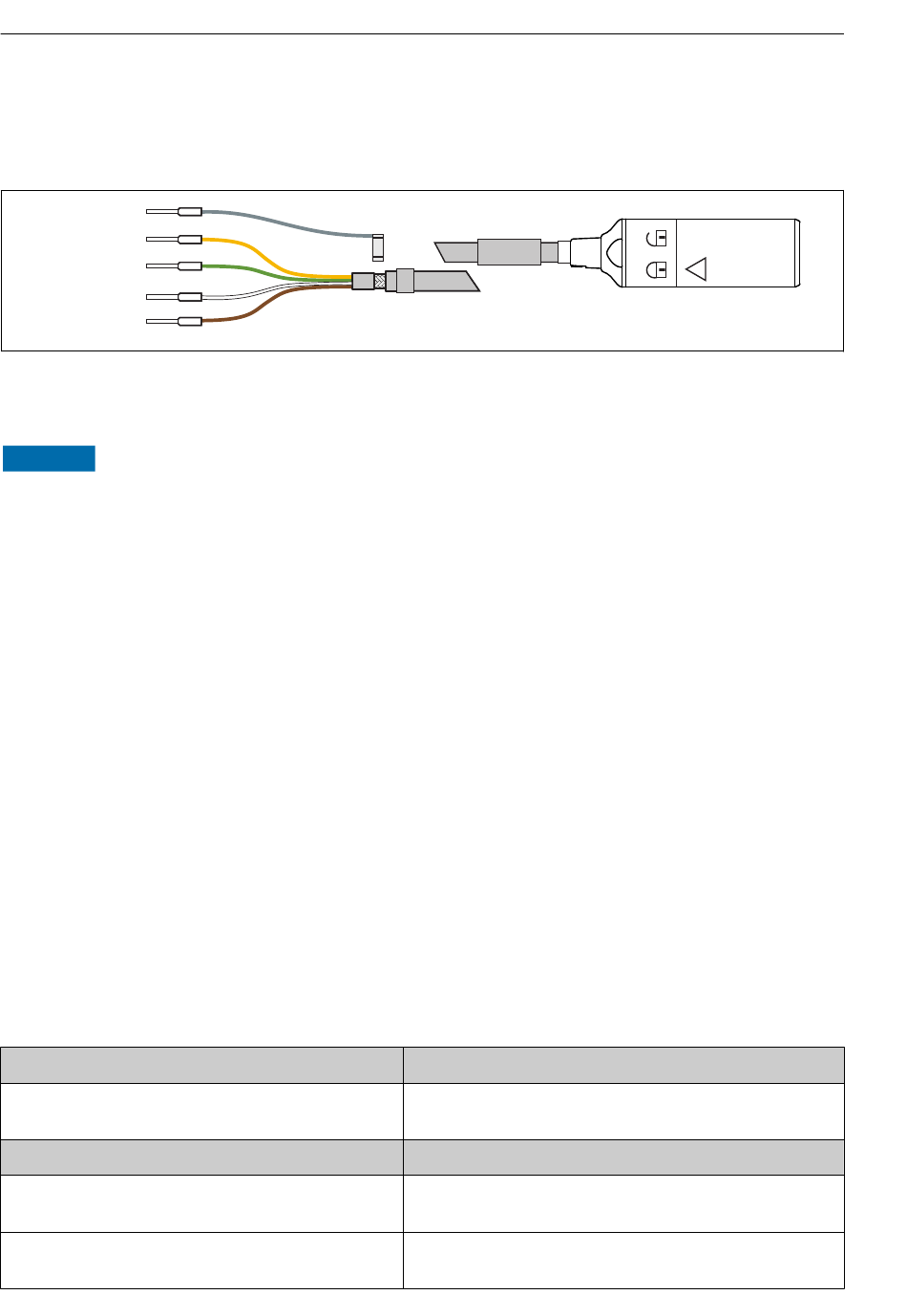

Der Anschluss des Sensors an den Messumformer erfolgt über das Memosens-Datenkabel
CYK10.
GY GND
YE Com B
GN Com A
–
WH
+
BN
 10 Memosens-Datenkabel CYK10
HINWEIS
Mechanische Verdrehsicherung bei CLS15D und CLS21D
Zu hoher Kraftaufwand auf den Memosens-Kopf kann zum Abscheren der Kontaktierung und
somit zur Zerstörung des Sensors führen!
‣
Beim Verbinden des Sensors mit der Kupplung des Kabels ist kein großer Kraftaufwand
nötig. Nur sanft vorgehen!
‣
Wenn sich die Memosens-Kupplung offenbar nicht schließen lässt: Kupplung auf Verunrei-
nigungen oder mechanische Beschädigungen kontrollieren und prüfen, dass Sie in die rich-
tige Richtung drehen. Auf das Schloss-Symbol an der Kupplung achten!
‣
Gegebenenfalls ein anderes Memosens-Kabel verwenden.
5.3

Schutzart sicherstellen

Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und
elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße
Anwendung erforderlich sind.
‣
Auf Sorgfalt bei den ausgeführten Arbeiten achten.
Andernfalls können, z. B. infolge weggelassener Abdeckungen oder loser oder nicht ausrei-
chend befestigter Kabel(enden), einzelne für dieses Produkt zugesagte Schutzarten (Dichtig-
keit (IP), elektrische Sicherheit, EMV-Störfestigkeit) nicht mehr garantiert werden.
5.4

Anschlusskontrolle

Gerätezustand und -spezifikationen
Sind Sensor, Armatur oder Kabel äußerlich unbeschä-
digt?
Elektrischer Anschluss
Sind montierte Kabel zugentlastet und nicht verdrillt?
Sind Kabeladern lang genug abisoliert und sitzen diese
richtig in der Anschlussklemme?
20
E / Y N G
Aktion
‣
Sichtkontrolle durchführen.
Aktion
‣
Sichtkontrolle durchführen.
‣
Kabel entdrillen.
‣
Sichtkontrolle durchführen.
‣
Sitz prüfen durch leichtes Ziehen.
Condumax CLS15D/16D/21D
A0024019
