Prosonic Flow DMU 93
Funktionsgruppe IMP. / FREQ. AUSGANG

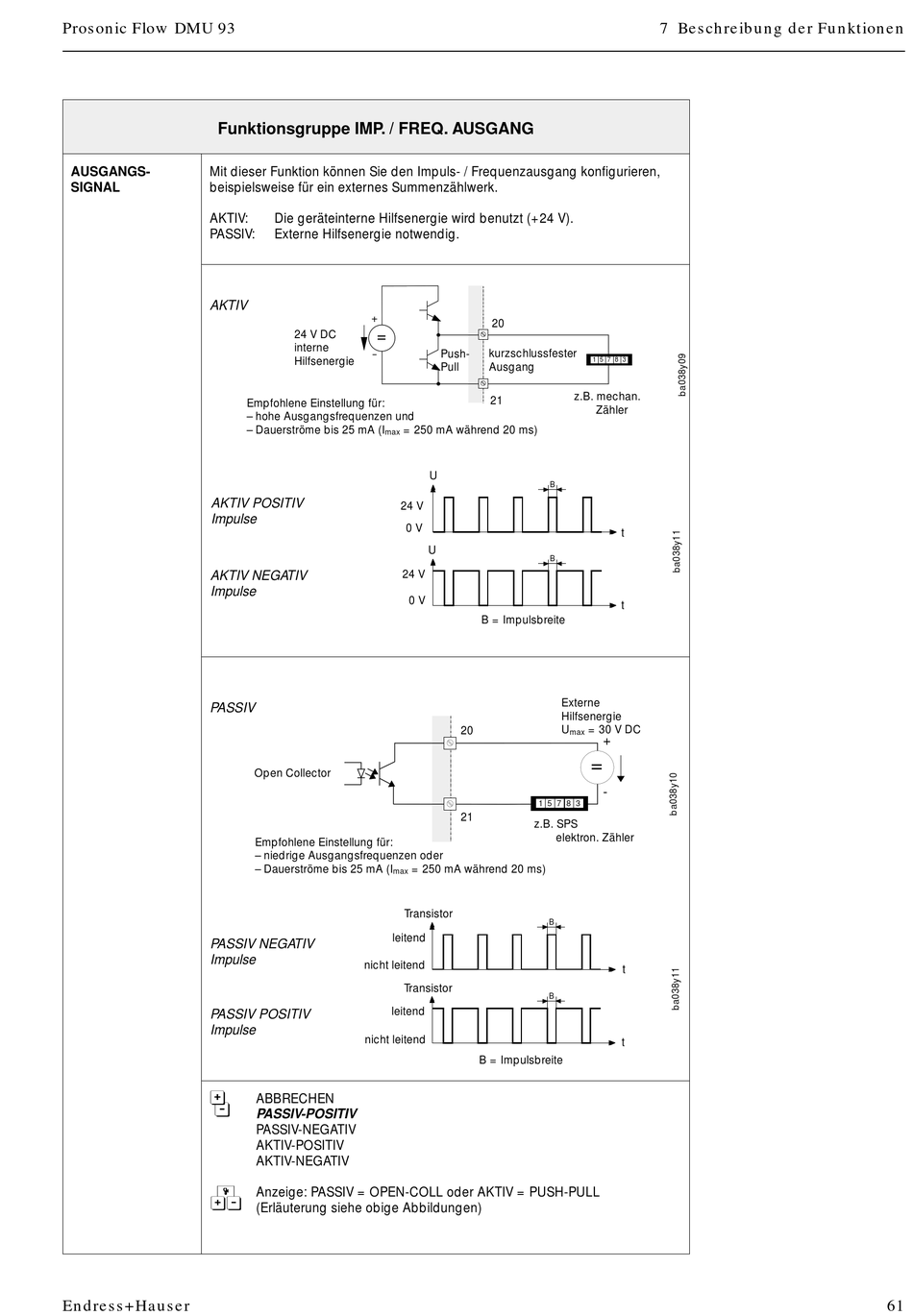

AUSGANGS- Mit dieser Funktion können Sie den Impuls- / Frequenzausgang konfigurieren,
SIGNAL beispielsweise für ein externes Summenzählwerk.
AKTIV:
PASSIV:
AKTIV
AKTIV POSITIV
Impulse
AKTIV NEGATIV
Impulse
PASSIV
PASSIV NEGATIV
Impulse
PASSIV POSITIV
Impulse
6
7
Endress+Hauser
Die geräteinterne Hilfsenergie wird benutzt (+24 V).
Externe Hilfsenergie notwendig.
+
24 V DC =
interne
-
Hilfsenergie
Empfohlene Einstellung für:
– hohe Ausgangsfrequenzen und
– Dauerströme bis 25 mA (I = 250 mA während 20 ms)
max
24 V
0 V
24 V
0 V
Open Collector
Empfohlene Einstellung für:
– niedrige Ausgangsfrequenzen oder
– Dauerströme bis 25 mA (I = 250 mA während 20 ms)
max
Transistor
leitend
nicht leitend
Transistor
leitend
nicht leitend
ABBRECHEN
PASSIV-POSITIV
PASSIV-NEGATIV
AKTIV-POSITIV
AKTIV-NEGATIV
Anzeige: PASSIV = OPEN-COLL oder AKTIV = PUSH-PULL
(Erläuterung siehe obige Abbildungen)
20
Push- kurzschlussfester
1 5
Pull Ausgang
z.B. mechan.
21
Zähler
U
B
U
B
B = Impulsbreite
Externe
Hilfsenergie
U = 30 V DC
20
max
=
1 5 7 8 3
21
z.B. SPS
elektron. Zähler
B
B
B = Impulsbreite
