7 Beschreibung der Funktionen
Hinweis!
Hinweis!
Hinweis!
Hinweis!
70

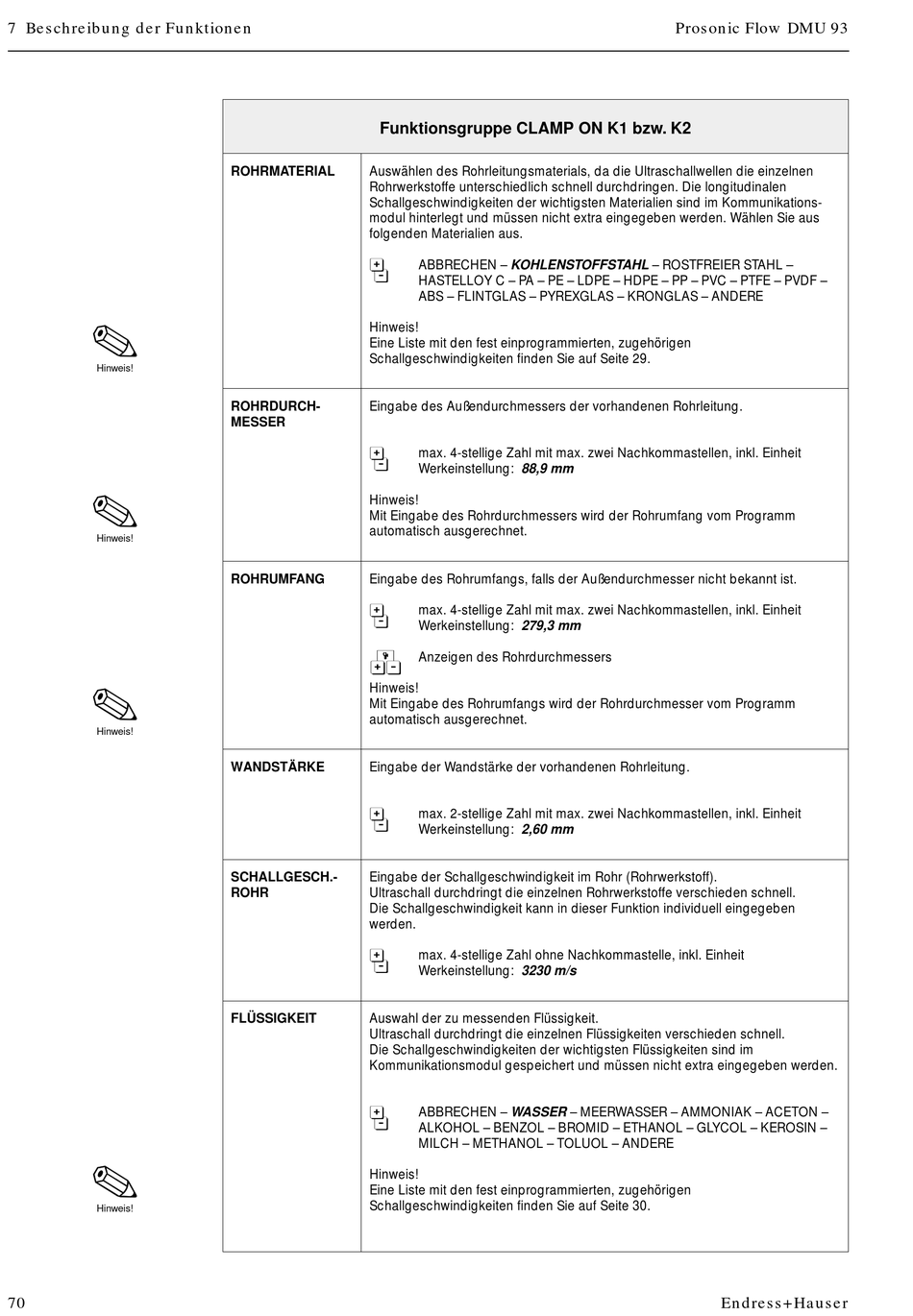

Funktionsgruppe CLAMP ON K1 bzw. K2
ROHRMATERIAL Auswählen des Rohrleitungsmaterials, da die Ultraschallwellen die einzelnen
Rohrwerkstoffe unterschiedlich schnell durchdringen. Die longitudinalen
Schallgeschwindigkeiten der wichtigsten Materialien sind im Kommunikations-
modul hinterlegt und müssen nicht extra eingegeben werden. Wählen Sie aus
folgenden Materialien aus.
6
Hinweis!
Eine Liste mit den fest einprogrammierten, zugehörigen
Schallgeschwindigkeiten finden Sie auf Seite 29.
ROHRDURCH- Eingabe des Außendurchmessers der vorhandenen Rohrleitung.
MESSER
6
Hinweis!
Mit Eingabe des Rohrdurchmessers wird der Rohrumfang vom Programm
automatisch ausgerechnet.
ROHRUMFANG Eingabe des Rohrumfangs, falls der Außendurchmesser nicht bekannt ist.
6
7
Hinweis!
Mit Eingabe des Rohrumfangs wird der Rohrdurchmesser vom Programm
automatisch ausgerechnet.
WANDSTÄRKE Eingabe der Wandstärke der vorhandenen Rohrleitung.
6
SCHALLGESCH.- Eingabe der Schallgeschwindigkeit im Rohr (Rohrwerkstoff).
ROHR Ultraschall durchdringt die einzelnen Rohrwerkstoffe verschieden schnell.
Die Schallgeschwindigkeit kann in dieser Funktion individuell eingegeben
werden.
6
FLÜSSIGKEIT Auswahl der zu messenden Flüssigkeit.
Ultraschall durchdringt die einzelnen Flüssigkeiten verschieden schnell.
Die Schallgeschwindigkeiten der wichtigsten Flüssigkeiten sind im
Kommunikationsmodul gespeichert und müssen nicht extra eingegeben werden.
6
Hinweis!
Eine Liste mit den fest einprogrammierten, zugehörigen
Schallgeschwindigkeiten finden Sie auf Seite 30.
ABBRECHEN – KOHLENSTOFFSTAHL – ROSTFREIER STAHL –
HASTELLOY C – PA – PE – LDPE – HDPE – PP – PVC – PTFE – PVDF –
ABS – FLINTGLAS – PYREXGLAS – KRONGLAS – ANDERE
max. 4-stellige Zahl mit max. zwei Nachkommastellen, inkl. Einheit
Werkeinstellung: 88,9 mm
max. 4-stellige Zahl mit max. zwei Nachkommastellen, inkl. Einheit
Werkeinstellung: 279,3 mm
Anzeigen des Rohrdurchmessers
max. 2-stellige Zahl mit max. zwei Nachkommastellen, inkl. Einheit
Werkeinstellung: 2,60 mm
max. 4-stellige Zahl ohne Nachkommastelle, inkl. Einheit
Werkeinstellung: 3230 m/s
ABBRECHEN – WASSER – MEERWASSER – AMMONIAK – ACETON –
ALKOHOL – BENZOL – BROMID – ETHANOL – GLYCOL – KEROSIN –
MILCH – METHANOL – TOLUOL – ANDERE
