7 Beschreibung der Funktionen
Hinweis!
Hinweis!
52

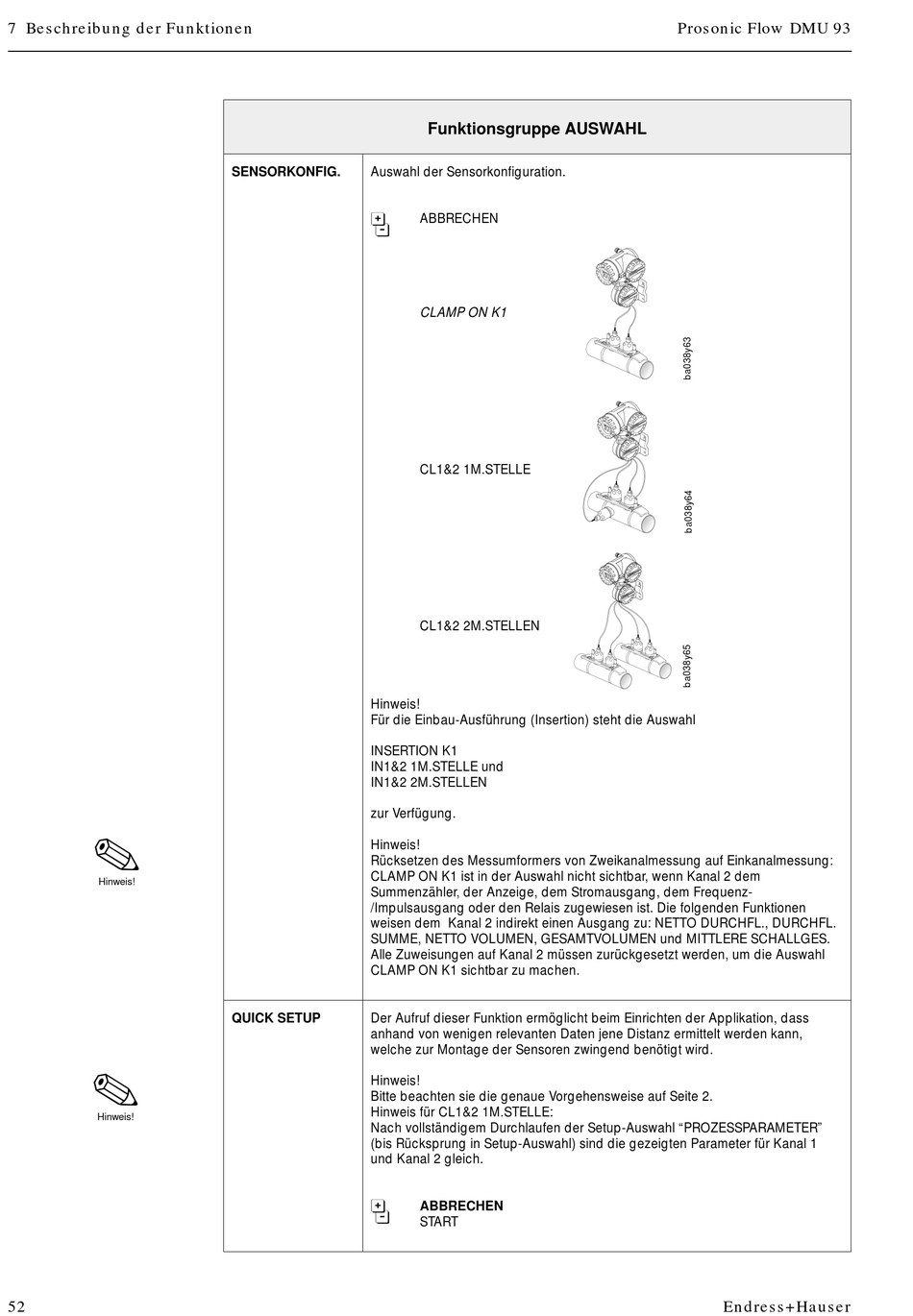

SENSORKONFIG. Auswahl der Sensorkonfiguration.
6
Hinweis!
Für die Einbau-Ausführung (Insertion) steht die Auswahl
INSERTION K1
IN1&2 1M.STELLE und
IN1&2 2M.STELLEN
zur Verfügung.
Hinweis!
Rücksetzen des Messumformers von Zweikanalmessung auf Einkanalmessung:
CLAMP ON K1 ist in der Auswahl nicht sichtbar, wenn Kanal 2 dem
Summenzähler, der Anzeige, dem Stromausgang, dem Frequenz-
/Impulsausgang oder den Relais zugewiesen ist. Die folgenden Funktionen
weisen dem Kanal 2 indirekt einen Ausgang zu: NETTO DURCHFL., DURCHFL.
SUMME, NETTO VOLUMEN, GESAMTVOLUMEN und MITTLERE SCHALLGES.
Alle Zuweisungen auf Kanal 2 müssen zurückgesetzt werden, um die Auswahl
CLAMP ON K1 sichtbar zu machen.

QUICK SETUP

Der Aufruf dieser Funktion ermöglicht beim Einrichten der Applikation, dass
anhand von wenigen relevanten Daten jene Distanz ermittelt werden kann,
welche zur Montage der Sensoren zwingend benötigt wird.
Hinweis!
Bitte beachten sie die genaue Vorgehensweise auf Seite 2.
Hinweis für CL1&2 1M.STELLE:
Nach vollständigem Durchlaufen der Setup-Auswahl "PROZESSPARAMETER"
(bis Rücksprung in Setup-Auswahl) sind die gezeigten Parameter für Kanal 1
und Kanal 2 gleich.
6
Funktionsgruppe AUSWAHL
ABBRECHEN
CLAMP ON K1
CL1&2 1M.STELLE
CL1&2 2M.STELLEN
ABBRECHEN
START
