3 Montage und Installation

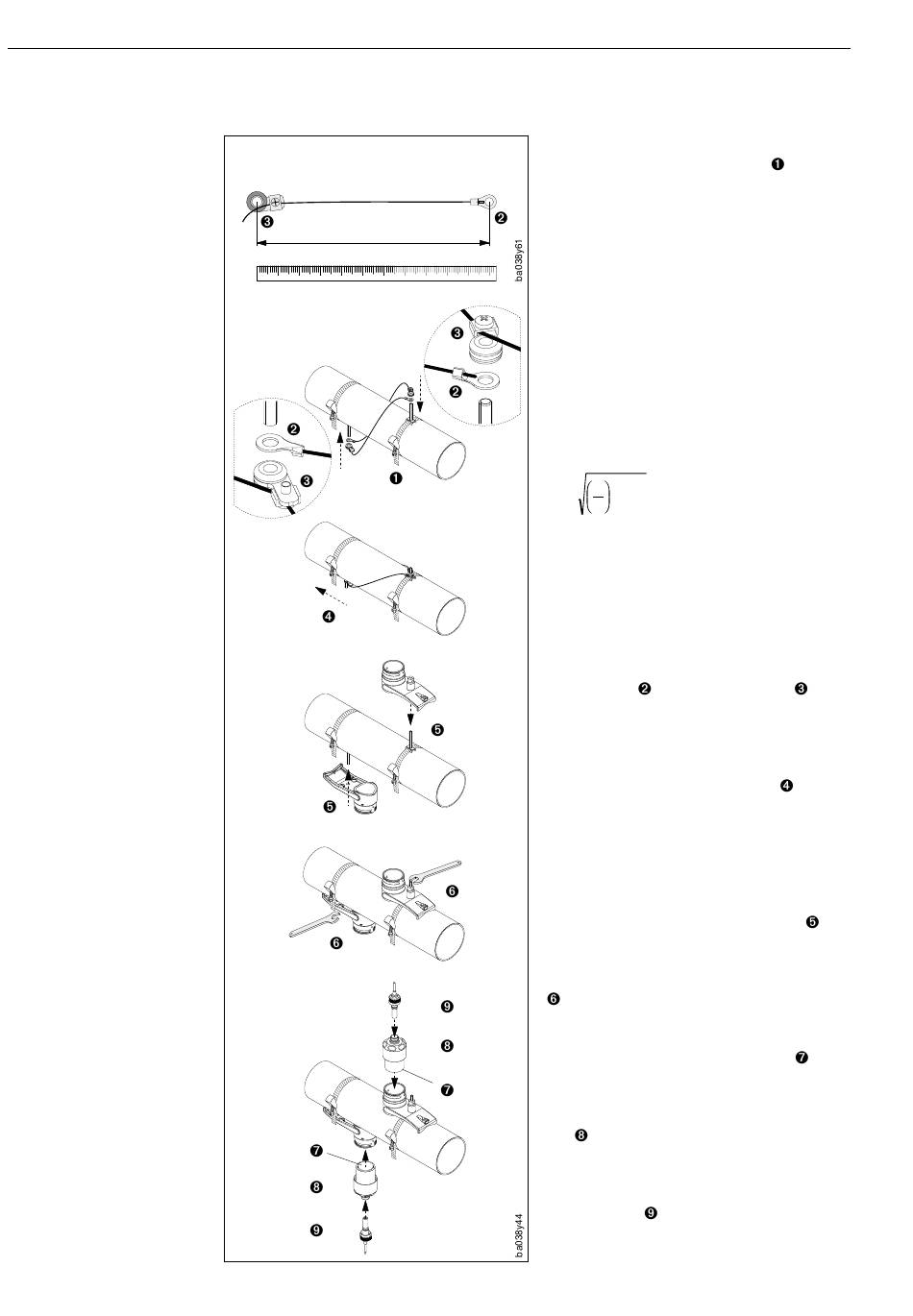

Abb. 12
Montageablauf der Sensoren
für die Ausführung 1 oder 3
Traversen
16
3.10 Montage der Sensoren (Ausführung 1 oder 3 Traversen)
Abtragen der Schnurlänge auf beiden
Schnurmessvorrichtungen
SL = Schnurlänge
Prosonic Flow DMU 93
Schritt 1
Befestigen Sie ein Spannband
Seite 14 beschrieben.
Zweites Spannband (Gewindebolzen ge-
genüberliegende Seite) montieren. Das
Spannband muss noch verschiebbar
sein.
Zwischenschritt
Mit Hilfe des Quick Setup-Menus (s. Sei-
te 2) erhalten Sie den Sensorabstand.
Schritt 2
Für das Umrechnen des exakten Sensor-
abstandes auf die erforderliche Schnur-
länge, verwenden Sie die folgende
Formel:
2
U
= + 2
s. Seite 72
SL X
2
SL = Schnurlänge
U = Effektiver Rohrumfang
X = Sensorabstand (Maßzahl, erhalten
durch Quick Setup, s. Seite 3)
Tragen Sie die erhaltene Schnurlänge
auf beiden Schnurhälften ein.
Schritt 3
Kabelschuh und dann Fixierteil
über den 1. Gewindebolzen stülpen. Je
eine Schnur auf einer Seite des Rohres
herumführen. Kabelschuh und Fixierteil
über den 2. Gewindebolzen stülpen.
Gewindebolzen mit Spannband
rückziehen bis beide Schnüre gleich-
mäßig gespannt sind. Spannband fest
montieren. Kreuzschlitzschrauben der
Fixierteile lösen. Schnüre demontieren.
Schritt 4
Führen Sie die beiden Sensorhalter
über die Gewindebolzen auf das Rohr
und ziehen Sie mit Hilfe eines Schrauben-
schlüssels (SW 13) die Festhaltemuttern
fest.
Schritt 5
Bestreichen Sie die Kontaktfläche
Sensoren gleichmäßig, mit einer ca.
1 mm dicken Schicht des Koppelmedi-
ums. Anschließend führen Sie die Senso-
ren sorgfältig in die Sensorhalterung
ein. Drücken Sie den Sensordeckel auf
die Sensorhalterung, bis er hörbar
einrastet. Danach führen Sie die Sensor-
kabelstecker in die dafür vorgesehe-
nen Öffnungen und schrauben Sie von
Hand bis zum Anschlag fest.
wie auf
zu-
der
