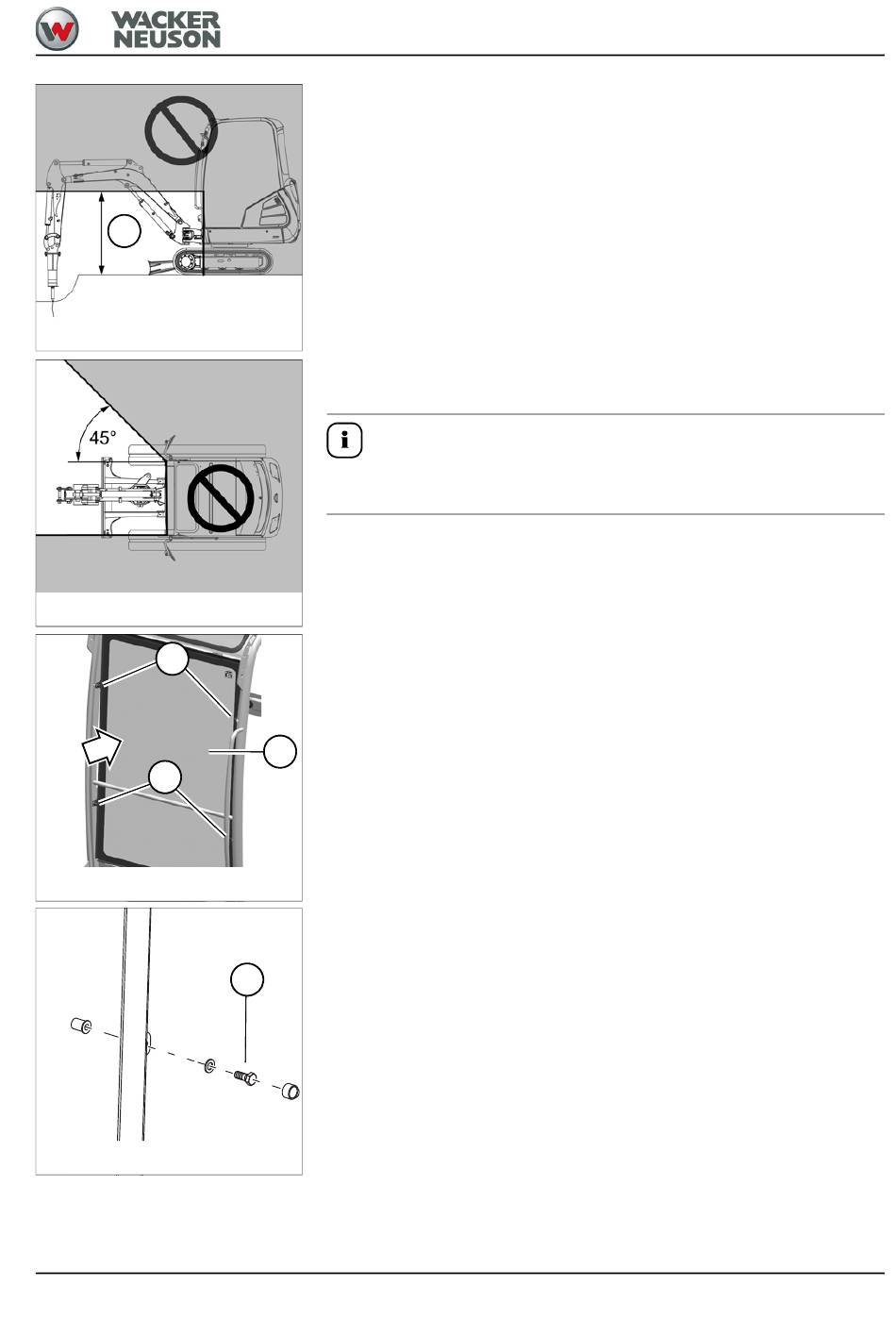

Abb. 96
Abb. 97
B
B
Abb. 98
Abb. 99
BA EZ38 de* 1.2 * ez38_12_400.fm
Arbeitsbereich
Höhe Arbeitsbereich A: 120 cm (47 in).
Die Abbildungen 96 und 97 beziehen sich auf Arbeiten mit einem Wacker
Neuson-Hydraulikhammer.
Information
Aus der Verwendung eines anderen Arbeitsgerätes kann sich eine
geänderte Höhe des Arbeitsbereichs ergeben.
Montage
1. Zur Montage/Demontage sind mindestens 2 Personen erforderlich.
2. Fahrzeug abstellen. Motor abstellen. Siehe Vorbereitung zum
Abschmieren.
3. Splitterschutz A von vorne montieren/demontieren und unter
A
Verwendung des beiliegenden Befestigungsmaterials an den
Befestigungspunkten B befestigen/lösen.
4. Schrauben C mit einem Drehmoment von 25 Nm (18 ft.lbs) an den
Befestigungspunkten B festziehen.
C
