Wacker Neuson EZ38 Betriebsanleitung Seite 150

5 Bedienung

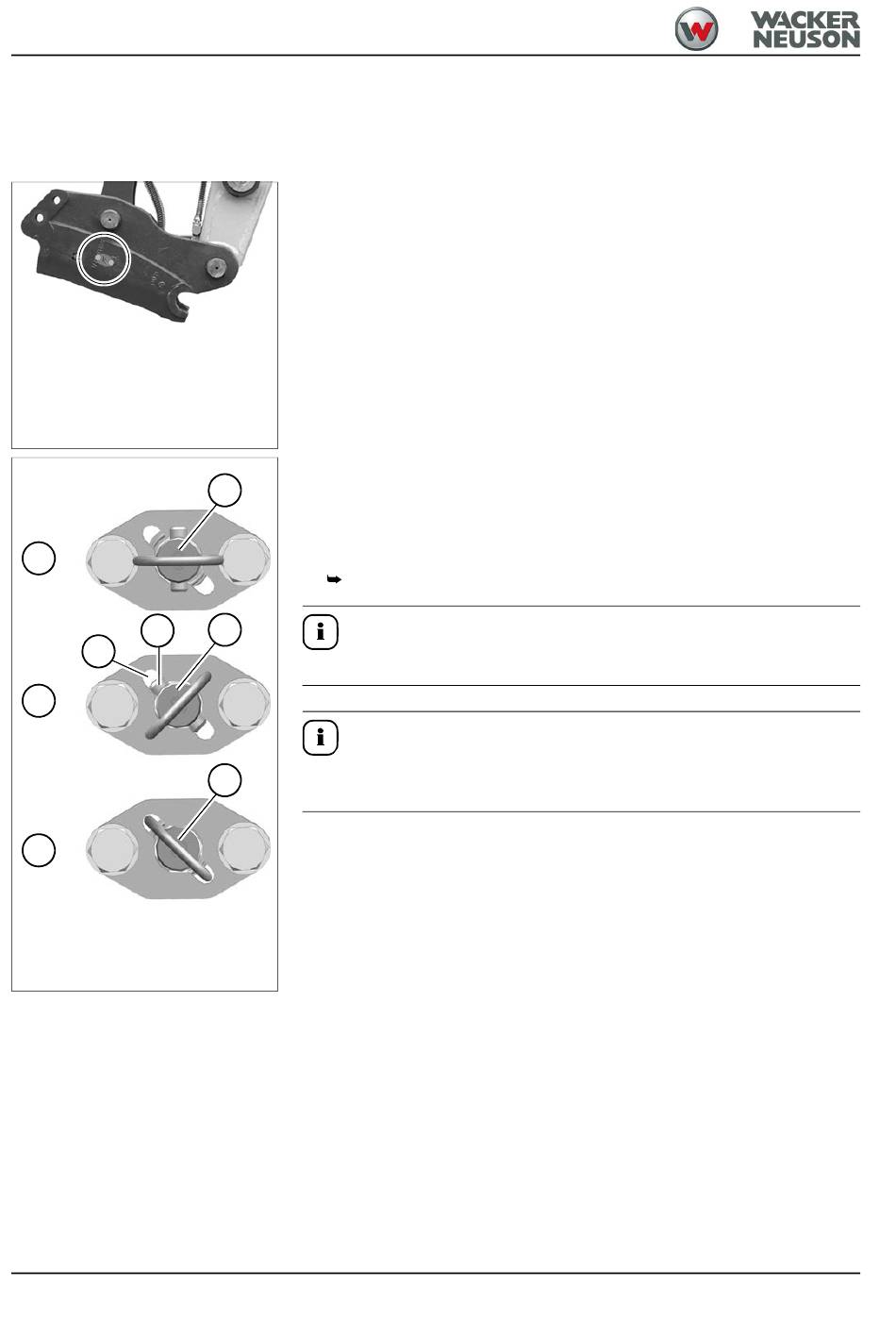

Abb. 186
1
B
C
2
3
Abb. 187 (Symboldarstellung)
5-42
Manuelle HSWS-Bolzenverriegelung
Je nach nationalen Bestimmungen muss das HSWS nach dem
hydraulischen Verriegelungsvorgang zusätzlich manuell verriegelt
werden.
Die Ver- bzw. Entriegelung befindet sich links am Schnellwechsler.
• Motor abstellen und Zündschlüssel abziehen.
• Steuerhebelträger hochklappen.
A
• Bolzen A so drehen, dass der Stift B in die Ausnehmung C passt (2).
• Bolzen A hineindrücken, und drehen, bis er durch die Feder in seiner
Position gehalten wird (3).
Das HSWS ist zusätzlich manuell verriegelt.
A
Information
Nationale Bestimmungen einhalten.
Information
Die Bolzenpositionen in Endlage können von den Abbildungen
A
abweichen.
BA EZ38 de* 1.2 * ez38_12_510.fm
