Bildsensoren iVu Plus TG und Color Gen2
Anmerkung: Filterkappe (E) und Filter (F) sind optional. Filterkits sind separat erhältlich.
Fokus bei Ausführungen mit C-Mount-Objektiven einstellen
1. Entfernen Sie das Linsengehäuse.
2. Stellen Sie den Fokus ein und überwachen Sie dabei den Fokuswert. Verstellen Sie den Fokus für ein optimales Bild so lange, bis der
höchste Fokuswert erreicht ist.
3. Setzen Sie das Linsengehäuse wieder auf die Kamera auf.
Anmerkung: Haltering (C) und Filter (D) sind optional. Filterkits sind separat erhältlich.
Neue Inspektion hinzufügen
Anmerkung: Der iVu unterstützt Mehrfachinspektionen für eine vereinfachte Speicherung und Steuerung von bis zu 30 In-
spektionen von verschiedenen Sensortypen.
So fügen Sie eine neue gespeicherte Inspektion hinzu:
1. Klicken Sie auf Hauptmenü > Inspektion > Gespeicherte Inspektionen und dann auch Neu.
2. Wählen Sie den Sensortyp für die neue Inspektion aus und klicken Sie auf Weiter.
Sensor-Typ
Fleckensensor
Fehlstellensensor
Mustererkennungs-
sensor
Sortiersensor
Farbmittelwert (nur
iVu Color-Modelle)
P/N 178442_DE Rev. F

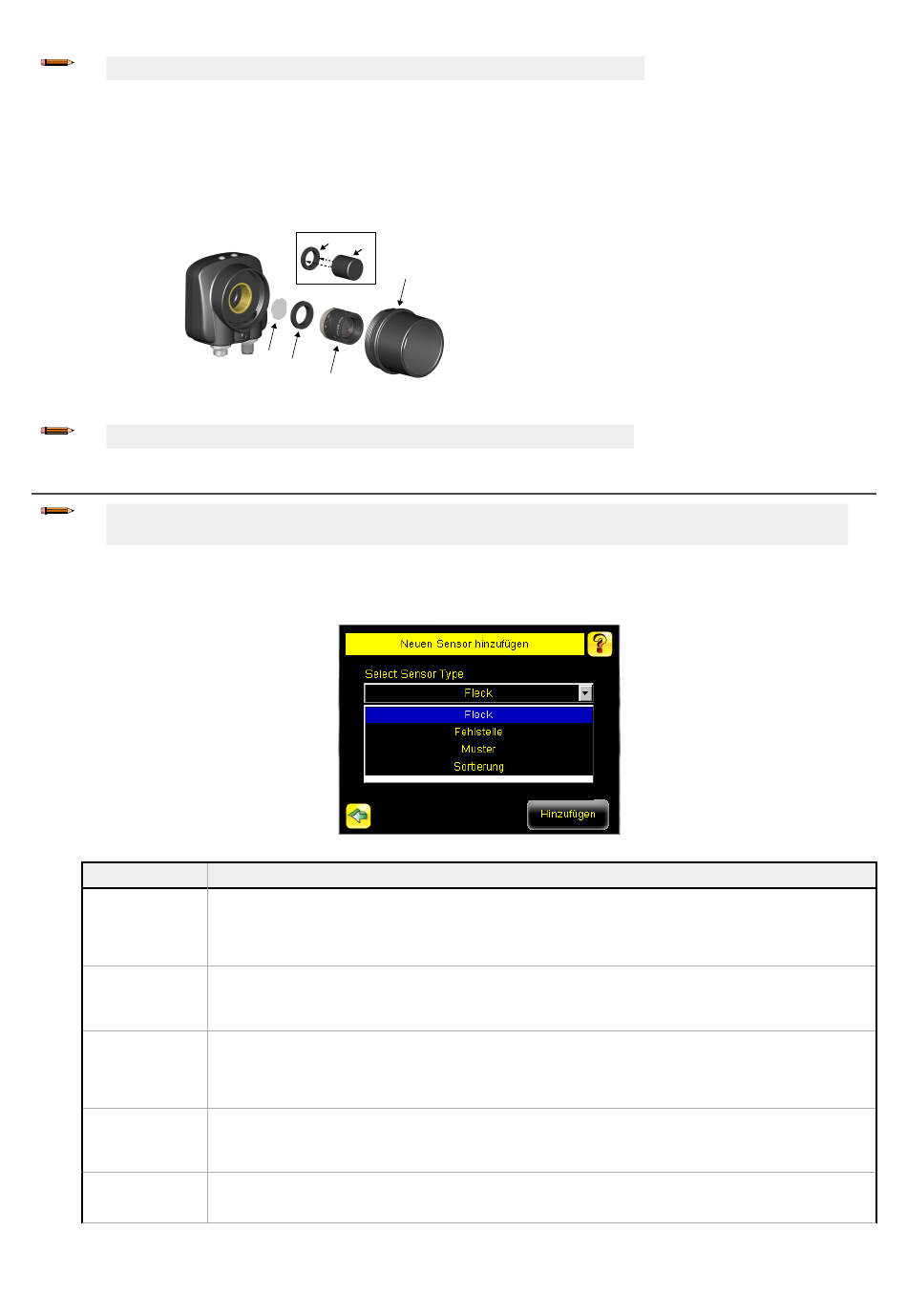

Abbildung 15. Modell mit C-Mount-Linse – Komponenten
C
E
D
C
A
Abbildung 16. Der Bildschirm Neu (TG-Modelle abgebildet)
Beschreibung
Mit einem Fleckensensor lässt sich sicherstellen, dass ein oder mehrere Merkmale bei einem Teil vorhanden sind. Bei der
Einrichtung des iVu für eine Fleckerkennungsinspektion wird eine Eigenschaft, z. B. ein Bohrloch, sowie deren erwartete
Größe (Fläche) erkannt. Wenn mehrere Eigenschaften auf einem Teil vorhanden sind, kann die erwartete Anzahl ebenfalls
festgelegt werden. Bei der Inspektion überprüft der Sensor jedes Teil bzw. jede Verpackung darauf, ob diese die angege-
bene Anzahl der Eigenschaften aufweisen.
Mit dem Fehlstellenerkennungswerkzeug können Sie feststellen, ob ein Teil äußerliche Mängel aufweist (z. B. Kratzer auf
einer Scheibe), oder bestätigen, dass ein bestimmtes Merkmal bei einem Teil vorhanden ist. Ob eine Eigenschaft bei einem
Teil vorhanden ist, wird zwar häufiger mit einem Sensor zur Fleckerkennung überprüft, aber ein Fehlstellensensor kann bess-
er geeignet sein, wenn die Materialien variieren oder eine unregelmäßige Beleuchtung gegeben ist.
Mit einem Mustererkennungssensor lässt sich überprüfen, ob ein Muster, eine Form oder ein Teil in beliebiger Ausrichtung
mit einem Referenzmuster übereinstimmt. Lernen Sie während der Einrichtung das Referenzmuster ein. Ein Referenzmuster
kann alphanumerische Zeichen, Logos oder sonstige Formen umfassen. Bei einer Inspektion überprüft der Sensor, ob jedes
überprüfte Teil bzw. jede überprüfte Verpackung mit dem Referenzmuster übereinstimmt. Wenn das erkannte Muster mehr
als einmal vorhanden ist, legen Sie die Anzahl erwarteter Übereinstimmungen fest.
Mit einem Sortiersensor können bis zu zehn verschiedene Muster innerhalb derselben Inspektion erkannt und sortiert wer-
den. Lernen Sie während der Einrichtung die einzelnen Referenzmuster ein. Speichern Sie Referenzmuster in einem von
zehn Muster-Speicherplätzen. Ein Referenzmuster kann alphanumerische Zeichen, Logos oder sonstige Formen umfassen.
Die Passierkriterien können für beliebige oder alle Muster festgelegt werden.
Mit einem Farbmittelwertsensor können Sie ein Teil visuell prüfen, indem Sie alle Farben im Messbereich (ROI) analysieren
und sie auf eine einzige Farbwertmenge reduzieren, den Mittelwert der kombinierten Farben im Messbereich. Ein Farbmittel-
wertsensor kann melden, welche Farbe durchschnittlich vom Sensor erfasst wird.
www.bannerengineering.com - Tel: +1-763-544-3164
A
Linse mit C-Mount
B
Linsengehäuse
B
C
Haltering
D
Filter
E
Filter-Halteringwerkzeug
