Überblick über die Ethernet- und serielle Kommunikation beim iVu Plus
Der iVu kommuniziert mit anderen Geräten über Ethernet oder einen seriellen UART-Kommunikationsanschluss (RS-232). Um eine Ethernet-
Verbindung zum iVu herzustellen, konfigurieren Sie das externe Gerät mit der richtigen IP-Adresse und dem richtigen TCP-Port. Konfigurieren
Sie für die Verwendung eines seriellen Kommunikationsanschlusses die Porteinstellungen für die Baud-Rate, Datenbits, Parität und Stoppbits
auf dem iVu so, dass sie mit den Einstellungen des externen Geräts übereinstimmen.
Kommunikationskanäle
Der iVu unterstützt bis zu vier Kommunikationskanäle. Die Kanäle können Sie über den folgenden Menüpfad aufrufen: Hauptmenü > System >
Verbindungen.
•
Kommando-Kanal: Ein bidirektionales Verbindungsprotokoll, das derzeit ASCII unterstützt und andere Geräte für die Fernsteuerung
des iVu und für den Zugriff auf Geräteinformationen und Inspektionsergebnisse ermöglicht.
•
Industrie-Ethernet: Ein bidirektionaler Kommunikationskanal, der dem Anwender die Steuerung des Geräts und den Zugriff auf die Ger-
äteergebnisse über Ethernet/IP
•
Datenexport: Dient zum Exportieren ausgewählter Inspektionsdaten an ein externes Gerät.
•
Bildexport: Dient zum Exportieren von Inspektionsbildern an ein externes Gerät.
Der Datenexportkanal und der Kommando-Kanal können für Ethernet- oder für serielle E/A konfiguriert werden, aber nicht für beides. Der Bil-
dexport ist nur über Ethernet möglich. Die nachstehende Tabelle enthält eine Übersicht über die gültigen Konfigurationsoptionen für Kommuni-
kationskanäle.
Befehlskanäle
Befehlskanal
Industrie-Ethernet
Datenexport
Bildexport
3
™
EtherNet/IP
ist eine Marke von ODVA, Inc.
4
®
PROFINET
ist eine eingetragene Marke der PROFIBUS Nutzerorganisation e.V.
P/N 178442_DE Rev. F

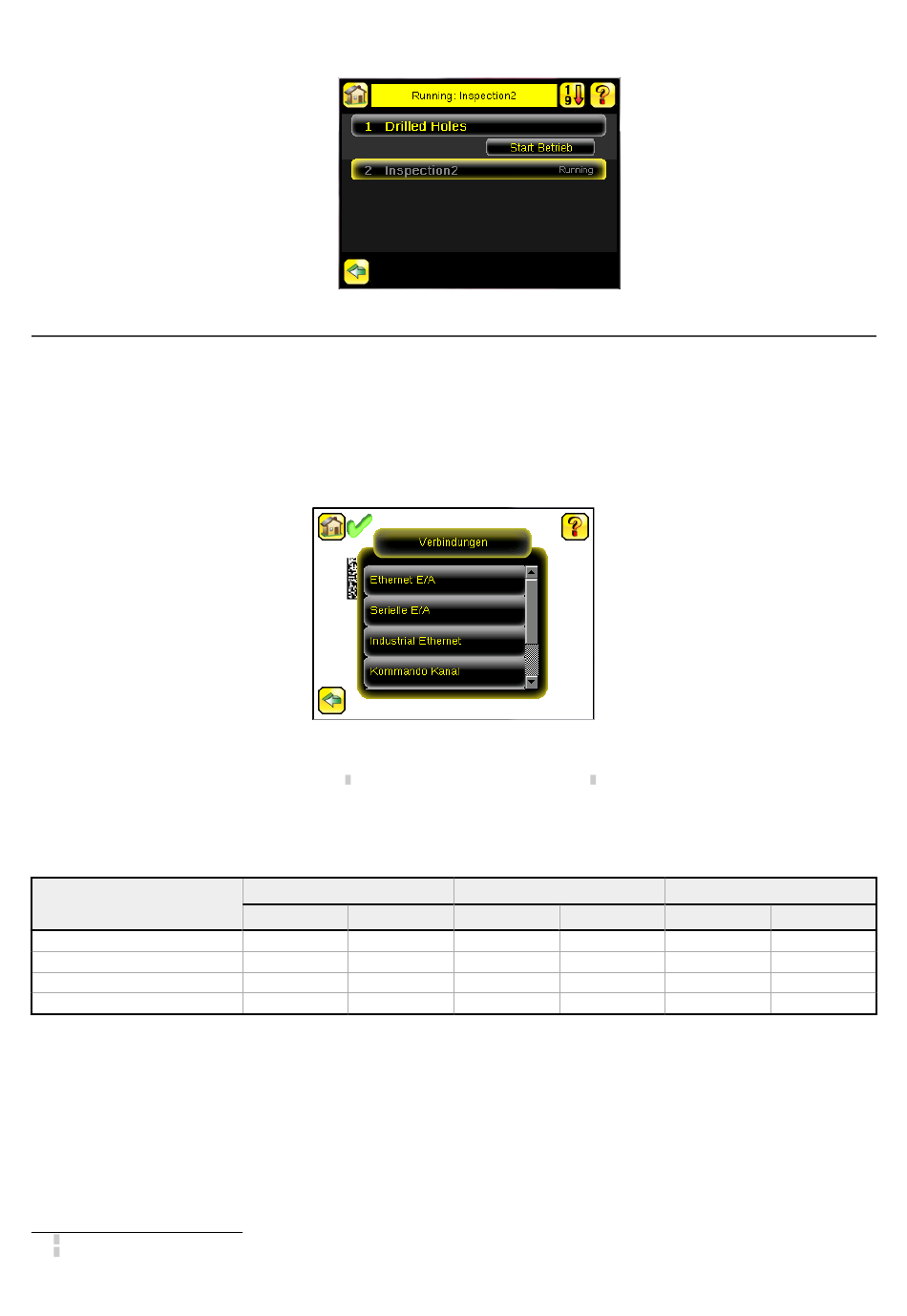

Abbildung 19. Bildschirm Running [Name der Inspektion] (Laufende [Name der Inspektion])
Abbildung 20. Menü Verbindungen
™
3
ermöglicht.
, Modbus/TCP, PCCC oder PROFINET
Szenario Nr. 1
Ethernet
Serielle E/A
Ja
Nein
Ja
Nein
Ja
Nein
Ja
Nein
www.bannerengineering.com - Tel: +1-763-544-3164
®
4
Protokoll
Szenario Nr. 2
Ethernet
Serielle E/A
Nein
Ja
Ja
Nein
Ja
Nein
Ja
Nein
Szenario Nr. 3
Ethernet
Serielle E/A
Ja
Nein
Ja
Nein
Nein
Ja
Ja
Nein
