Bildsensoren iVu Plus TG und Color Gen2

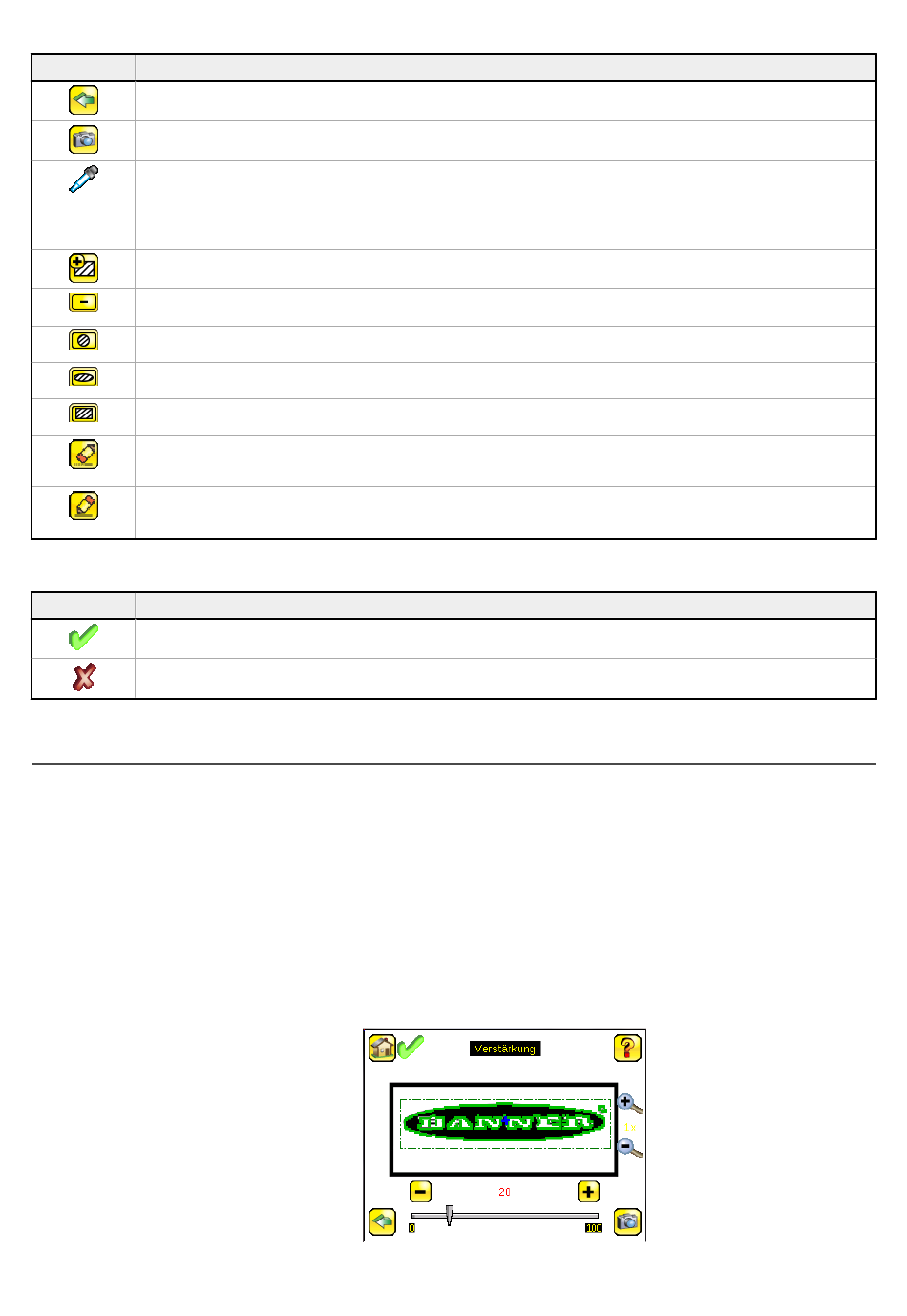

Symbol
Beschreibung
Das Symbol für Zurück befindet sich unten links in der Anzeige, während Sie im Hauptmenü arbeiten. Klicken Sie auf die-
ses Symbol, um zurück zum vorherigen Bildschirm bzw. Menü zu wechseln.
Das Symbol Manual Trigger (Manueller Auslöser) befindet sich unten rechts in der Anzeige auf dem Startbildschirm. Klick-
en Sie auf dieses Symbol, um ein neues Bild manuell aufzunehmen.
Die Funktion Intensity Selector (Intensitätsauswahl) befindet sich auf der linken Seite des Bildschirms Intensitätsbereich.
Klicken Sie auf dieses Symbol, um die Helligkeitsabstufung eines der Inspektionsobjekte auszuwählen.
Die Funktion Color Selector (Farbauswahl) befindet sich auf der linken Seite des Bildschirms Color (Farbe) für den Farbflä-
chensensor. Klicken Sie auf dieses Symbol, um die Farbe eines der Inspektionsobjekte auszuwählen. (Gilt nur für Color-
Modelle.)
Das Symbol für Add Mask (Maske hinzufügen) wird links im Bildschirm angezeigt, wenn die Maskierung aktiviert ist. Klicken
Sie auf dieses Symbol, um zum aktuell ausgewählten Sensor eine Maske hinzuzufügen.
Das Symbol für Delete Mask (Maske löschen) wird links in der Anzeige angezeigt, wenn eine Maske ausgewählt ist. Klicken
Sie auf dieses Symbol, um eine Maske vom aktuell ausgewählten Sensor zu löschen.
Das Symbol für Circular Mask (Runde Maske) wird links in der Anzeige angezeigt, wenn eine Maske ausgewählt ist. Klicken
Sie auf das Symbol, um durch die verschiedenen Masken zu blättern: Rund, Elliptisch oder Rechteckig.
Das Symbol für Elliptical Mask (Elliptische Maske) wird links im Bildschirm angezeigt, wenn eine Maske ausgewählt ist.
Klicken Sie auf das Symbol, um durch die verschiedenen Masken zu blättern: Rund, Elliptisch oder Rechteckig.
Das Symbol für Rectangular Mask (Rechteckige Maske) wird links im Bildschirm angezeigt, wenn eine Maske ausgewählt
ist. Klicken Sie auf das Symbol, um durch die verschiedenen Masken zu blättern: Rund, Elliptisch oder Rechteckig.
Das Löschen-Symbol befindet sich auf der linken Seite des Bildschirms, wenn sich ein Mustererkennungswerkzeug im
Modus Edit Pattern (Muster bearbeiten) befindet. Klicken Sie auf dieses Symbol, um das Löschen von Pixeln aus einem
eingelernten Muster zu aktivieren.
Das Symbol für Zeichnen befindet sich auf der linken Seite des Bildschirms, wenn sich ein Mustererkennungswerkzeug im
Modus Edit Pattern (Muster bearbeiten) befindet. Klicken Sie auf dieses Symbol, um die Wiederherstellung entfernter Pixel
in einem eingelernten Muster zu aktivieren.
Ansichts-Symbole
Symbol
Beschreibung
Das Symbol für Gute Inspektion befindet sich oben links in der Anzeige. Dieses Symbol zeigt an, dass die letzte Inspektion
die Testbedingungen bestanden hat.
Eines der möglichen Symbole für eine fehlerhafte Inspektion. Es befindet sich oben links auf der Anzeige. Dieses Symbol
zeigt an, dass die letzte Inspektion fehlgeschlagen ist.
Aufnahme eines guten Bildes
Der iVu muss von jedem Teil ein gutes Bild erfassen, damit er garantiert bei guten Teilen „Gut" und bei schlechten Teilen „Fehler" signalisieren
kann.
1. Klicken Sie auf Hauptmenü > Bildsensor > Autom. Belichtung , um die Routine für die automatische Belichtung auszuführen.
2. Überprüfen Sie die Beleuchtung.
•
Achten Sie darauf, dass die Beleuchtung gleichmäßig und beständig ist (keine Helligkeitsschwankungen, Schatten oder helle
Stellen).
•
Umriss und Form des Messobjekts sollten durch eine Beleuchtung hervorgehoben werden, die den Kontrast des Objekts ver-
stärkt und es vom Hintergrund abhebt. Je nach Messobjekt kann dies bedeuten, dass die integrierte Ringleuchte nicht die
beste Wahl ist und dass andere Banner-Leuchten in Betracht gezogen werden sollten.
•
Passen Sie den Winkel bei der Montage so an, dass ein möglichst klares Bild von den Eigenschaften des überwachten Teils
gewonnen wird. Mit dem Montagewinkel können Sie den iVu mühelos positionieren und einstellen.
3. Gehen Sie nötigenfalls zu Hauptmenü > Bildsensor > Autom. Belichtung , um die Routine Automatische Belichtung ein zweites
Mal auszuführen, oder stellen Sie Verstärkung und Belichtung manuell ein:
•
Hauptmenü > Bildsensor > Verstärkung
P/N 178442_DE Rev. F
Abbildung 10. Bildschirm Verstärkung
