System
Modus
Konfiguration
Informationen
Gerät sperren
Kommunikation
Schalt E/A
Display-Einstellungen
Sensor-Neustart
Firmware-Aktualisierung
Sprache

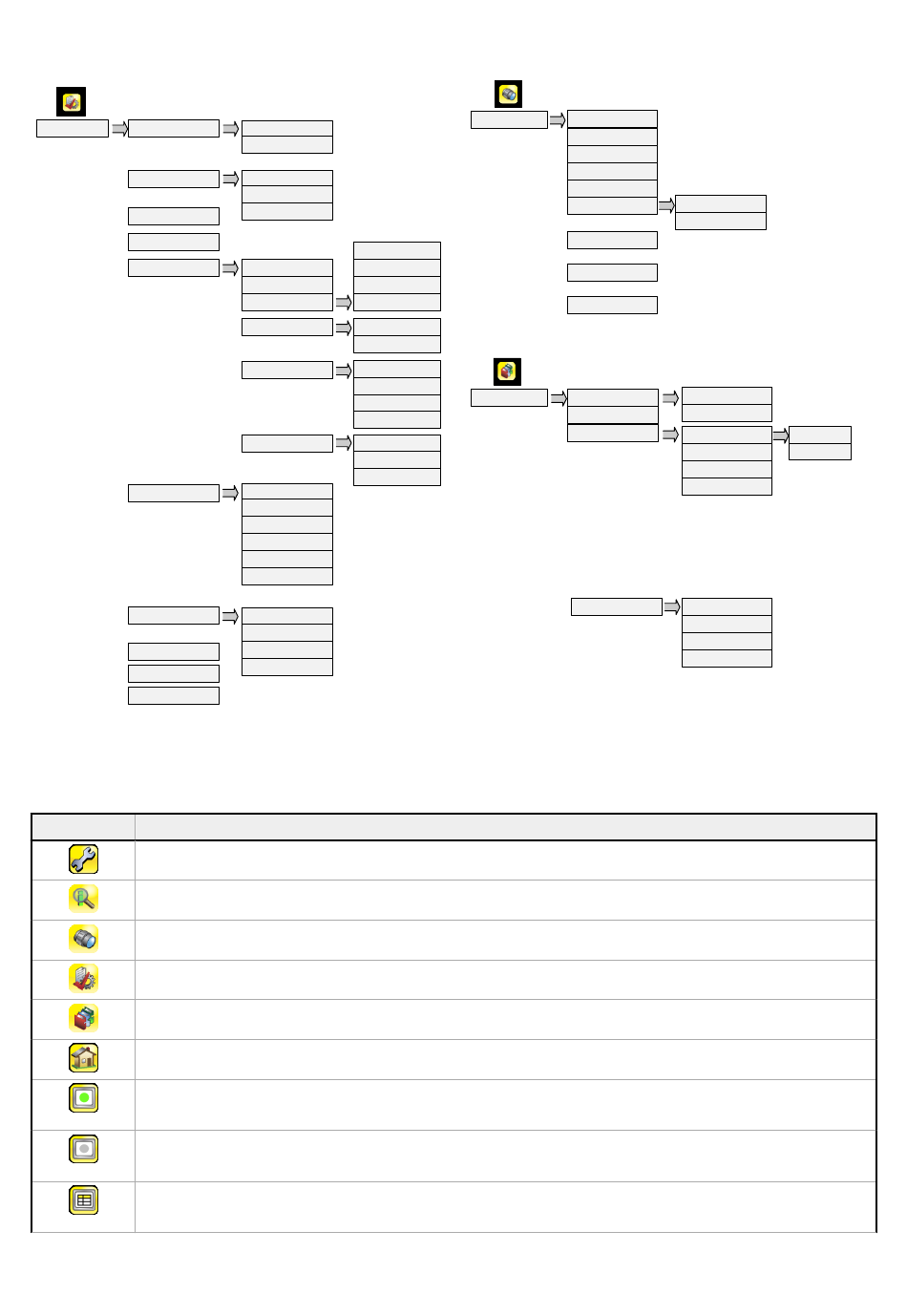

Symbolübersicht
Aktions-Symbole
Symbol
Beschreibung
Das Hauptmenü-Symbol wird unten links in der Anzeige auf dem Startbildschirm angezeigt. Klicken Sie auf dieses Sym-
bol, um Untermenüs zum Einrichten des iVu aufzurufen.
Das Symbol für das Menü Inspektion befindet sich im Hauptmenü. Klicken Sie auf dieses Symbol, um auf die Parameter
zuzugreifen, die für die aktuelle und alle gespeicherten Inspektionen festgelegt werden müssen.
Das Symbol für das Menü Bildsensor befindet sich im Hauptmenü. Klicken Sie auf dieses Symbol, um die Parameter anzu-
passen, die sich auf die Eigenschaften des aufgenommenen Bildes auswirken.
Das Symbol für das Menü System befindet sich im Hauptmenü. Klicken Sie auf dieses Symbol, um das Gerät zu verwalten.
Das Symbol für das Menü Logs (Protokolle) befindet sich im Hauptmenü. Klicken Sie auf dieses Symbol, um Inspektions-,
Verbindungs- und Systemprotokolle einzurichten, anzuzeigen und zu speichern.
Das Startbildschirm-Symbol wird in den Menü- und Parameteransichten im Hauptmenü oben links in der Ansicht ange-
zeigt. Klicken Sie auf dieses Symbol, um sofort wieder zum Startbildschirm zu wechseln.
Das Symbol für Display Annotations (Anmerkungen anzeigen) ist eines von drei Symbolen, die beim Überwachen von In-
spektionen oben links in der Anzeige auf dem Startbildschirm angezeigt werden. Klicken Sie auf dieses Symbol, um die
Eigenschaften zu markieren, die der Sensor findet.
Das Symbol für Hide Annotations (Anmerkungen ausblenden) ist eines von drei Symbolen, die beim Überwachen von In-
spektionen oben links in der Anzeige auf dem Startbildschirm angezeigt werden. Klicken Sie auf dieses Symbol, um die
Markierung zu deaktivieren.
Das Symbol für Show Statistics (Statistik anzeigen) ist eines von drei Symbolen, die beim Überwachen von Inspektionen
oben links in der Anzeige angezeigt werden. Klicken Sie auf dieses Symbol, um die Inspektionsergebnisse und Eingabepara-
meter anzuzeigen.
6
Abbildung 9. Menüplan – Teil 2
Live
Demo
Speichern auf USB
Von USB laden
Werkseinstellung
Anschluss
Ethernet-E/A
Übersicht
Serielle E/A
Status
Log-Ansicht
Industrie-Ethernet
Kommando-Kanal
Anschluss
Begrenzer
Datenexport
Anschluss
Daten für Export
Ausgabeformat
Erweitert
Anschluss
Bildexport
Bildttyp
Erweitert
Eingangspolarität
Eingangs-Pullup
Ausgangstyp
Ausgang 1
Ausgang 2
Ausgang 3
Fehlerhaltezeit
LCD-Abschaltung
Touch-Kalibrierung
Erweitert
www.bannerengineering.com - Tel: +1-763-544-3164
Bildsensoren iVu Plus TG und Color Gen2
Bildaufnehmer
Automatische Belichtung
Belichtung
Verstärkung
Auslöser
Fokus
Blitz
Bildfeld/FOV
4
Auflösung
4
Weißabgleich
5
Protokolle
Inspektionsprotokolle
System-Logs
Verbindungsprotokolle
Gesperrte iVu-Menüs
Verriegelt
Extern
Intern
Nur Graustufenmodelle
4
5
Nur Farbmodelle
Log-Ansicht
Einrichtung
Industrie-Ethernet
Log-Ansicht
Einrichtung
Kommando-Kanal
Datenexport
Bildexport
Inspektionsprotokolle
System-Logs
Verbindungsprotokolle
Freigabe Sensor
