3. Klicken Sie auf den gelben Pfeil, um einen benutzerdefinierten Namen für die Inspektion einzugeben, sofern gewünscht.
4. Klicken Sie auf Erledigt. Die neu erstellte Inspektion ist jetzt die aktuell ausgeführte Inspektion.
Auslöser
Hauptmenü > Bildsensor > Auslöser
Ein Auslöser ist ein Signal, das den iVu zur Erfassung und Inspektion eines Bildes veranlasst.
Fünf Auslöseroptionen stehen zur Verfügung:
•
Wenn External Trigger (Externer Auslöser) gewählt ist, werden die Inspektionen als Reaktion auf ein elektrisches Signal auf der Aus-
löser-Eingangsleitung ausgelöst.
•
Ein Internal Trigger (Interner Auslöser, Standardeinstellung) wird in bestimmten Zeitintervallen ausgelöst. Sie können ein Auslösein-
tervall von 10 bis 10.000 Millisekunden auswählen.
Anmerkung: Wenn das Intervall kürzer ist als die Inspektionszeit, kommet es zu verpassten Auslösern.
•
Wenn Selbstständig gewählt ist, führt der iVu automatisch selbstständige Inspektionen aus.
•
Wenn Industrial Ethernet gewählt ist, werden nur Auslösebefehle vom Kommunikationskanal „Industrie-Ethernet" akzeptiert.
•
Wenn Kommando gewählt ist, wird der iVu von einem externen Gerät über den Kommando-Kanal ausgelöst.
Laufende Inspektion ändern
So können Sie die laufende Inspektion ändern:
1. Klicken Sie im Startbildschirm oben in der Mitte der Ansicht auf [Name der Inspektion], um alle gespeicherten Inspektionen anzuzei-
gen.
2. Wählen Sie die gewünschte Inspektion aus und klicken Sie auf Start Betrieb.
10
Beschreibung
Mit einem Farbvergleichssensor lässt sich überprüfen, ob die Farbe eines Teils mit einer Referenzfarbe übereinstimmt. Der
Farbvergleichssensor sucht nach einer statistischen Übereinstimmung sowohl für den oder die spezifischen Farbtöne als
auch für die relative Fülle von Farben, die innerhalb des Messbereichs zu sehen sind.
Mit einem Farbflächensensor können Sie gleichfarbige Flecken (Binary Large Objects, BLOBs) von der größeren Szene tren-
nen und Teile mit Farbvariationen analysieren, die durch Grauwertsensoren nicht präzise erfasst werden können. Mit einem
Farbflächensensor lässt sich sicherstellen, dass bestimmte Merkmale bei einem Teil vorhanden sind. Wenn mehrere Eigen-
schaften auf einem Teil vorhanden sind, kann die erwartete Anzahl ebenfalls festgelegt werden. Bei der Inspektion überprüft
der Sensor jedes Teil bzw. jede Verpackung darauf, ob diese die richtige Farbe und die angegebene Anzahl der Eigenschaf-
ten aufweisen.

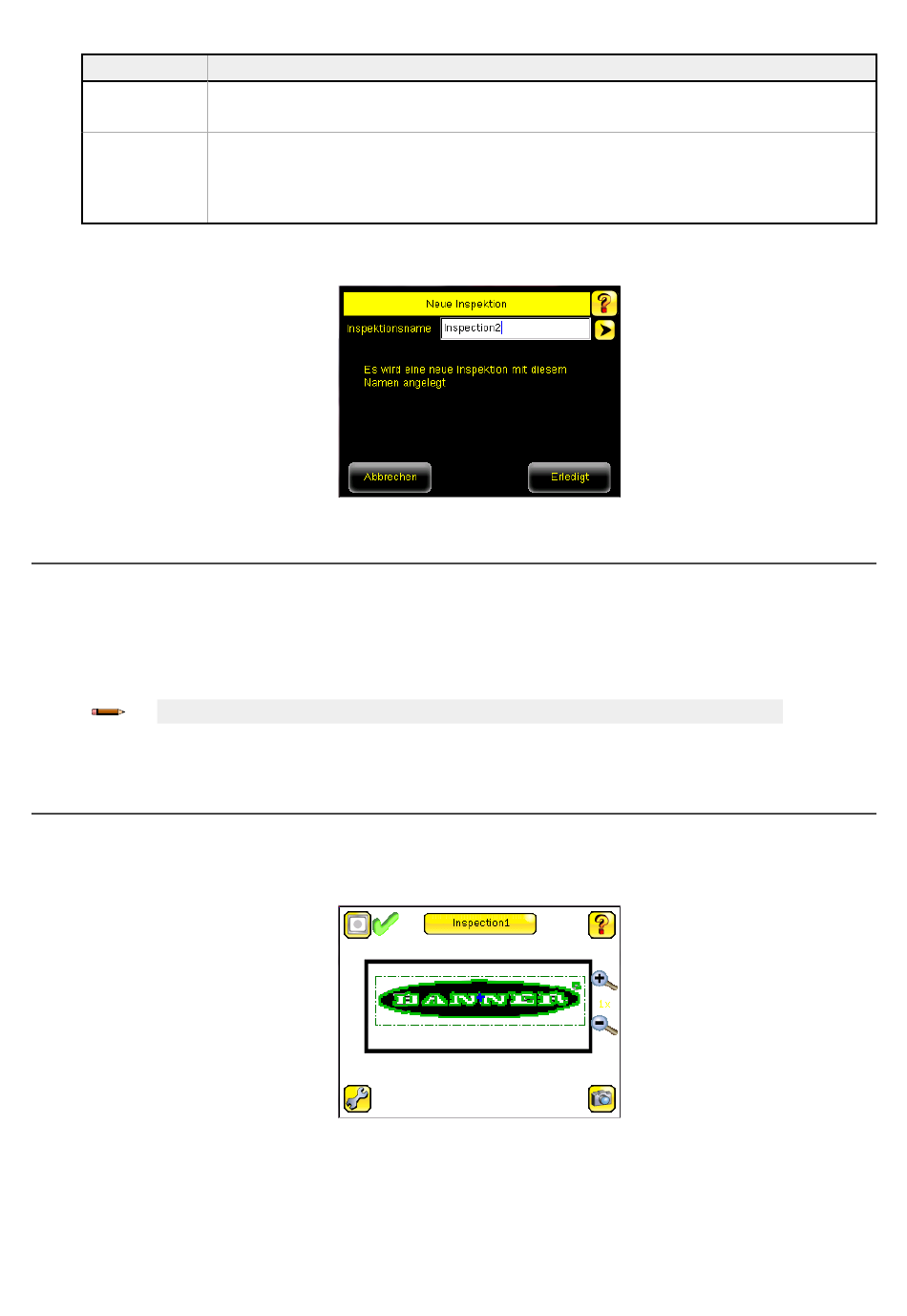

Abbildung 17. Bildschirm Neue Inspektion
www.bannerengineering.com - Tel: +1-763-544-3164
Abbildung 18. Startbildschirm
Bildsensoren iVu Plus TG und Color Gen2
P/N 178442_DE Rev. F
