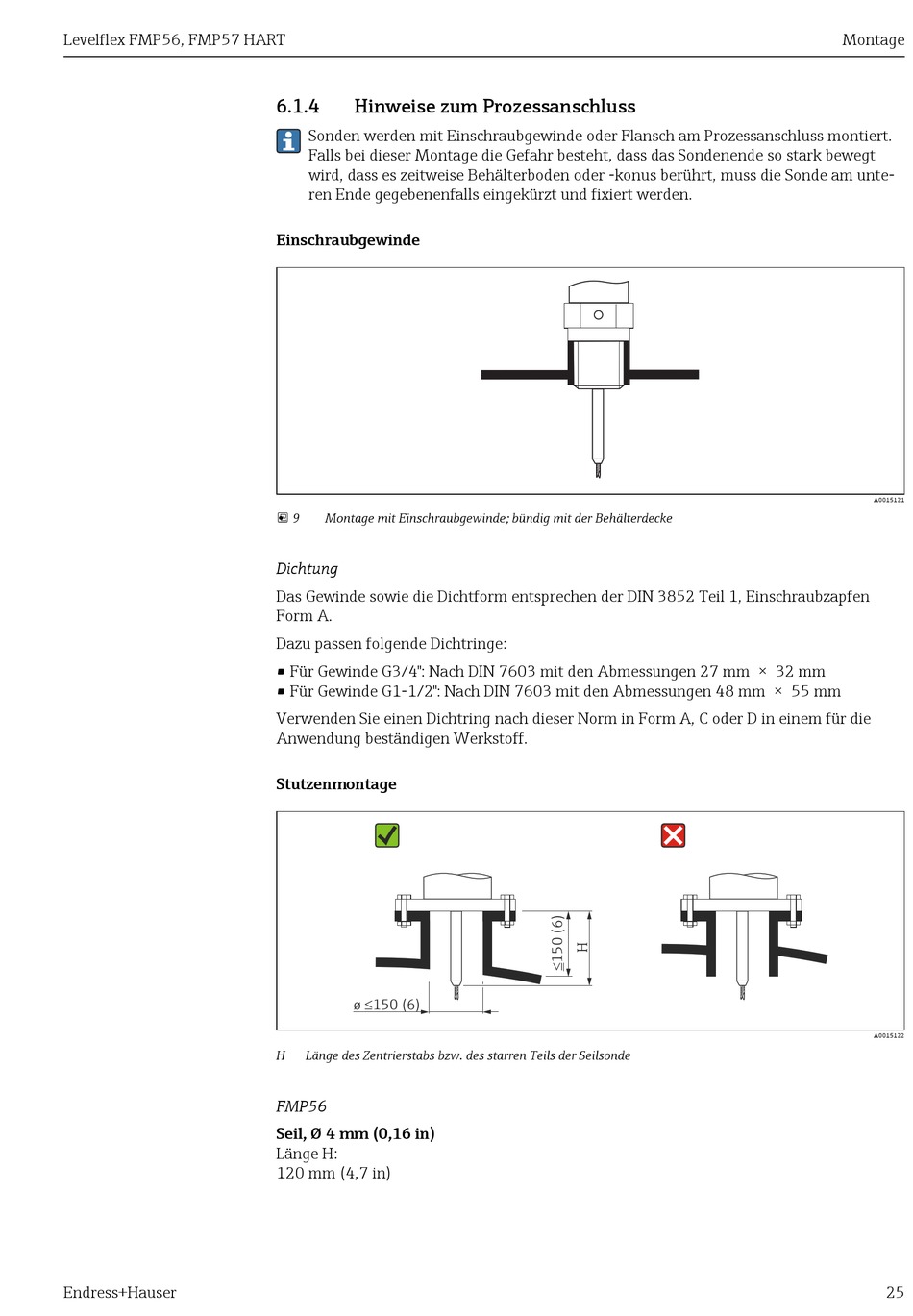

6.1.4

Hinweise zum Prozessanschluss

Sonden werden mit Einschraubgewinde oder Flansch am Prozessanschluss montiert.
Falls bei dieser Montage die Gefahr besteht, dass das Sondenende so stark bewegt
wird, dass es zeitweise Behälterboden oder -konus berührt, muss die Sonde am unte-
ren Ende gegebenenfalls eingekürzt und fixiert werden.

Einschraubgewinde

 9 Montage mit Einschraubgewinde; bündig mit der Behälterdecke
Dichtung
Das Gewinde sowie die Dichtform entsprechen der DIN 3852 Teil 1, Einschraubzapfen
Form A.
Dazu passen folgende Dichtringe:
• Für Gewinde G3/4": Nach DIN 7603 mit den Abmessungen 27 mm × 32 mm
• Für Gewinde G1-1/2": Nach DIN 7603 mit den Abmessungen 48 mm × 55 mm
Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die
Anwendung beständigen Werkstoff.
Stutzenmontage
ø 150 (6)
£
H Länge des Zentrierstabs bzw. des starren Teils der Seilsonde
FMP56
Seil, Ø 4 mm (0,16 in)
Länge H:
120 mm (4,7 in)
Montage
A0015121
A0015122
25
