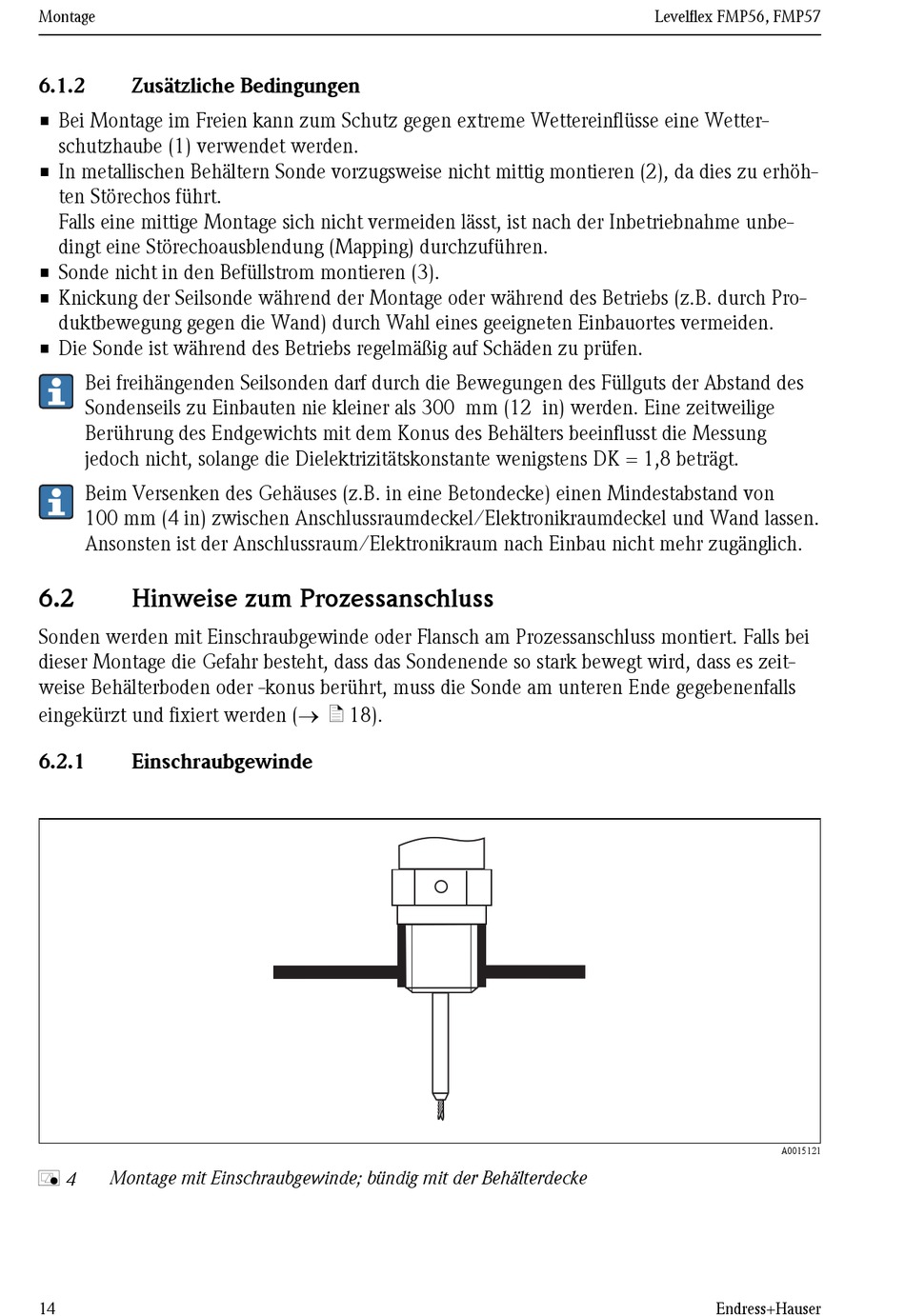

Zusätzliche Bedingungen; Hinweise Zum Prozessanschluss; Einschraubgewinde - Endress+Hauser Levelflex FMP56 Kurzanleitung

Montage
6.1.2 Zusätzliche Bedingungen
• Bei Montage im Freien kann zum Schutz gegen extreme Wettereinflüsse eine Wetter-
schutzhaube (1) verwendet werden.
• In metallischen Behältern Sonde vorzugsweise nicht mittig montieren (2), da dies zu erhöh-
ten Störechos führt.
Falls eine mittige Montage sich nicht vermeiden lässt, ist nach der Inbetriebnahme unbe-
dingt eine Störechoausblendung (Mapping) durchzuführen.
• Sonde nicht in den Befüllstrom montieren (3).
• Knickung der Seilsonde während der Montage oder während des Betriebs (z.B. durch Pro-
duktbewegung gegen die Wand) durch Wahl eines geeigneten Einbauortes vermeiden.
• Die Sonde ist während des Betriebs regelmäßig auf Schäden zu prüfen.
Bei freihängenden Seilsonden darf durch die Bewegungen des Füllguts der Abstand des
Sondenseils zu Einbauten nie kleiner als 300 mm (12 in) werden. Eine zeitweilige
Berührung des Endgewichts mit dem Konus des Behälters beeinflusst die Messung
jedoch nicht, solange die Dielektrizitätskonstante wenigstens DK = 1,8 beträgt.
Beim Versenken des Gehäuses (z.B. in eine Betondecke) einen Mindestabstand von
100 mm (4 in) zwischen Anschlussraumdeckel/Elektronikraumdeckel und Wand lassen.
Ansonsten ist der Anschlussraum/Elektronikraum nach Einbau nicht mehr zugänglich.
6.2

Hinweise zum Prozessanschluss

Sonden werden mit Einschraubgewinde oder Flansch am Prozessanschluss montiert. Falls bei
dieser Montage die Gefahr besteht, dass das Sondenende so stark bewegt wird, dass es zeit-
weise Behälterboden oder -konus berührt, muss die Sonde am unteren Ende gegebenenfalls
eingekürzt und fixiert werden (® ä 18).
6.2.1

Einschraubgewinde

Montage mit Einschraubgewinde; bündig mit der Behälterdecke
å 4
14
Levelflex FMP56, FMP57
A0015121
Endress+Hauser
