Montage
32

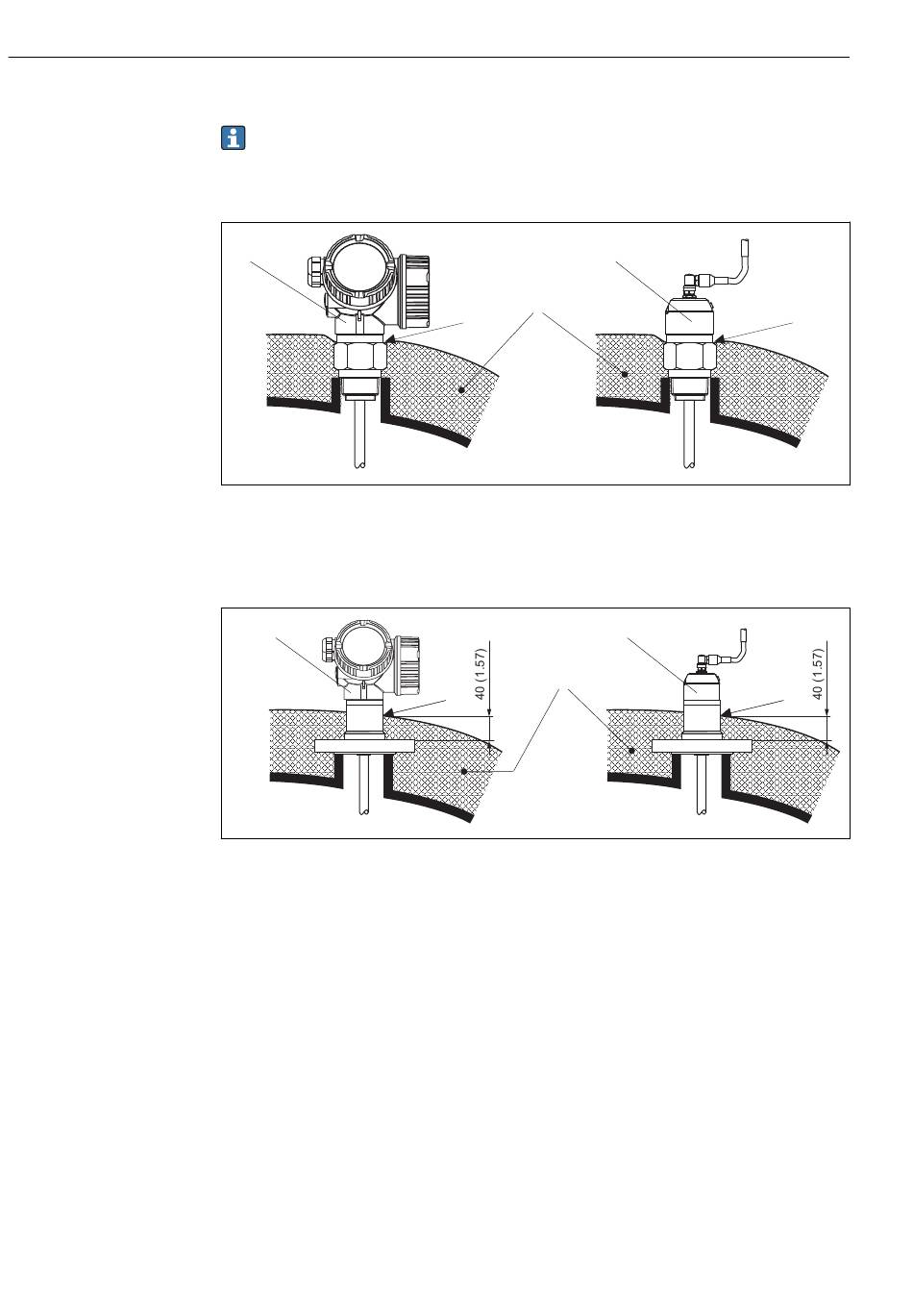

Behälter mit Wärmeisolation
Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvek-
tion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (1)
mit einzubeziehen. Die Isolation darf dabei nicht über die in den Skizzen mit "MAX"
bezeichneten Punkte hinausgehen.
2
 10 Prozessanschluss mit Gewinde
1 Behälterisolation
2 Kompaktgerät
3 Sensor abgesetzt
2
mm (in)
 11 Prozessanschluss mit Flansch - FMP57
1 Behälterisolation
2 Kompaktgerät
3 Sensor abgesetzt
1
MAX
1
MAX
Levelflex FMP56, FMP57 HART
3
MAX
3
MAX
Endress+Hauser
A0014653
A0014654
