6.2 Messgerät montieren
6.2.1

Werkzeugliste

SW 8 mm SW 36 mm
• Zum Kürzen von Seilsonden: Säge oder Bolzenschneider
• Zum Kürzen von Stab- oder Koax-Sonden: Säge
• Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug
6.2.2 Sonde Kürzen
Kürzen von Stabsonden
Stabsonden müssen gekürzt werden, wenn der Abstand zum Behälterboden bzw. Auslauf-
konus kleiner ist als 10 mm (0,4 in). Zum Kürzen die Stabsonde am unteren Ende absägen.
Kürzen von Seilsonden
Seilsonden müssen gekürzt werden, wenn der Abstand zum Behälterboden bzw. Auslauf-
konus kleiner ist als 150 mm (6 in).

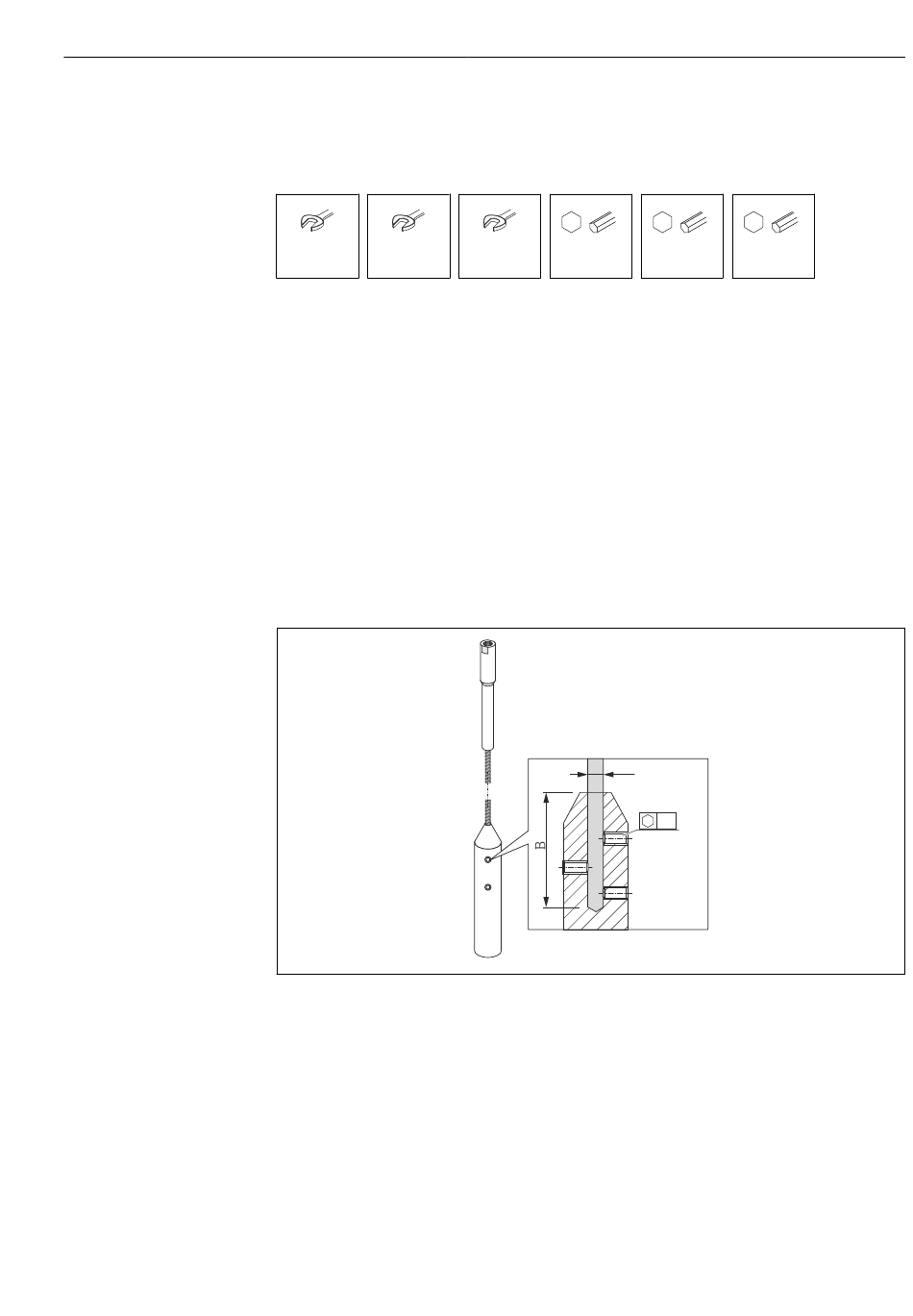

Seilmaterial 316
• A:
4 mm (0,16 in)
• B:
40 mm (1,6 in)
• C:
3 mm; 5 Nm (3,69 lbf ft)
SW 55 mm
3 mm
A
6 mm 4 mm
C
Montage
A0021693
