Levelflex FMP56, FMP57 HART
Endress+Hauser
2.

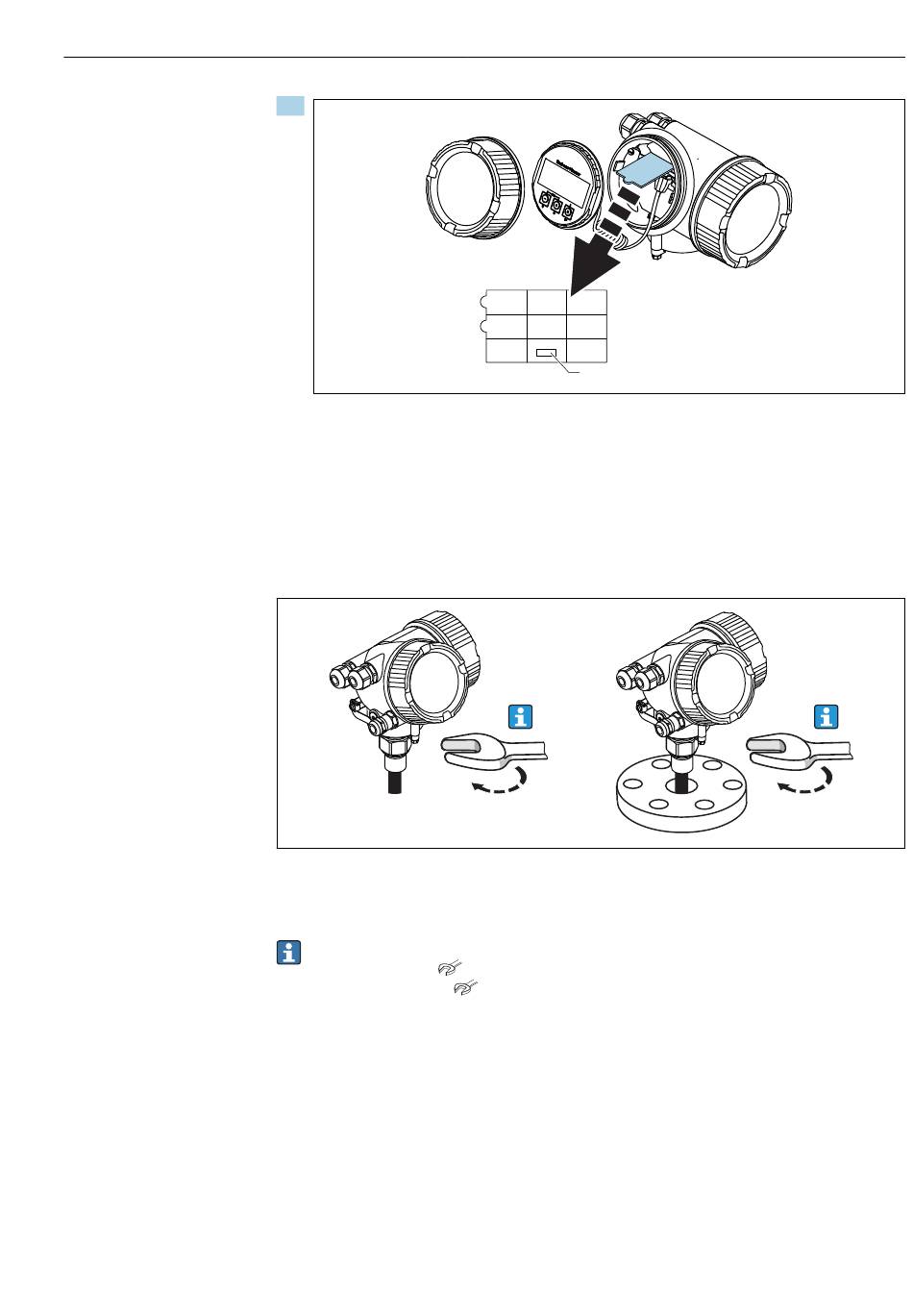

1 Feld für die neue Sondenlänge
Zur Dokumentation die neue Sondenlänge in die Kurzanleitung eintragen, die sich im
Elektronikgehäuse hinter dem Anzeigemodul befindet.
6.2.3 Gerät montieren
Geräte mit Einschraubgewinde montieren
Das Gerät mit dem Einschraubgewinde in eine Muffe oder einen Flansch einschrauben und
damit am Prozessbehälter befestigen.
• Beim Einschrauben nur am Sechskant drehen:
• Gewinde 3/4":
• Gewinde 1-1/2":
• Maximal erlaubtes Anzugsdrehmoment:
• Gewinde 3/4": 45 Nm
• Gewinde 1-1/2": 450 Nm
• Empfohlenes Drehmoment bei Verwendung der beigelegten Faser-Aramid-Dich-
tung und 40 bar Prozessdruck (nur FMP51, beim FMP54 wird keine Dichtung bei-
gelegt):
• Gewinde 3/4": 25 Nm
• Gewinde 1-1/2": 140 Nm
• Beim Einbau in Metallbehälter auf guten metallischen Kontakt zwischen Prozessan-
schluss und Behälter achten.
1
36 mm
55 mm
Montage
A0014241
A0012528
35
