Elektrischer Anschluss
46

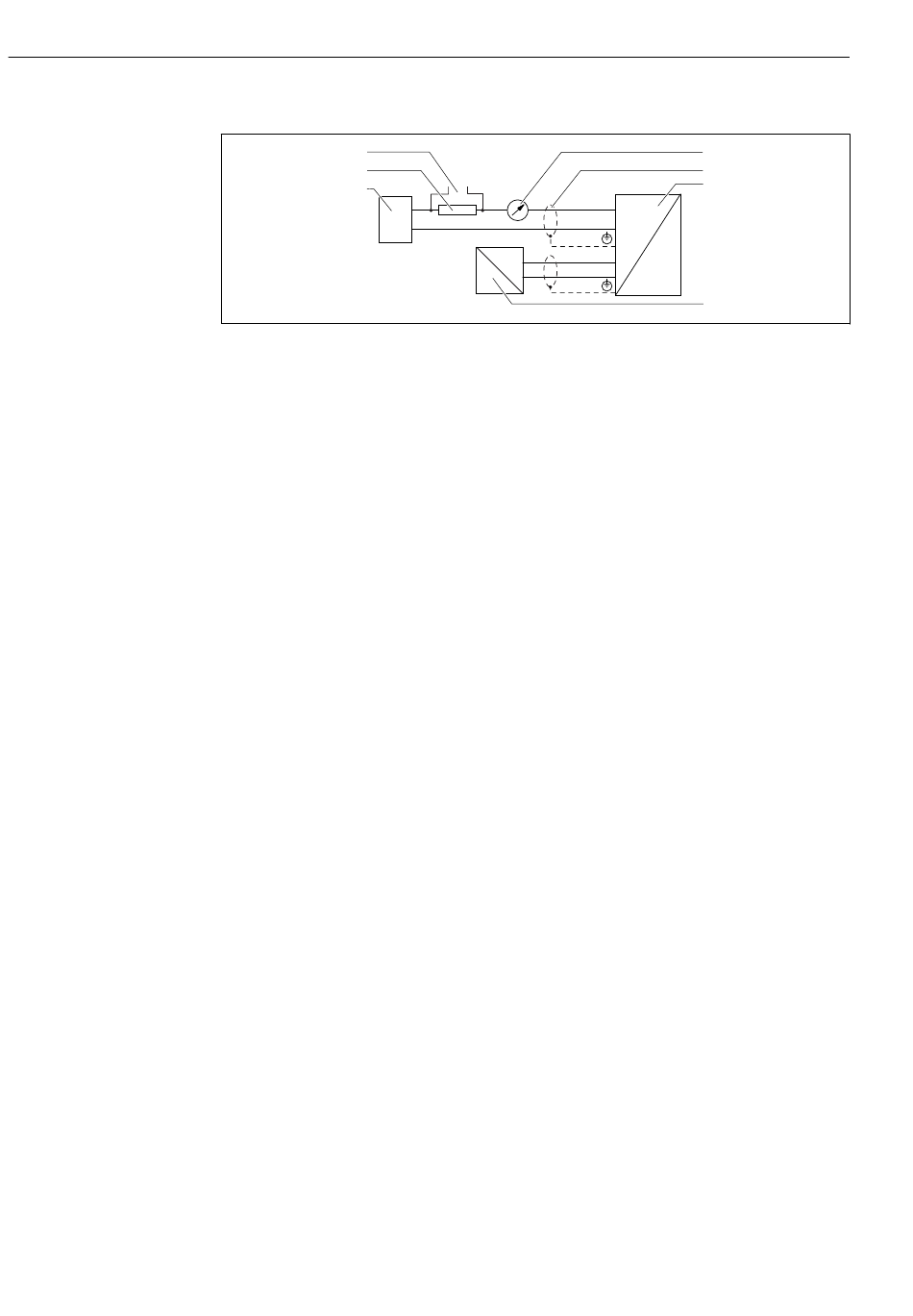

Blockdiagramm 4-Draht: 4-20 mA HART (90 ... 253 V
3
2
1
 23 Blockdiagramm 4-Draht: 4-20 mA HART (90 ... 253 V
1 Auswerteeinheit, z.B. SPS
2 Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem)
4 Analoges Anzeigeinstrument; Maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
7 Spannungsversorgung; Klemmenspannung beachten, Kabelspezifikation beachten
