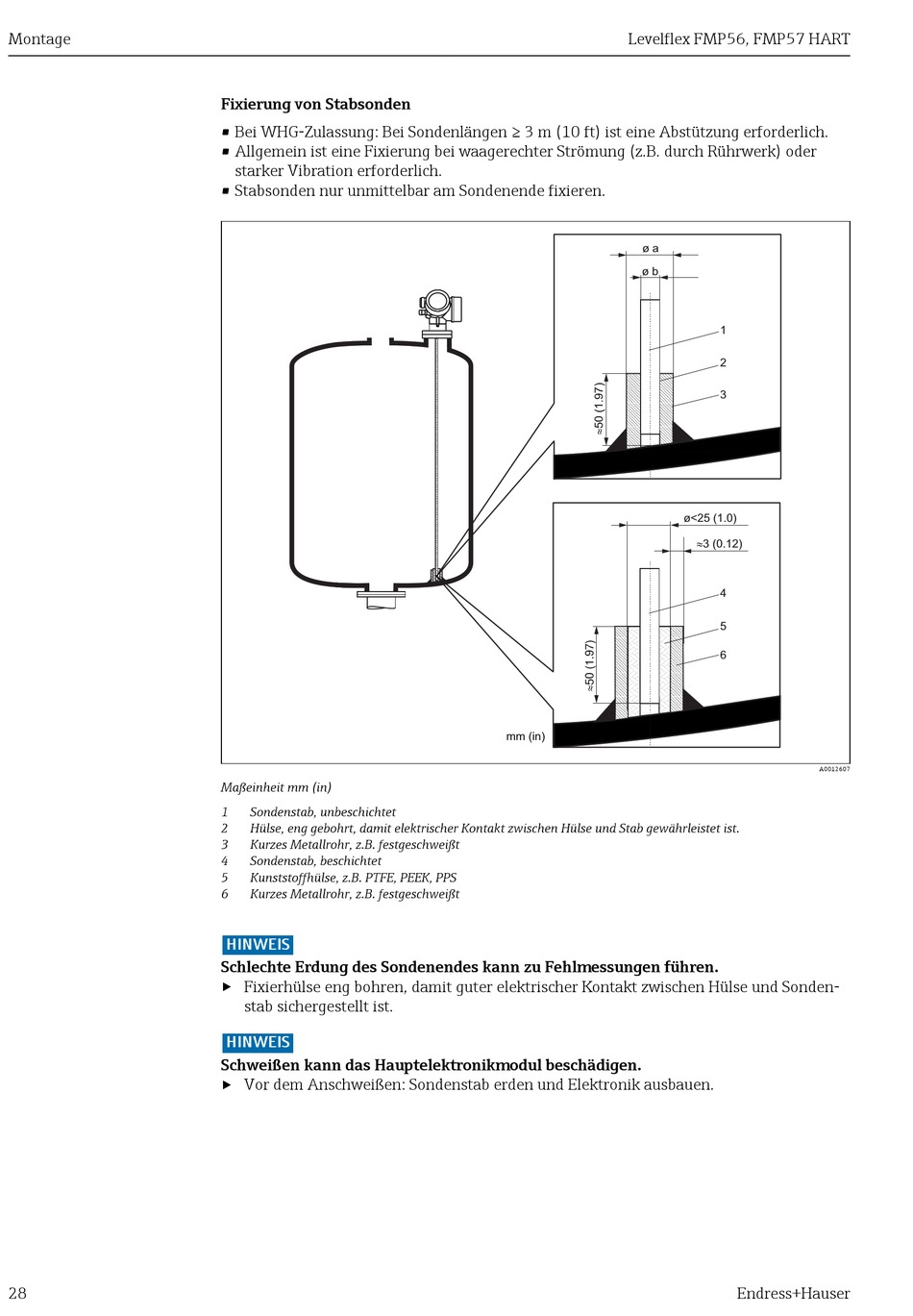

Fixierung von Stabsonden
• Bei WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich.
• Allgemein ist eine Fixierung bei waagerechter Strömung (z.B. durch Rührwerk) oder
starker Vibration erforderlich.
• Stabsonden nur unmittelbar am Sondenende fixieren.
Maßeinheit mm (in)
1 Sondenstab, unbeschichtet
2 Hülse, eng gebohrt, damit elektrischer Kontakt zwischen Hülse und Stab gewährleistet ist.
3 Kurzes Metallrohr, z.B. festgeschweißt
4 Sondenstab, beschichtet
5 Kunststoffhülse, z.B. PTFE, PEEK, PPS
6 Kurzes Metallrohr, z.B. festgeschweißt
HINWEIS
Schlechte Erdung des Sondenendes kann zu Fehlmessungen führen.
‣
Fixierhülse eng bohren, damit guter elektrischer Kontakt zwischen Hülse und Sonden-
stab sichergestellt ist.
HINWEIS
Schweißen kann das Hauptelektronikmodul beschädigen.
‣
Vor dem Anschweißen: Sondenstab erden und Elektronik ausbauen.
