Das Bedienmenü
94
(9215)
Temperatur
Temperature Mode: Zeigt an, ob eine Temperatur ausgegeben wird oder nicht. (Vorgabe-
wert: mit Temperatur) (geschützt durch Eichschutzschalter)
(9216)
Temp Offset
Temperature Offset: Zeigt an, ob der Offset zur ausgegebenen Temperatur addiert werden
muss. (Vorgabewert: aktiv) (geschützt durch Eichschutzschalter)
Submenu "ausführl. Abgl"
(9221)
Alarm Ref 1
Alarm Bit 1 Reference: Bezug auf den Parameter, der als Alarm-Bit 1 ausgegeben wrid. (Vor-
gabewert: IS DI #1, Value)
(9222)
Alarm Ref 2
Alarm Bit 2 Reference: Bezug auf den Parameter, der als Alarm-Bit 2 ausgegeben wrid. (Vor-
gabewert: IS DI #2, Value)
(923X)
Submenu "Diagnose"
(9231)
Ausgang Status
Die grafische Darstellung des Kommunikations-Zustands bietet eine einfache Übersicht über
die Kommunikation zwischen den Messgeräten und der Warte. Die Höhe des Balkens spie-
gelt die Aktivität während der letzten Sekunde wider:
• Antwort an Host ist erfolgt (größter Balken)
• Anforderung für diesen NRF590 empfangen
• Anforderung für ein anderes Gerät am gleichen Bus
• Bytes auf dem Bus detektiert.
• Bits auf dem Bus detektiert (kleinster Balken)
• Keine Kommunikation detektiert (kein Balken, Lücke im Graph)
Unter normalen Betriebsbedingungen sollten nur die ersten drei sichtbar sein (mit oder
ohne Lücke)
4.9.8 Function Block "GPE Ausgang"
Dieses Funktionsmenü steuert die Feldprotokoll-Schnittstelle, die den NRF590 mit der
Warte verbindet.
Submenu "Grundabgleich"
(9211)
Messtellen Id
Id: Dies ist der Kennwert. Der Tank Side Monitor reagiert auf Anforderungen, die diesen
Kennwert enthalten. (Vorgabewert: 1) (geschützt durch Eichschutzschalter)

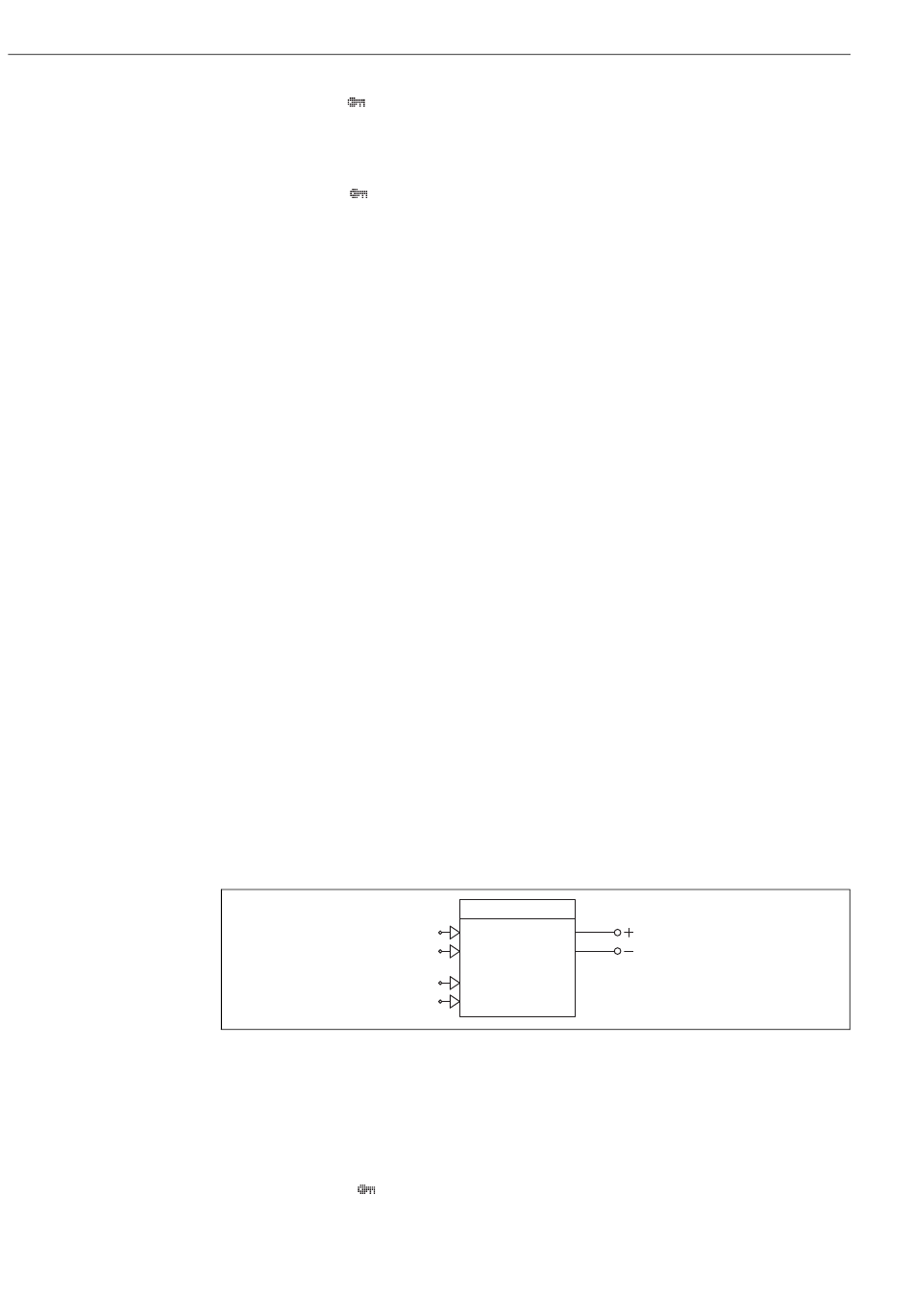

(922X)
GPE
Füllstand
Temperatur
4..20mA Ref
Kontakt Ref
(921X)
