• Datenbank-Lesefehelr: Wenn beim Auslesen eines der für die HTG-Berechnung benötig-
ten Parameters ein Fehler auftritt, dann werden sowohl die "Gemessene Dichte" als auch
der HTG-Füllstand" auf einen ungültigen Wert gesetzt.
• Druck unterhalb HTMinPressure: Wenn der Druck P
HTG-Modi 2 und 4) unter den minimalen zulässigen Druck HTMinPressure sinkt, dann
hält das Programm die Füllstand-Berechnung an und als Wert wird HTMinLevel ausgege-
ben.
Wenn (in den HTG-Modi 3 und 4) der Druck P
das Programm die Berechnung der Dichte an und verwendet den letzten Dichtewert, bis P
wieder über den Mindestwert steigt.
3.3

HTMS (Hybride Tankmessung)

3.3.1 Übersicht
Die hybride Tankmessung (HTMS) ist eine Methode zur Berechnung der Dichte des Produk-
tes in einem Tank aus den Messwerten eines (oben montierten) Füllstand-Transmitters und
mindestens eines (unten montierten) Drucktransmitters.
Ein weiterer, oben am Tank montierter Drucktransmitter kann zur Messung des Dampf-
drucks verwendet werden, und damit die Genauigkeit der Dichte-Berechnung erhöhen.
Um die Messung so genau wie möglich zu machen, berücksichtigt die im NRF590 implemen-
tierte Rechenmethode außerdem möglicherweise vorhandenes Wasser am Tankboden.

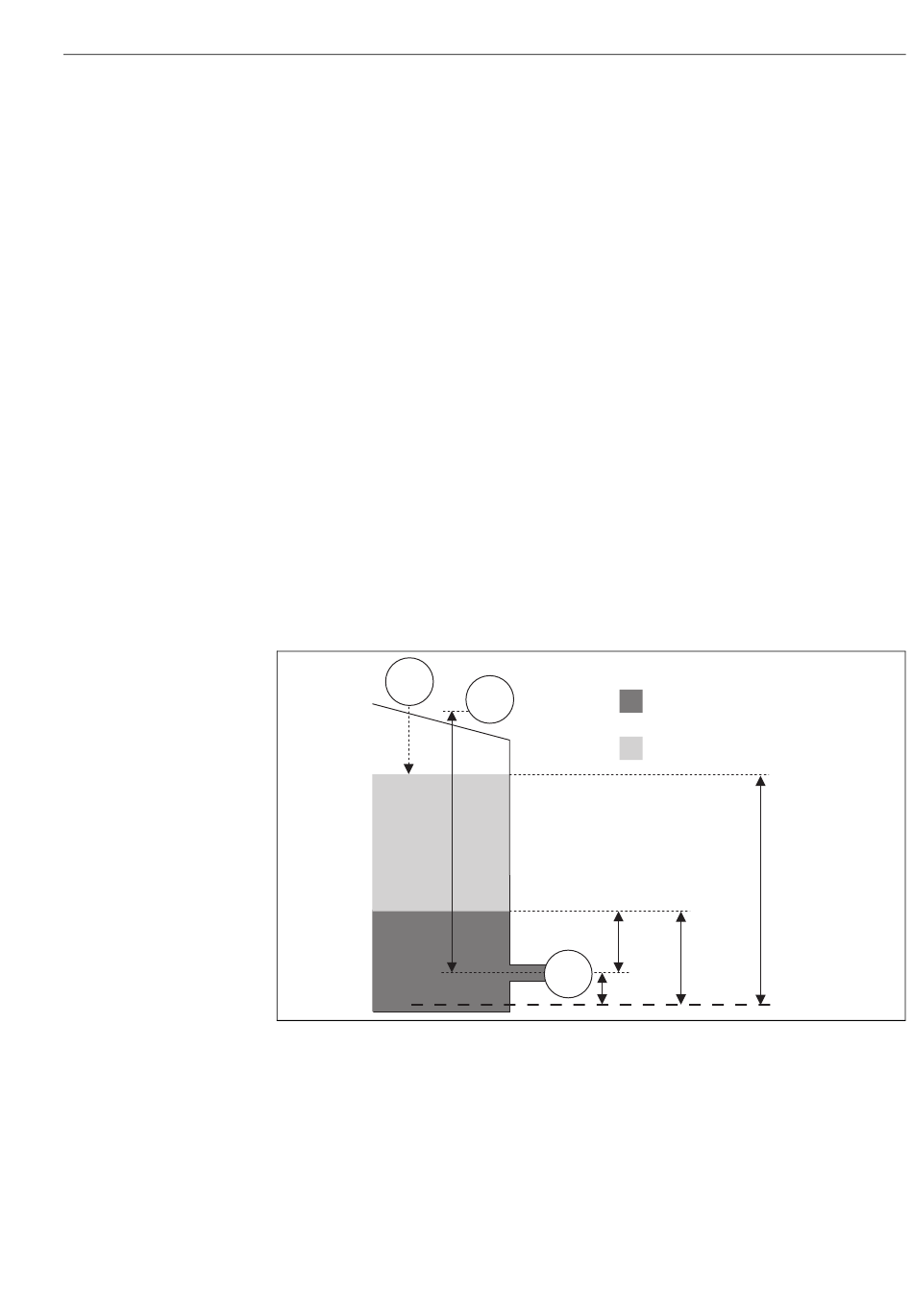

Abb 6. zeigt einen einfachen Tank mit konischem Dach. Dieser Tank enthält das Produkt und
Wasser. Oben ist ein Füllstand-Transmitter angebracht (z.B. ein Radar oder ein Servo). Ein
Drucktransmitter P unten am Tank misst den Druck der Flüssigkeit. Ein optionaler Druck-
1
Transmitter P oben am Tank misst den Dampfdruck oberhalb der Flüssigkeit.
3
Füllstand
Abb. 6: Prinzip der HTMS-Berechnung
unter den Mindestwert sinkt, dann hält
2
P
3
H
P1-P3
V
P
1
H
P1
Tankberechnungen und Betriebsarten
oder die Differenz P
1 1
Wasser
Produkt
L
p
Lw
L00-NRF590xx-19-00-00-en-045
-P (in den
3
2
