Tankberechnungen und Betriebsarten
26
3.4

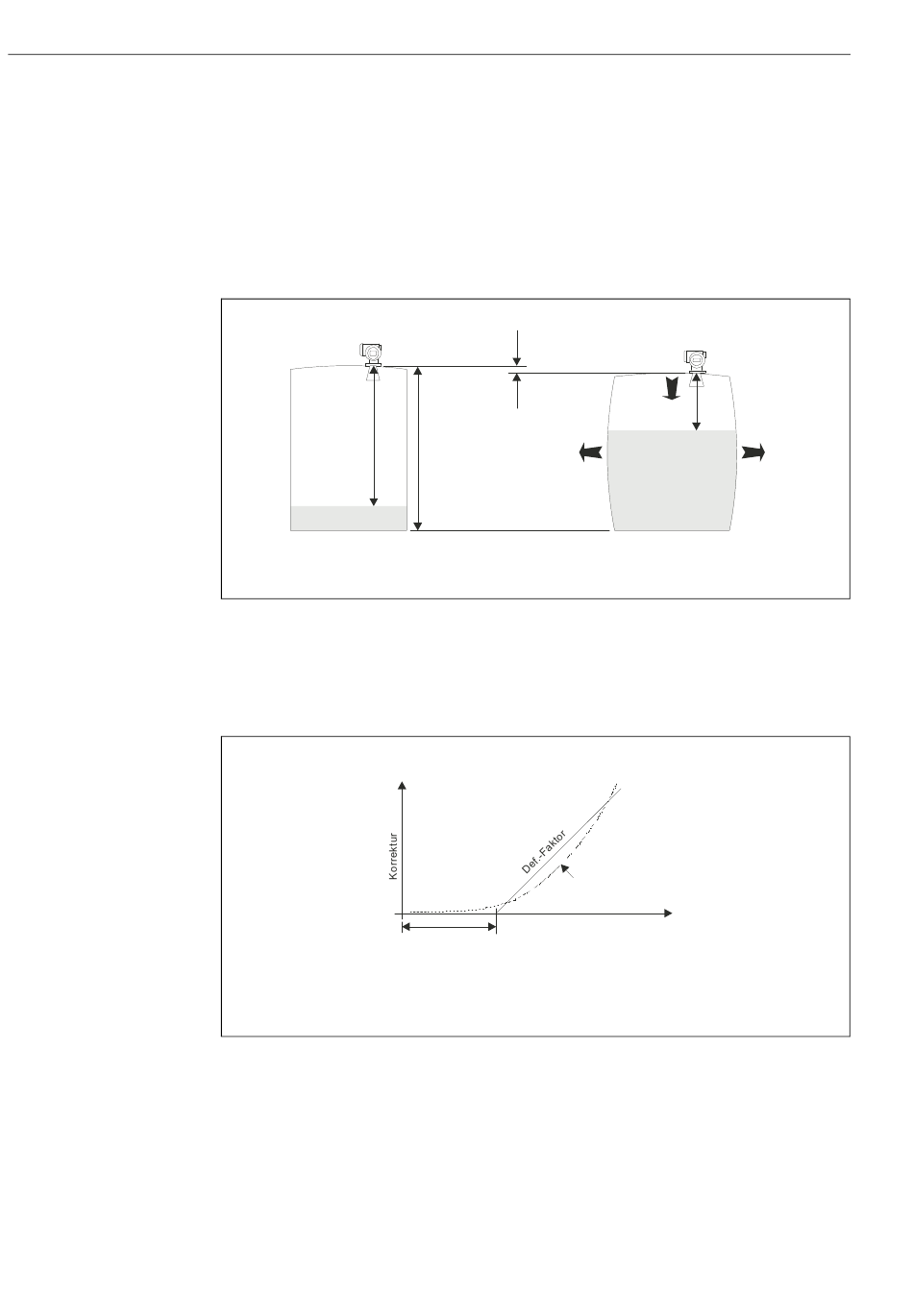

"Hydrostatische Tankdeformation" (HyTD)
3.4.1
Übersicht
Die Funktion "Hydrostatische Tankdeformation" kompensiert vertikale Verschiebungen der
Refernzhöhe des Tanks (GRH), die sich aus der Verformung der Tankwand durch den hyd-
rostatischen Druck des Füllguts ergeben. Die Kompensation beruht auf einer linearen Nähe-
rung, die sich aus Handpeilungen bei verschiedenen, über den gesamten Messbereich ver-
teilten Füllständen ergibt.
Schwund
Inhalt = Ref.-Höhe - Schwund
Abb. 8:
Hydrostatische Tankdeformation
Die tatsächliche Deformation steht wegen der Konstruktion des Tanks in einem nicht-line-
aren Verhältnis mit dem Füllstand. Weil die Korrektur aber in der Regel klein sind im Ver-
gleich zum Füllstand, liefert die lineare Näherung gute Ergebnisse.
Abb. 9:
Lineare Näherung für die Deformation
X
Ref.-Höhe
Inhalt = Ref.-Höhe - Schwund - X
tatsächl.
Korrektur
gemessener Füllstand
L start
L00-NRF590xx-19-00-00-en-051
L00-NRF590xx-19-00-00-en-052
