Endress+Hauser Tank Side Monitor NRF590 Bedienungsanleitung Seite 55

IS RTD
D
Füllstand Ref
S
Eingangs Wert
S
Temperatur
D

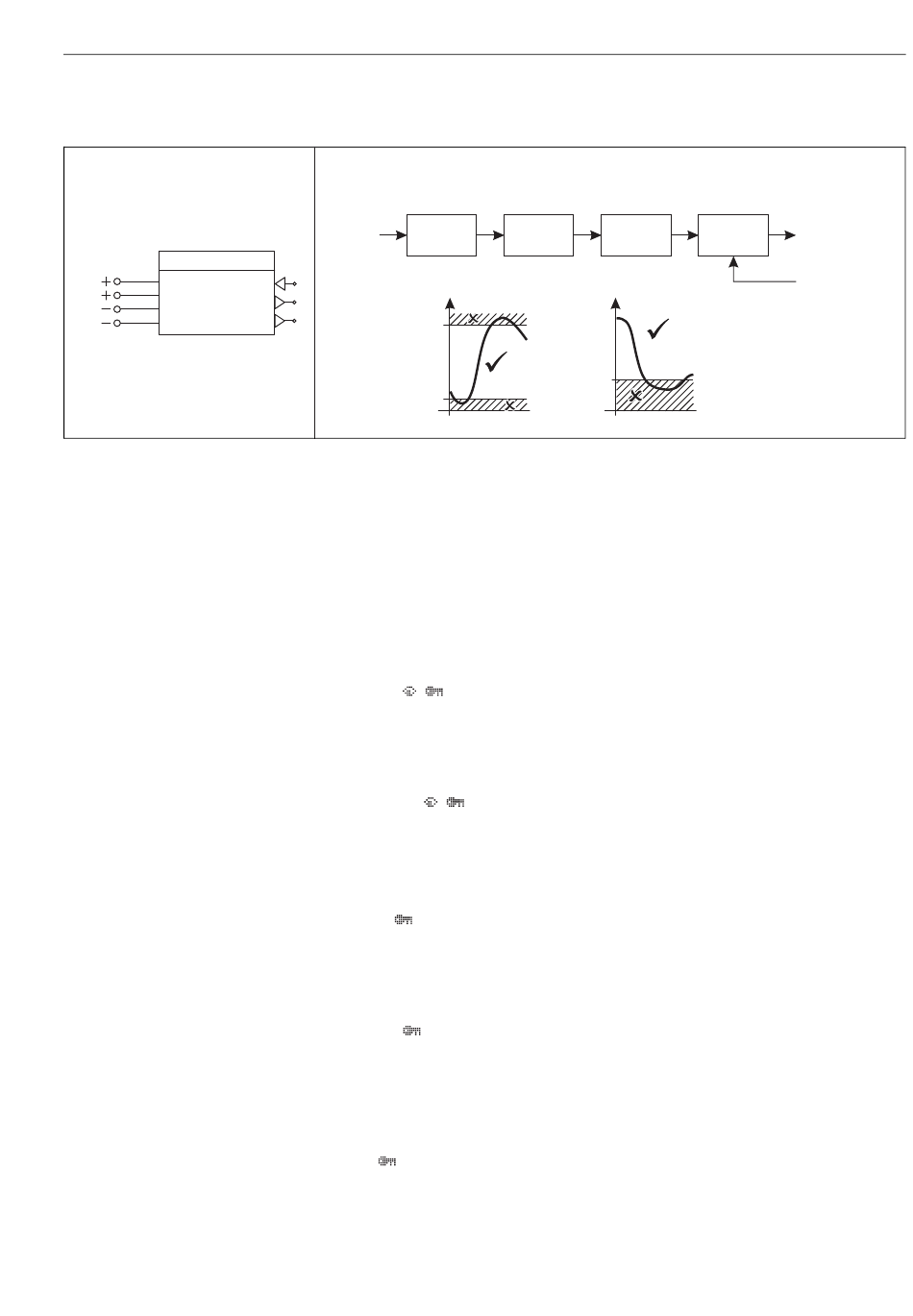

4.7.3 Function Block "IS RTD"
Verbindung
Kalibration
Eingang
ADC
°C
Max Eichtemp
Min Eichtemp
Beim Betreten der Funktion werden folgende zwei Betriebsmodi (und ein zusätzlicher
Setup) vorgeschlagen:
(751X)
• inaktiv
(752X)
• aktiv
Nach dem Aktivieren der Funktion können weitere Setup-Parameter konfiguriert werden.
(752X)
Submenu "Werte"
(7521)
Temperatur
Temperature Value: Zeigt die Temperatur an, die aufgrund des angegebenen Sensor-Typs
aus dem Widerstand berechnet wird (in der momentan gewählten Temperatureinheit) (nur
Lesewert)
(7522)
Eingangs Wert
Value in Ohms: Zeigt die gefilterten Widerstand des Sensors an (in Ohm) (nur Lesewert)
(753X)
Submenu "Abgleich"
(7531)
Sondentyp
Probe Type: Dient zur Auswahl des Typs des angeschlossenen RTD-Sensors. Auf diese Weise
wird der Messbereich des Sensors sowie der Zusammenhang zwischen Widerstand und
Temperatur definiert. (Vorgabewert: Pt100 (385)) (geschützt durch Eichschutzschalter)
(7532)
Verbindung
Connection Method: Bestimmt die Anschluss-Variante des RTD-Sensors. Der Drei-Draht-
Anschluss ermöglicht eine teilweise Kompensation des Widerstands der Anschlusskabel.
Beim Vier-Draht-Anschluss ist die Kompensation vollständig. (Vorgabewert: 4 Draht)
(geschützt durch Eichschutzschalter)
(7533)
Position
Probe Position: In diesem Parameter sollte die Höhe des RTD-Sensors im Tank angegeben
werden. Dieser Wert wird zusammen mit dem gemessenen Füllstand verwendet, um anzu-
zeigen, dass die Temperatur ungültig ist, wenn der Sensor nicht mehr vom Produkt bedeckt
ist. (Vorgabewert: 0.000 m) (geschützt durch Eichschutzschalter)
Sondentyp Dämpfgsfaktor
Ω/ºC FILTER
Ω
ºC
Füllstand Ref
W&M
Position
Das Bedienmenü
Position
Min Eichtemp
Max Eichtemp
Temperatur
ºC/OP
ºC
Füllstand Ref
W&M
L00-NRF590-19-00-00-de-064
55
