28 Systembeschreibung
3.4.3

Systemversorgung

3.4.3.1

Anschluss

Das WAGO I/O System 750 XTR benötigt als Systemversorgung eine 24V-
Gleichspannung. Die Einspeisung erfolgt über den Feldbuskoppler/Controller und
bei Bedarf zusätzlich über Systemeinspeisungen „System Power Supply 24 VDC
XTR
(750-613/040-000)". Die Einspeisung ist gegen Verpolung geschützt.
Hinweis
Keine unzulässige Spannung/Frequenz aufschalten!
Schalten Sie keine unzulässigen Spannungs- oder Frequenzwerte auf.
Dieses kann zur Zerstörung der Baugruppe führen.

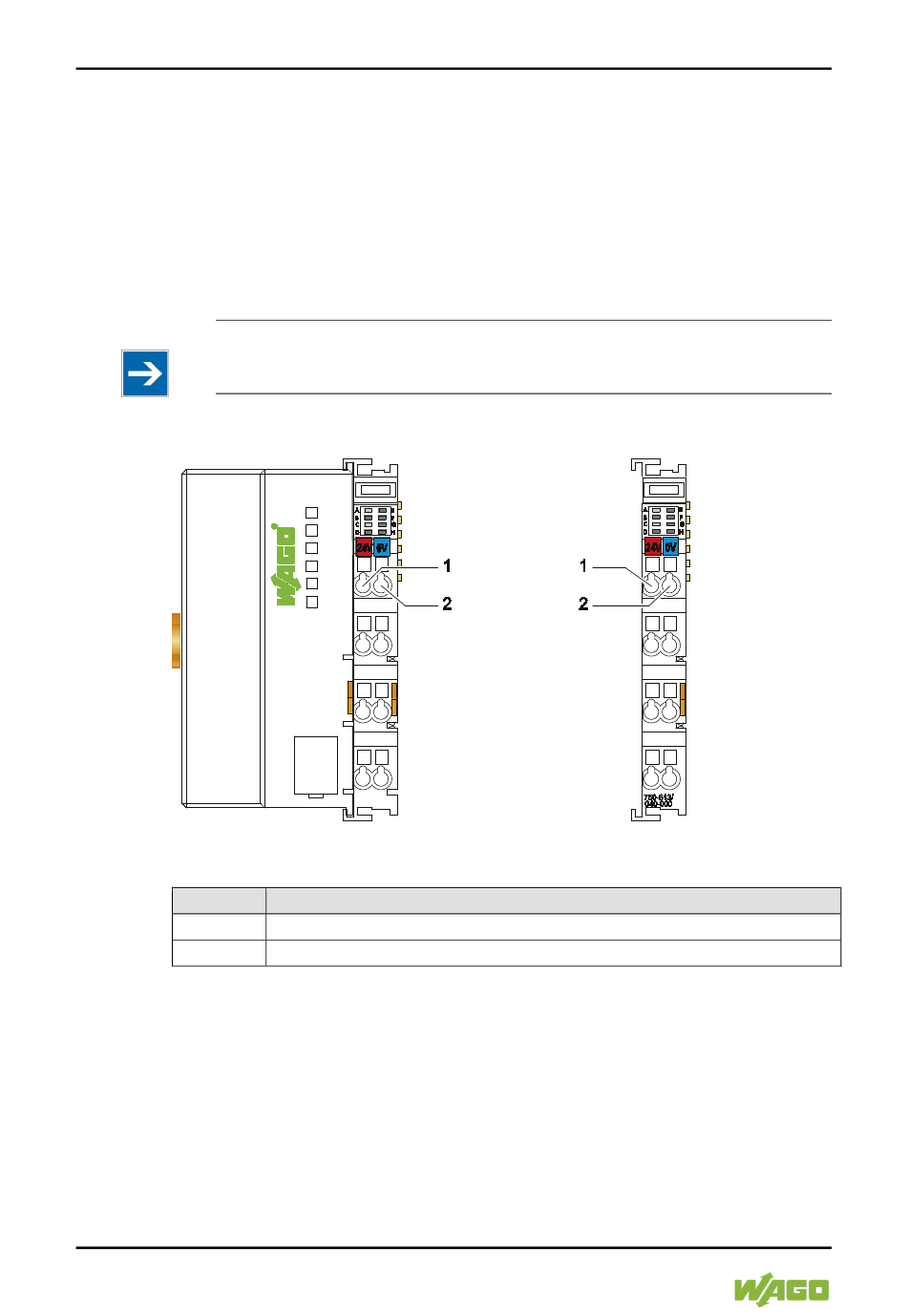

Abbildung 6: Systemversorgung Feldbuskoppler/Controller (Beispiel)
Tabelle 5: Legende zur Abbildung „Systemversorgung für Feldbuskoppler/Controller"
Position
1
2
Die eingespeiste 24V-Gleichspannung versorgt alle systeminternen Bausteine,
z. B. die Elektronik des Feldbuskopplers/Controllers, das Feldbus-Interface und
die
I/O-Module über den Lokalbus (5V-Systemspannung).
Die 5V-Systemspannung ist mit der 24V-Systemversorgung galvanisch
verbunden.
Handbuch
Version 1.1.0
Beschreibung
Systemversorgung DC 24 V
Systemversorgung 0 V
