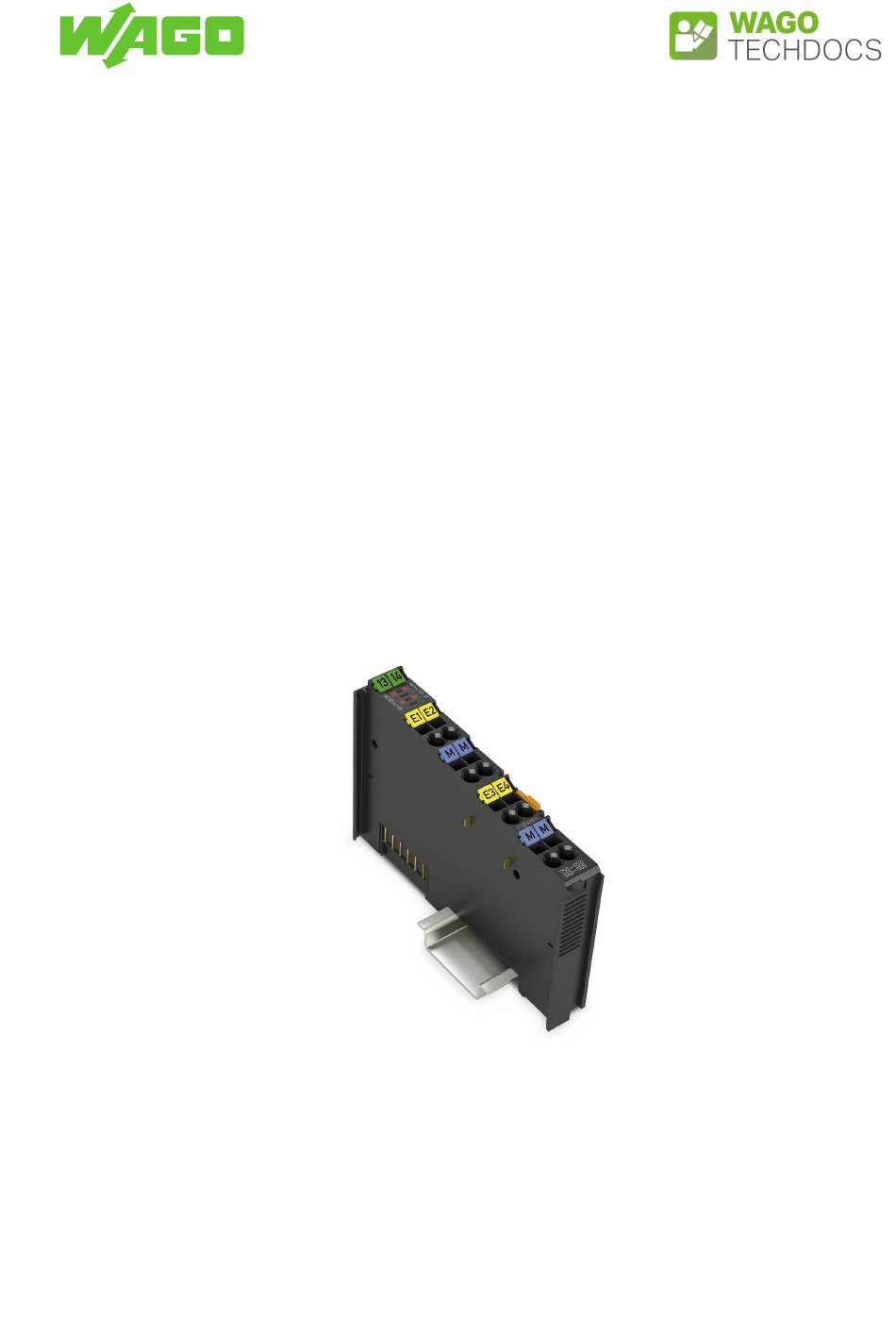

- Seite 1 WAGO I/O System 750 XTR 4-Kanal-Analogeingang; 0 … 20 mA; Single-Ended; extrem 750-453/040-000 Produkthandbuch | Version 2.0.0 /WAGO/...
- Seite 2 Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hardwarebezeich- nungen und Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichen- schutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Produkthandbuch | Version: 2.0.0 4AI 0-20mA SE XTR...
-
Seite 3: Inhaltsverzeichnis
750-453/040-000 Inhaltsverzeichnis Inhaltsverzeichnis Bestimmungen ......................... 4 Gültigkeitsbereich .................... 4 Überblick .......................... 5 Eigenschaften ........................ 6 Ansicht ........................ 6 Anzeigeelemente ..................... 7 Verdrahtungsebene .................... 7 Leistungskontakte.................... 8 Schematisches Schaltbild.................. 9 Funktionen ........................ 10 Signalverarbeitung.................... 10 Prozessabbild ...................... 11 Planung........................... 12 Kompatibilität ...................... 12 Anforderungen an Beschaltung und Zubehör............ -
Seite 4: Bestimmungen
Kenntnis aller mitgeltenden Dokumente ist Vor- aussetzung für die bestimmungsgemäße Verwendung. Alle Dokumente und Informatio- nen finden Sie auf der Produktdetailseite. Mitgeltendes Dokument & Systemhandbuch I/O System 750 XTR • Bestimmungen • Sicherheit • Transport und Lagerung •... -
Seite 5: Überblick
750-453/040-000 Überblick Überblick Das I/O-Modul verarbeitet Signale der normierten Größe 0 … 20 mA aus dem Feldbe- reich. Das I/O-Modul hat 4 Eingangskanäle für Feldsignale. Die Masse-Anschlüsse liegen für alle 4 Kanäle auf einem gemeinsamen 0V-Massepotential. Bei diesem Potential handelt es sich nicht um die 0V-Feldversorgung der Messerkontakte. Eine rote Fehler-LED je Kanal zeigt eine Messbereichsüberschreitung an. -
Seite 6: Eigenschaften
Eigenschaften 750-453/040-000 Eigenschaften 3.1 Ansicht Abbildung 1: Ansicht Steckplatz für Mini-WSB (optional) & Systemhandbuch I/O System 750 XTR Anzeigeelemente 8 Anzeigeelemente [} 7] Datenkontakte & Systemhandbuch I/O System 750 XTR Zugang zum Öffnen des zugehörigen & Systemhandbuch I/O System 750 XTR ® CAGE CLAMP -Anschlusses ®... -
Seite 7: Anzeigeelemente
750-453/040-000 Eigenschaften 3.2 Anzeigeelemente Eine rote Fehler-LED je Kanal zeigt eine Messbereichsüberschreitung an. Abbildung 2: Anzeigeelemente Kanal Benennung Zustand Funktion Fehler AI 1 Normalbetrieb Überschreitung des zulässigen Messbereichs Fehler AI 2 Normalbetrieb Überschreitung des zulässigen Messbereichs Fehler AI 3 Normalbetrieb Überschreitung des zulässigen Messbereichs Fehler AI 4 Normalbetrieb Überschreitung des zulässigen Messbereichs... -
Seite 8: Leistungskontakte
Eigenschaften 750-453/040-000 3.4 Leistungskontakte Das Potential für die Feldversorgung wird über die Messerkontakte eingespeist und über die Federkontakte weitergeleitet. & Systemhandbuch Weitere Informationen zu den Leistungskontakten finden Sie im I/O System 750 XTR. Abbildung 4: Leistungskontakte Pos. Nut mit Federkontakt Messerkontakt Anordnung im Busknoten Für das mechanische Anreihen dieses I/O-Moduls muss die vorherige Komponente min- destens 2 offene Nuten zur Aufnahme der Messerkontakte besitzen. -
Seite 9: Schematisches Schaltbild
750-453/040-000 Eigenschaften 3.5 Schematisches Schaltbild Abbildung 5: Schematisches Schaltbild & Systemhandbuch I/O System Informationen zur Systemversorgung finden Sie im 750 XTR Produkthandbuch | Version: 2.0.0 4AI 0-20mA SE XTR... -
Seite 10: Funktionen
Verfahren zur Übertragung von Diagnoseinformationen der jeweilige Feldbus oder die eingesetzte Kopfstation anbietet. In jedem Fall kann das Statusbyte mit dem Inbe- triebnahme-Tool WAGO-I/O-CHECK über die Service-Schnittstelle der Kopfstation aus- gelesen werden. Das I/O-Modul erfasst den Eingangsstrombereich 0 mA … 20 mA mit einer Auflösung von 12 Bit. -
Seite 11: Prozessabbild
750-453/040-000 Funktionen 4.2 Prozessabbild Tabelle 1: Prozessabbild des I/O-Moduls, Beispiele für Prozesswerte Eingangs- Zahlenwert Status- strom byte Fehler Binär Hex. Dez. 0 … 20 mA Hex. AI 1 … 4 Messwert Reserviert Diagnose B15 … B4 B3, B2 B1, B0 '0000.0000.0000. 0x0000 0x00 '0001.0000.0000. 0x1000 4.096 0x00 '0010.0000.0000. 0x2000 8.192 0x00 '0011.0000.0000. -
Seite 12: Planung
Produktübergreifende Informationen zum Thema Planung finden Sie im buch I/O System 750 XTR. 5.1 Kompatibilität Das I/O-Modul kann an allen Kopfstationen des WAGO I/O Systems 750 XTR betrieben werden. 5.2 Anforderungen an Beschaltung und Zubehör Alle Feldsignale und alle Feldversorgungen, die an dieses 24V-XTR-Modul angeschlos- sen werden, müssen aus SELV-/PELV-Versorgung(en) gespeist werden! -
Seite 13: Anschlussbeispiel
750-453/040-000 Planung 5.4 Anschlussbeispiel Abbildung 6: Anschlussbeispiel Produkthandbuch | Version: 2.0.0 4AI 0-20mA SE XTR... -
Seite 14: Anhang
Anhang 750-453/040-000 Anhang Hinweis Systemhandbuch lesen! Produktübergreifende Informationen zu den Richtlinien und Normen finden Sie im & Systemhandbuch I/O System 750 XTR. 6.1 Technische Daten, Zulassungen, Richtlinien und Normen Tabelle 2: Prüfwerte: Klimatische und mechanische Umgebungsbedingungen Norm Prüfwert Transporte EN 60870-2-2 Ct2(2k4) (außer Niederschlag/Wasser/Nässe) Mechanische Umgebungsbedingungen EN 61850-3... -
Seite 15: Tabelle 4 Prüfwerte: Emv (Störaussendung)
750-453/040-000 Anhang Tabelle 4: Prüfwerte: EMV (Störaussendung) Norm Prüfwert Gehäuse Störaussendung • EN 55016-2-3 30 dB(µV/m), QP, 30 MHz … 230 MHz 37 dB(µV/m), QP, 230 MHz … 1 GHz 70 dB(µV/m), Peak, 1 GHz … 3 GHz 50 dB(µV/m), AV, 1 GHz … 3 GHz 74 dB(µV/m), Peak, 3 GHz …... -
Seite 16: Tabelle 5 Prüfwerte: Emv (Störfestigkeit)
Anhang 750-453/040-000 Tabelle 5: Prüfwerte: EMV (Störfestigkeit) Norm Prüfwert Elektrostatische Entladung • EN 61000-4-2 8 kV (Kontaktentladung) • IEEE C37.90.3 8 kV (Luftentladung) Hochfrequente elektromagnetische Felder • EN 61000-4-3 20 V/m (80 MHz … 1 GHz) • IEEE C37.90.2 10 V/m (1 GHz … 6 GHz) Schnelle transiente elektrische Störgrößen/Burst •... -
Seite 17: Tabelle 6 Normen Und Einsatzbedingungen Für Bahnanwendungen (En 50155:2017)
12 Dokumentation gem. Anhang G MTBF-Werte (nach MIL-HDBK-217-F2) liegen vor und werden projektspezifisch auf Anfrage zur Verfügung gestellt WAGO ist ein nach dem Qualitätsstandard IRIS zertifiziertes Unternehmen. Tabelle 7: Weitere EMV-Anforderungen für Bahnanwendungen Anforderungen Erfüllte Klasse EBA Regelung Nr. EMV 06 Technische Regeln zur Elektromagnetischen Verträg-... -
Seite 18: Anschlussdaten
Datenblatt | Artikelnummer: 750-453/040-000 4-Kanal-Analogeingang; 0 … 20 mA; Single-Ended; Extrem https://www.wago.com/750-453/040-000 Das Analogeingangsmodul verarbeitet Signale der normierten Größe 0 … 20 mA. Das Eingangssignal wird galvanisch getrennt zur Systemebene mit einer Auflösung von 12 Bit übertragen. Zur Spannungsversorgung wird die interne Systemspannung genutzt. - Seite 19 Datenblatt | Artikelnummer: 750-453/040-000 https://www.wago.com/750-453/040-000 Geometrische Daten Breite 12 mm / 0.472 inch Höhe 100 mm / 3.937 inch Tiefe 67,8 mm / 2.669 inch Tiefe ab Oberkante Tragschiene 60,6 mm / 2.386 inch Mechanische Daten Montageart Tragschiene 35 Werkstoffdaten...
- Seite 20 IEC 60079-0 IECEx TUN 16.0046X (Ex TUEV Nord Cert GmbH ec IIC T4 Gc) UKEx EN 60079-0 UKCA_WA WAGO GmbH & Co. KG GO22UKEX005X_ec UL 121201 E198726 Sec.1 Underwriters Laboratories Inc. (HAZARDOUS LOCA TIONS) Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation! Aktuelle Adressen finden sie unter: w w w.wago.com...
- Seite 21 750-453/040-000 Tabellenverzeichnis Tabellenverzeichnis Tabelle 1 Prozessabbild des I/O-Moduls, Beispiele für Prozesswerte ..........Tabelle 2 Prüfwerte: Klimatische und mechanische Umgebungsbedingungen......... Tabelle 3 Prüfwerte: Schiffbau......................Tabelle 4 Prüfwerte: EMV (Störaussendung) ..................Tabelle 5 Prüfwerte: EMV (Störfestigkeit)..................Tabelle 6 Normen und Einsatzbedingungen für Bahnanwendungen (EN 50155:2017) ....Tabelle 7 Weitere EMV-Anforderungen für Bahnanwendungen............
- Seite 22 Abbildungsverzeichnis 750-453/040-000 Abbildungsverzeichnis Abbildung 1 Ansicht .......................... Abbildung 2 Anzeigeelemente ......................® Abbildung 3 CAGE CLAMP -Anschlüsse ..................Abbildung 4 Leistungskontakte ......................Abbildung 5 Schematisches Schaltbild ..................... Abbildung 6 Anschlussbeispiel ......................Produkthandbuch | Version: 2.0.0 4AI 0-20mA SE XTR...
- Seite 23 750-453/040-000 Abbildungsverzeichnis Produkthandbuch | Version: 2.0.0 4AI 0-20mA SE XTR...
