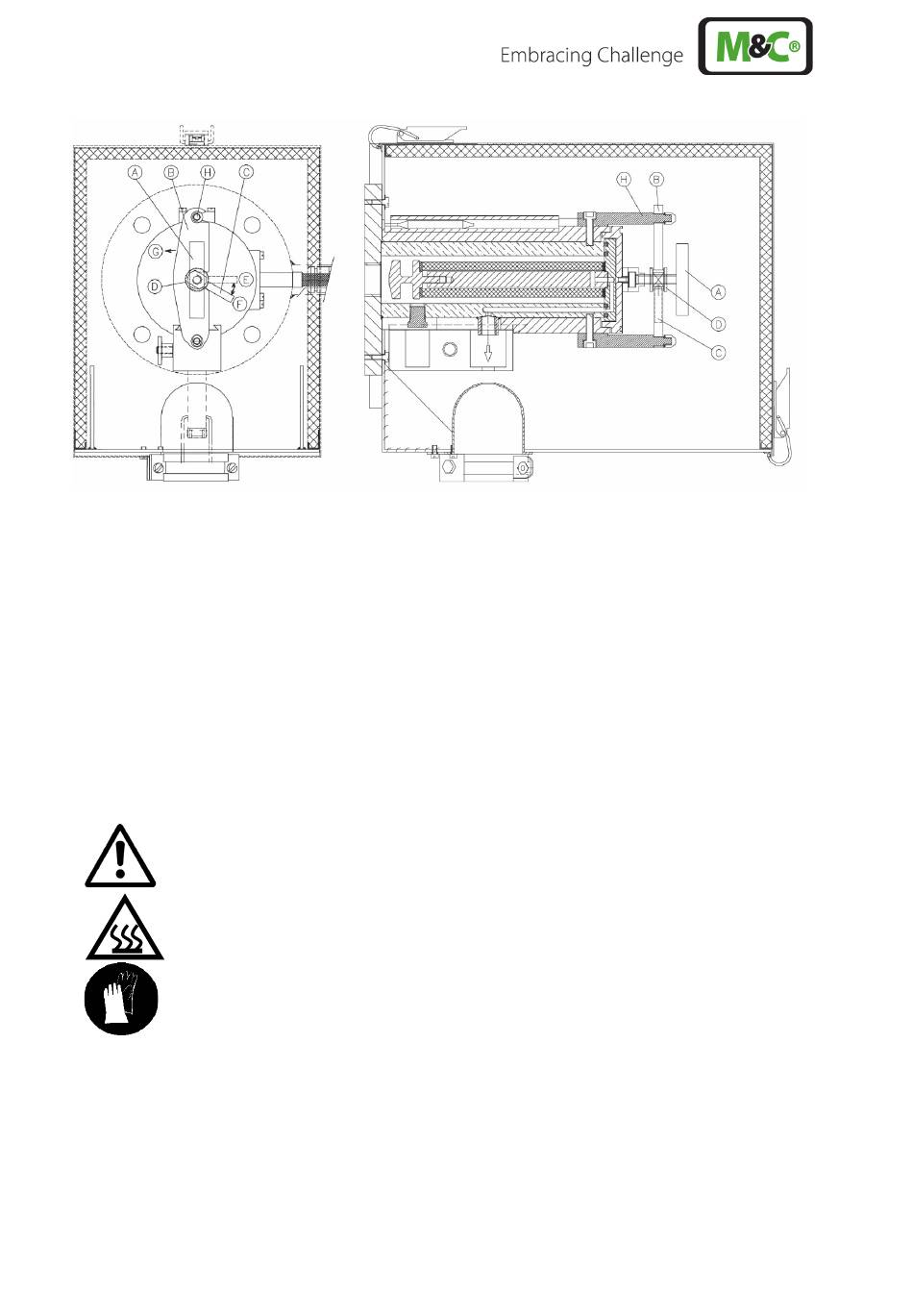

Abbildung 3 Schnittzeichnung der Sonde SP2000-H
Ein Herausnehmen des Filtergehäusedeckels zur Überprüfung oder zum Austausch des Filterelemen-
tes ist wie folgt durchzuführen:
Schutzhaube durch Öffnen der 2 Spannklammern abnehmen;
•
Knebelgriff A ca. 1 Umdrehung nach links drehen, sodass der Deckel angehoben wird;
•
Handgriff C in Position E stellen;
•
Spannbügel B nach links wegschwenken in Richtung G;
•
Mit dem Knebelgriff A den Filtergehäusedeckel herausziehen;
•
Filterelementsitz an der Filterandruckschraube überprüfen und diese wenn nötig handfest
•
nachziehen oder für einen Filterelementwechsel das Filterelement und ev. dazugehörige Dich-
tungen auswechseln;
Warnung!
Filtergehäusedeckel wieder in den Filterraum einschieben;
•
Spannbügel B nach rechts schwenken und mit dem Handgriff C die Ringschraube D in Posi-
•
tion E bringen, dass der Spannbügel in die Ringschraube D und den Gewindebolzen H einras-
tet. Hierzu wenn notwendig die Position der Ringschraube D durch Drehen auf der Gewin-
destange verändern;
• Danach Handgriff C in Position F drehen und den Knebelgriff A durch Rechtsdrehen handfest
anziehen.
www.mc-techgroup.com
Bei Arbeiten während des Betriebes:
Hohe Oberflächentemperaturen!
Das Berühren kann zu Verbrennungen führen.
Schutzhandschuhe tragen und Sonde gegen unbefugten Zugriff si-
chern!
SP2000, SP2300, SP2400 | 1.00.02 19
