Pfannenfräseadapter 'BrainLAB'
1

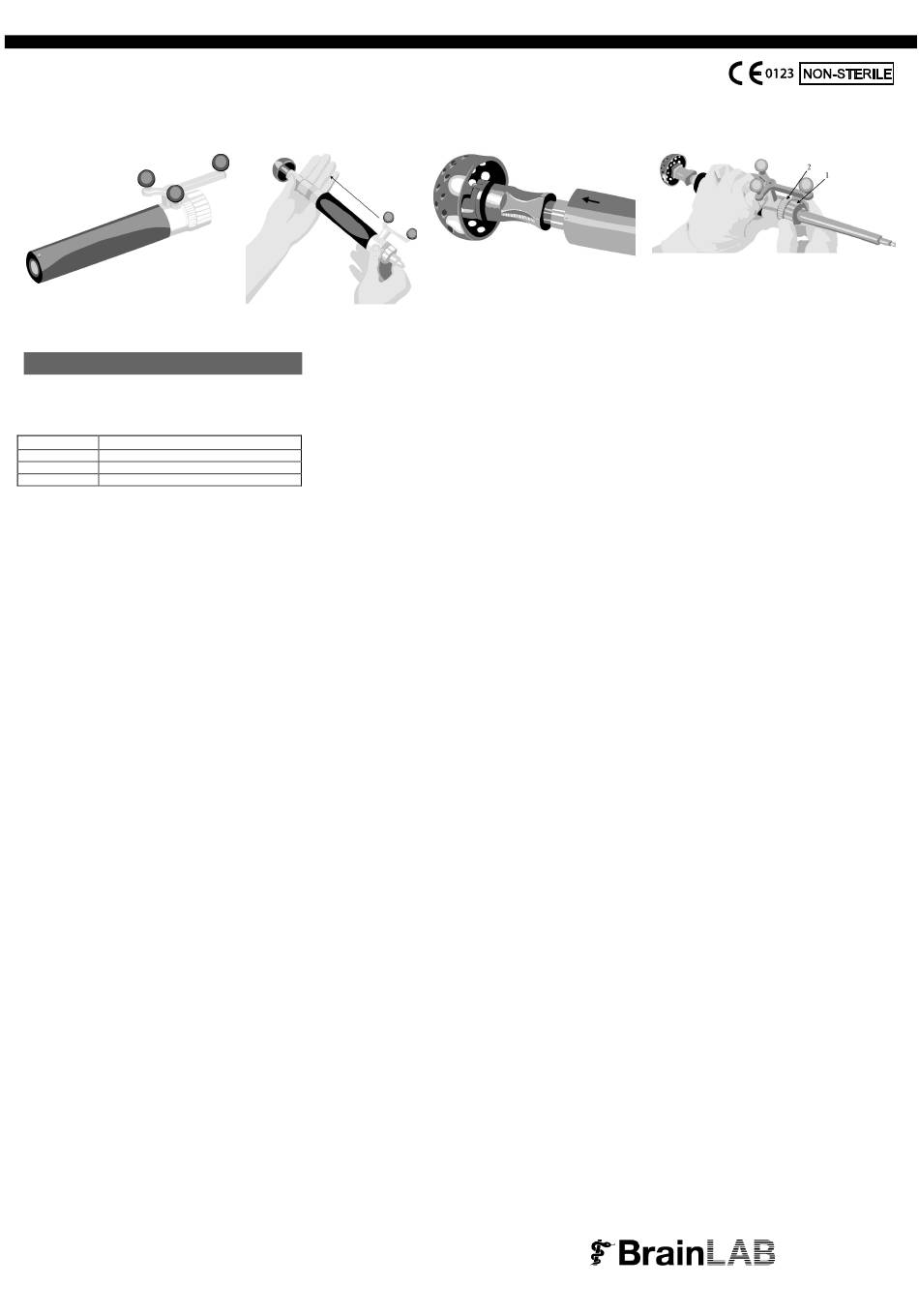

Abb. 1: Pfannenfräse-Adapter
DEUTSCH
Übersicht:
Der Pfannenfräse-Adapter darf nur in Verbindung mit den unten
angegebenen Pfannenfräsegriffen verwendet werden.
Hersteller
Medizintechnisches Gerät
Biomet
Azetabulumgriff Premier II
JMM
Pfannenfräsegriff EZ-Clean
DePuy
Pfannenfräsegriff DePuy Quickset
Warnung:
Der Pfannenfräse-Adapter darf nur in
Verbindung mit den angegebenen Instrumenten verwendet
werden. BrainLAB übernimmt keine Haftung, wenn der
Pfannenfräse-Adapter in Verbindung mit anderen Geräten
verwendet wird.
Warnung:
Falls der Pfannenfräse-Adapter zu Boden fällt
oder auf andere Weise beschädigt wird, muss er sofort zu
Reparatur- und Testzwecken an BrainLAB geschickt werden.
Warnung:
Der Pfannenfräse-Adapter ist ein hochpräzises,
vorkalibriertes Instrument und ein empfindliches medizinisches
Gerät. Der Umgang damit erfordert äußerste Vorsicht.
Anbringen des Pfannenfräse-Adapters:
Stellen Sie vor Anbringen des Pfannenfräse-Adapters sicher,
dass alle reflektierendenMarkerkugeln der Referenzeinheit in
einwandfreiem Zustand sind.
1. Schieben Sie zuerst den Adapter auf den Fräseschaft (siehe
Abb. 2).
2. Stellen Sie vor dem Befestigen des Pfannenfräse-Adapters
sicher, dass der Pfeil auf dem Adapter zum Kopf der
Pfannenfräse weist (siehe Abb. 3). Ansonsten kann nicht genau
navigiert werden.
Warnung:
Der Pfeil auf dem Pfannenfräse-Adapter muss
beim Anbringen des Adapters zum Patienten weisen, d. h. zum
Kopf der Pfannenfräse.
3. Zwei Muttern stellen einen festen Sitz des Pfannenfräse-
Adapters sicher (siehe Abb. 4). Ziehen Sie zuerst Mutter (1) und
dann Mutter (2) fest.
4. Mutter (1) sichert die Hülse des Pfannenfräse-Adapters
gegen Verrutschen. Mutter (2) sichert Mutter (1) gegen
unbeabsichtigtes Lösen. Stellen Sie beim Festziehen von
Mutter (2) sicher, dass die Fräse noch leicht drehbar ist. Eine
sichere Befestigung gewährleistet eine genaue Navigation der
Fräse.
Warnung:
Stellen Sie vor der Navigation sicher, dass beide
Muttern ordnungsgemäß festgezogen sind.
5. Sobald der Pfannenfräse-Adapter wie oben beschrieben an
der Fräse befestigt ist, überprüfen Sie die bei der
Vokalibrierung erzielte Genauigkeit mithilfe der ICM 4.0.
Details hierzu finden Sie im entsprechenden Klinischen
Benutzerhandbuch.
6. Die Fräse kann nun zur gewünschten Position navigiert
werden. Details hierzu finden Sie im entsprechenden Klinischen
Benutzerhandbuch.
Warnung:
Stellen Sie bei Verwendung des Pfannenfräse-
Adapters sicher, dass er immer zum Kopf der Fräse geschoben
wird. So wird eine maximale Genauigkeit gewährleistet.
Warnung:
Der Pfannenfräse-Adapter darf nicht verwendet
werden, wenn kritische Ungenauigkeiten oder loser Sitz selbst
nach dem Festziehen der Muttern festgestellt werden. Das
Gerät muss dann zur Überprüfung und Reparatur an BrainLAB
geschickt werden.
Für weitere Informationen schlagen Sie bitte im
Benutzerhandbuch nach oder kontaktieren Sie unseren
Kundenservice.
BrainLAB AG
Kundendienst:
Ammerthalstraße 8
support@brainlab.com
85551 Heimstetten
Nord- und Südamerika: +1 800 597 5911
Deutschland
Europa&alle übrigen Länder: +49 89 99 15 68 44
2
Abb. 2: Schieben des Adapters auf den
Fräseschaft
Seite 2/ 5
BL-IL-41879-04-Rev1
41879-04
3
Abb. 3: Ausrichtung des Pfannenfräse-
Adapters
4
Abb. 4: Anziehen der Pfannenfräse-Muttern
