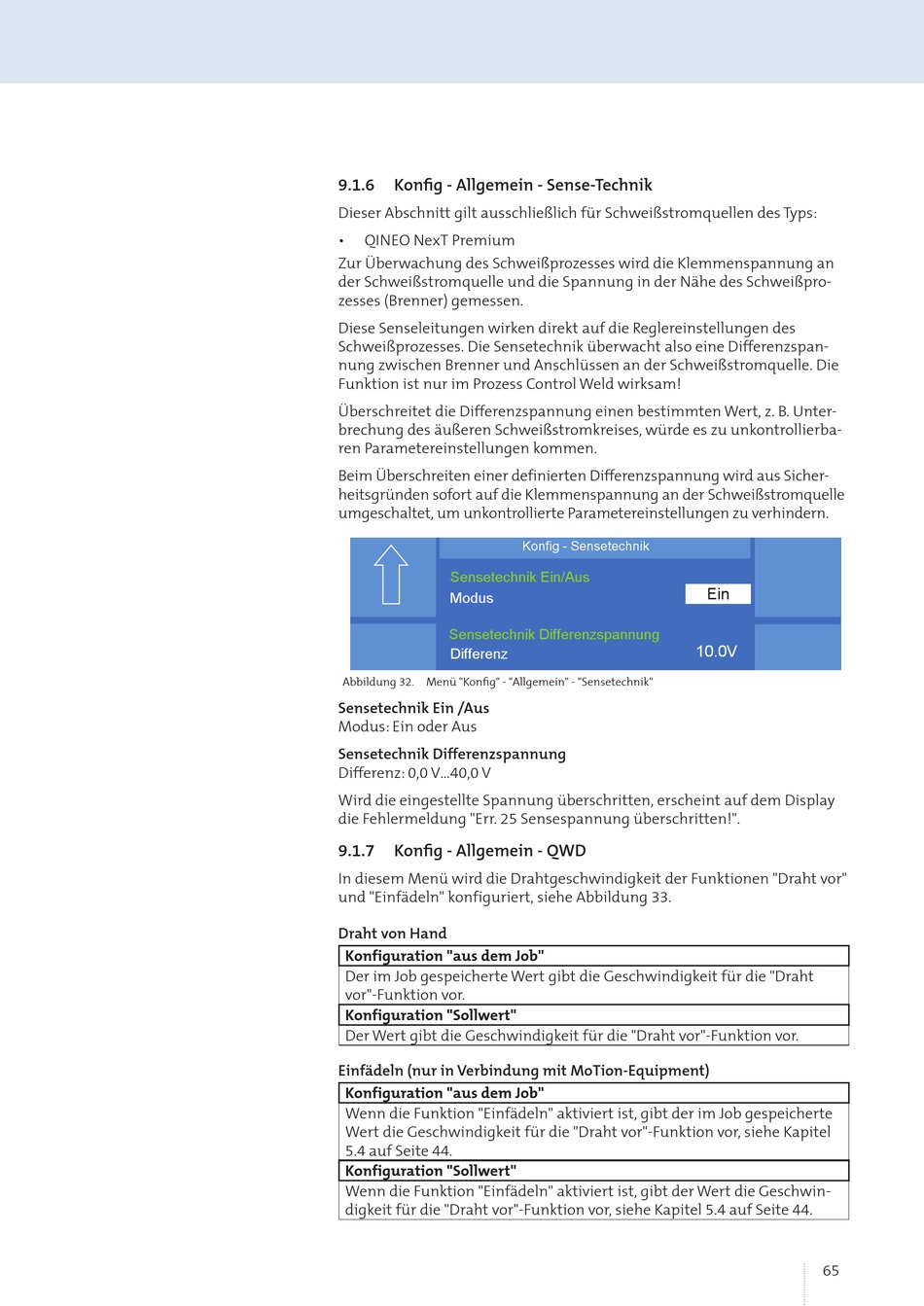

9.1.6

Konfig - Allgemein - Sense-Technik

Dieser Abschnitt gilt ausschließlich für Schweißstromquellen des Typs:
• QINEO NexT Premium
Zur Überwachung des Schweißprozesses wird die Klemmenspannung an
der Schweißstromquelle und die Spannung in der Nähe des Schweißpro-
zesses (Brenner) gemessen.
Diese Senseleitungen wirken direkt auf die Reglereinstellungen des
Schweißprozesses. Die Sensetechnik überwacht also eine Differenzspan-
nung zwischen Brenner und Anschlüssen an der Schweißstromquelle. Die
Konfig  Allgemein  Konfig - Sensetechnik
Funktion ist nur im Prozess Control Weld wirksam!
Überschreitet die Differenzspannung einen bestimmten Wert, z. B. Unter-
brechung des äußeren Schweißstromkreises, würde es zu unkontrollierba-
ren Parametereinstellungen kommen.
Beim Überschreiten einer definierten Differenzspannung wird aus Sicher-
heitsgründen sofort auf die Klemmenspannung an der Schweißstromquelle
umgeschaltet, um unkontrollierte Parametereinstellungen zu verhindern.
Sensetechnik Ein/Aus
Modus
Sensetechnik Differenzspannung
Differenz
Abbildung 32. Menü "Konfig" - "Allgemein" - "Sensetechnik"
Sensetechnik Ein /Aus
Modus: Ein oder Aus
Sensetechnik Differenzspannung
Differenz: 0,0 V...40,0 V
Wird die eingestellte Spannung überschritten, erscheint auf dem Display
Puls 4 -Takt
die Fehlermeldung "Err. 25 Sensespannung überschritten!".
9.1.7

Konfig - Allgemein - QWD

1.2 mm Fe
In diesem Menü wird die Drahtgeschwindigkeit der Funktionen "Draht vor" 82% Argon 18% Co
und "Einfädeln" konfiguriert, siehe Abbildung 33.
Draht von Hand
Konfiguration "aus dem Job"
Der im Job gespeicherte Wert gibt die Geschwindigkeit für die "Draht
vor"-Funktion vor.
Konfiguration "Sollwert"
Der Wert gibt die Geschwindigkeit für die "Draht vor"-Funktion vor.
Einfädeln (nur in Verbindung mit MoTion-Equipment)
Konfiguration "aus dem Job"
Wenn die Funktion "Einfädeln" aktiviert ist, gibt der im Job gespeicherte
Wert die Geschwindigkeit für die "Draht vor"-Funktion vor, siehe Kapitel
5.4 auf Seite 44.
Konfiguration "Sollwert"
Wenn die Funktion "Einfädeln" aktiviert ist, gibt der Wert die Geschwin-
digkeit für die "Draht vor"-Funktion vor, siehe Kapitel 5.4 auf Seite 44.
Konfig - Sensetechnik
10.0V
V
2
Ein
0.0
A
0
