Anschlussübersicht P5 Master - Cloos QINEO NexT Betriebsanleitung

1
Anschluss Brennerschlauchpaket
2 Brennerkühlung Vorlauf
3 Brennerkühlung Rücklauf
4
Schweißstromanschluss
Schnellkupplung Kühlung
5
Rücklauf
Schnellkupplung Kühlung
6
Vorlauf
7 Schnellkupplung Gas
8 Steckdose zur Steuerleitung
9
Optionaler Anschluss RC-Modul
172
QINEO Wire Drive P5 Master

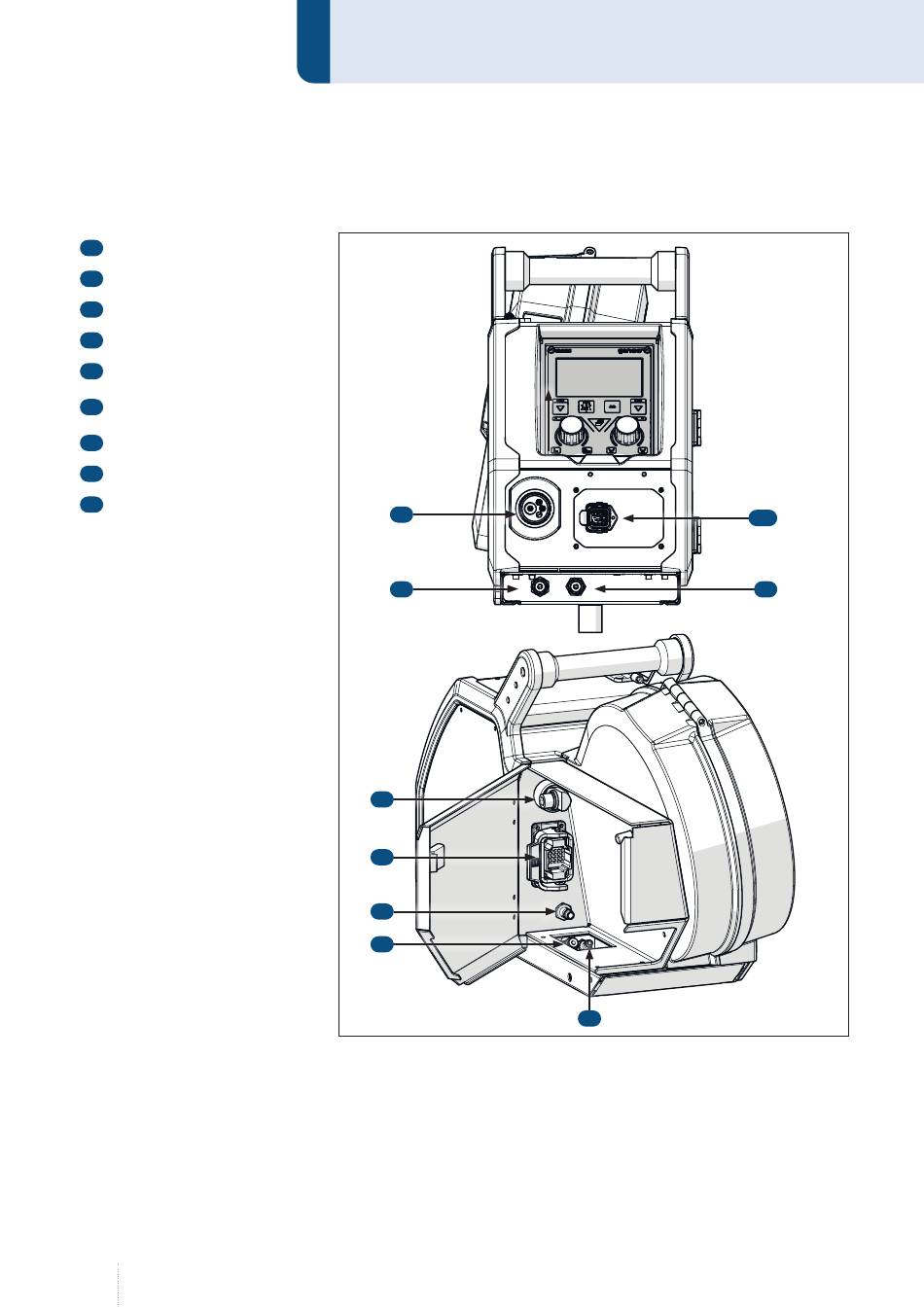

3.1 Anschlussübersicht P5 Master
