Grundfos CUE Sicherheitshinweise Seite 7

Aggressive Umgebung
Der CUE darf nicht in einer Umgebung
installiert werden, in der die Luft
Flüssigkeiten, Gase oder Partikel
aufweist, die zur Beeinträchtigung
oder Beschädigung der elektronischen
Komponenten führen können.
Der CUE verfügt über eine große Anzahl an mechanischen und
elektronischen Komponenten. Diese sind empfindlich gegenüber
Umwelteinflüssen.
Leistungsminderung bei niedrigem Luftdruck
Ab Höhen über 2000 m können die
PELV-Anforderungen nicht eingehalten
werden.
PELV = Schutzkleinspannung.
Bei niedrigem Luftdruck ist die Kühlleistung der Luft herabgesetzt.
Deshalb reduziert der CUE automatisch seine Leistung, um eine
Überlastung zu verhindern.
In solchen Fällen kann es notwendig sein, einen CUE mit einer
höheren Leistung auszuwählen.
Montage
Die Größe der einzelnen CUE-Gehäuse wird durch die jeweilige
Schutzart bestimmt. Der Zusammenhang zwischen der Schutzart
und dem Gehäusetyp ist in der Tabelle im Abschnitt „Technische
Daten" dargestellt.
Schutzarten
Produkte mit integrierter STO-Sicherheitsfunktion müssen in einem
IP54-Schaltschrank gemäß IEC 60529 oder in einer gleichwertigen
Umgebung installiert werden. Bei speziellen Anwendungen kann
eine höherer IP-Schutzart erforderlich sein.
Platzbedarf und Luftzirkulation
Die Frequenzumrichter CUE können nebeneinander montiert
werden. Um jedoch eine ausreichende Luftkühlung zu
gewährleisten, müssen folgende Anforderungen erfüllt sein:
• Ausreichender Freiraum oberhalb und unterhalb des CUE-
Schaltschranks. Siehe das nachfolgende Diagramm.
• Umgebungstemperatur bis zu 50 °C.
• Der CUE-Schaltschrank muss direkt an die Wand montiert oder
mit einer Rückwand versehen werden.

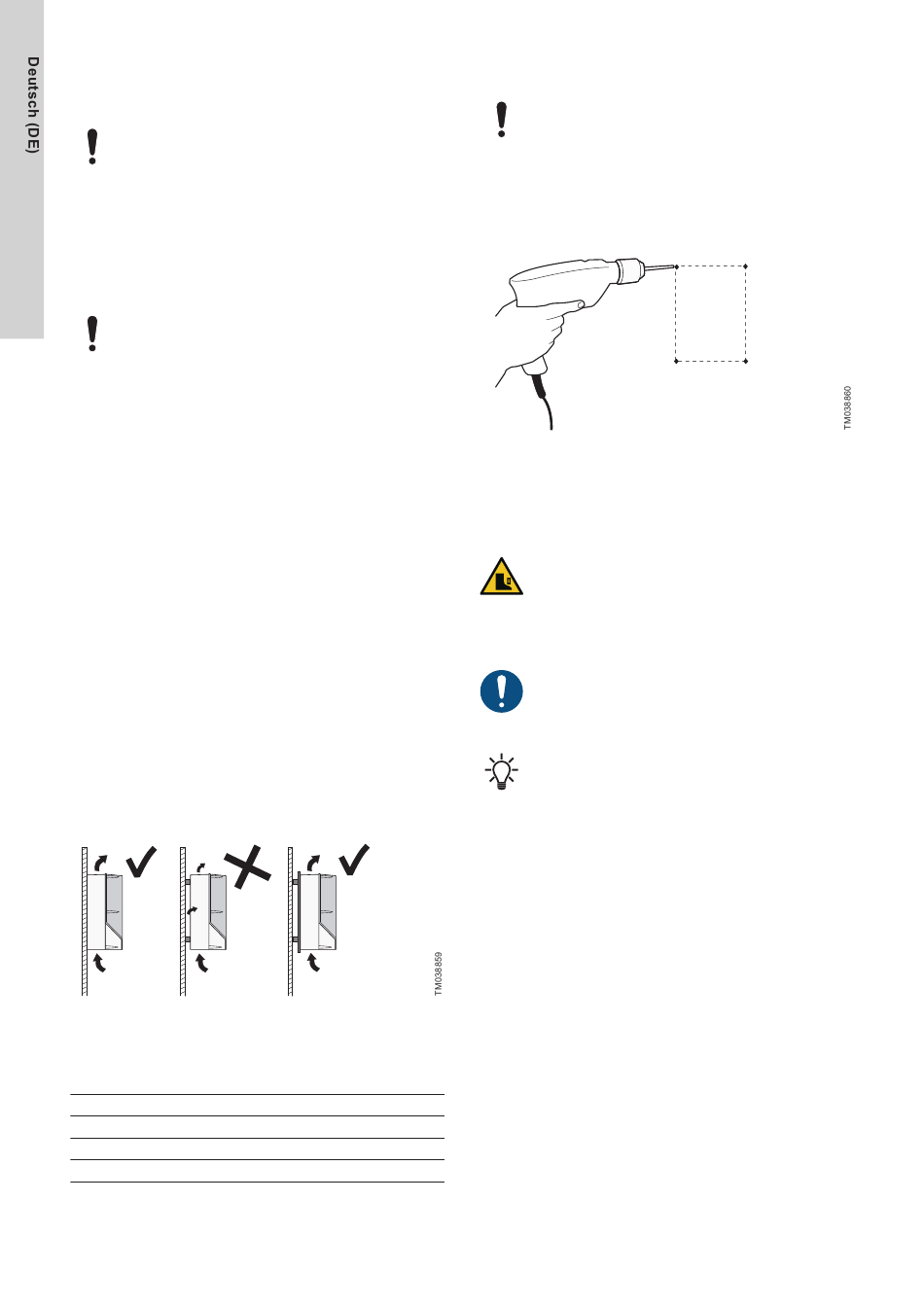

Montage des CUE direkt an der Wand oder mit einer Rückwand
Erforderlicher Freiraum oberhalb und unterhalb des CUE-
Schaltschranks:
Gehäuse
A2, A3, A4, A5
B1, B2, B3, B4, C1, C3
C2, C4, D1h, D2h, D5h, D7h
32
Freiraum [mm (Zoll)]
100 (3.9)
200 (7.9)
225 (8.9)
Montage
Der Betreiber ist dafür verantwortlich,
dass der CUE sicher an einer festen
Oberfläche montiert wird.
1. Zeichnen Sie die Montagelöcher an und bohren Sie sie.
2. Setzen Sie die Schrauben unten ein. Ziehen Sie sie jedoch nicht
fest. Bringen Sie den CUE an und ziehen Sie die vier
Schrauben fest.
Bohren der Wandlöcher
Bodenaufstellung
WARNUNG
Quetschung der Füße
Tod oder ernsthafte Personenschäden
‐
Der CUE ist sehr schwer und kann
umkippen, falls der Sockel nicht
am Boden verankert wird.
Der Betreiber ist dafür verantwortlich,
dass der CUE sicher an einer festen
Oberfläche montiert wird.
Für weitere Informationen siehe die
Anweisungen, die dem Sockel-Satz
beiliegen.
Mithilfe eines Sockels (nicht im Lieferumfang enthalten) kann der
CUE auch am Boden montiert werden.
1. Zeichnen Sie die Montagelöcher am Boden an. Siehe die
Abbildung unten.
2. Bohren Sie die Löcher.
3. Montieren Sie den Sockel auf dem Boden.
4. Befestigen Sie den CUE mit den beiliegenden Schrauben am
Sockel.
b
a a
b
