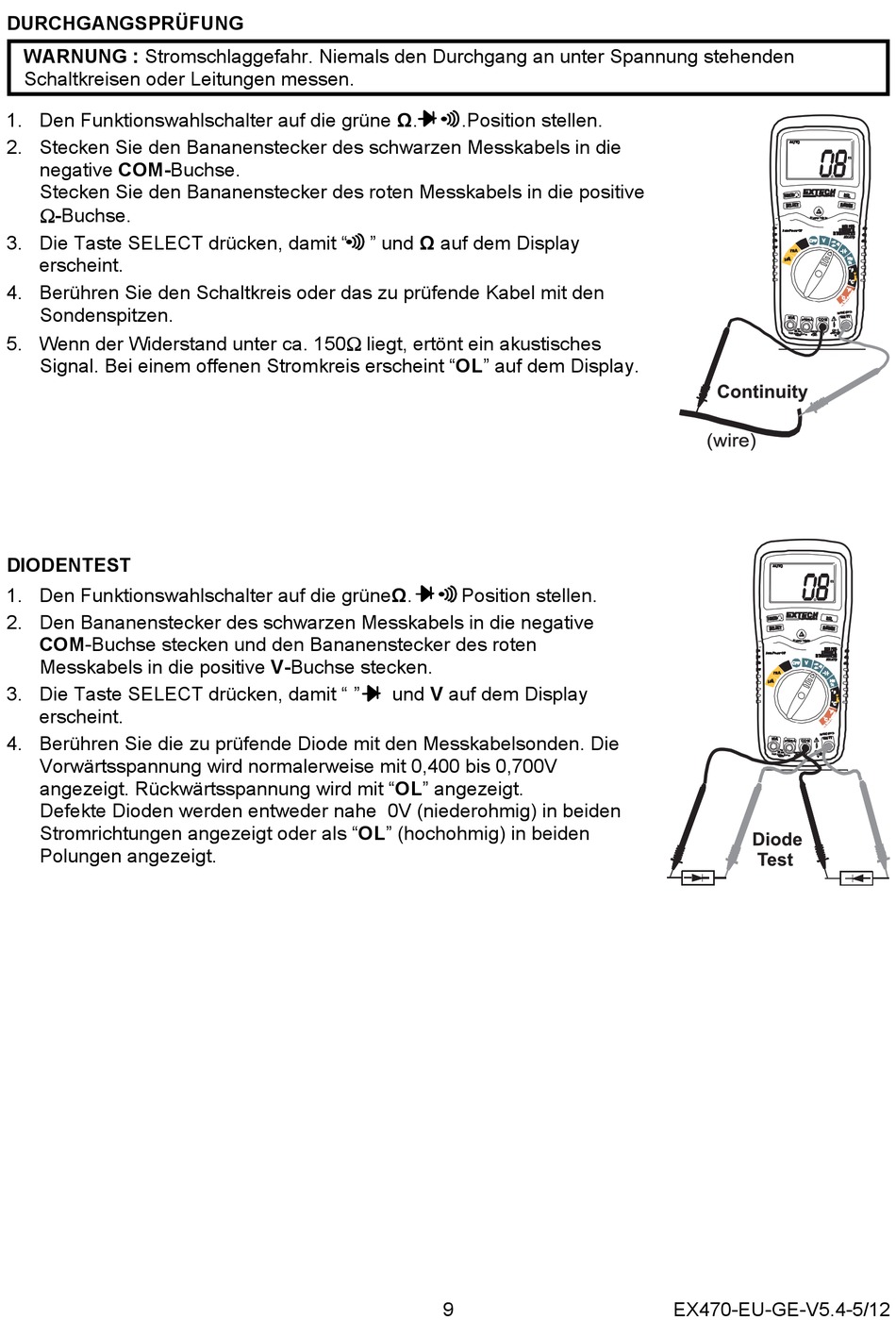

DURCHGANGSPRÜFUNG
WARNUNG : Stromschlaggefahr. Niemals den Durchgang an unter Spannung stehenden
Schaltkreisen oder Leitungen messen.
1. Den Funktionswahlschalter auf die grüne Ω.
2. Stecken Sie den Bananenstecker des schwarzen Messkabels in die
negative COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in die positive
-Buchse.
3. Die Taste SELECT drücken, damit "
erscheint.
4. Berühren Sie den Schaltkreis oder das zu prüfende Kabel mit den
Sondenspitzen.
5. Wenn der Widerstand unter ca. 150 liegt, ertönt ein akustisches
Signal. Bei einem offenen Stromkreis erscheint "OL" auf dem Display.
DIODENTEST
1. Den Funktionswahlschalter auf die grüneΩ.
2. Den Bananenstecker des schwarzen Messkabels in die negative
COM-Buchse stecken und den Bananenstecker des roten
Messkabels in die positive V-Buchse stecken.
3. Die Taste SELECT drücken, damit " "
erscheint.
4. Berühren Sie die zu prüfende Diode mit den Messkabelsonden. Die
Vorwärtsspannung wird normalerweise mit 0,400 bis 0,700V
angezeigt. Rückwärtsspannung wird mit "OL" angezeigt.
Defekte Dioden werden entweder nahe 0V (niederohmig) in beiden
Stromrichtungen angezeigt oder als "OL" (hochohmig) in beiden
Polungen angezeigt.
.Position stellen.
" und Ω auf dem Display
. Position stellen.
und V auf dem Display
