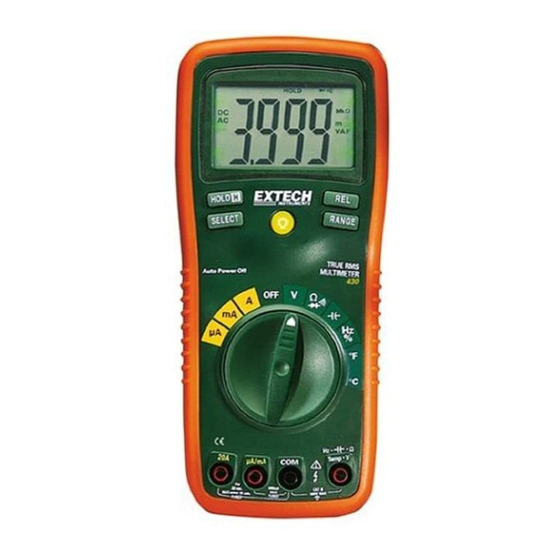

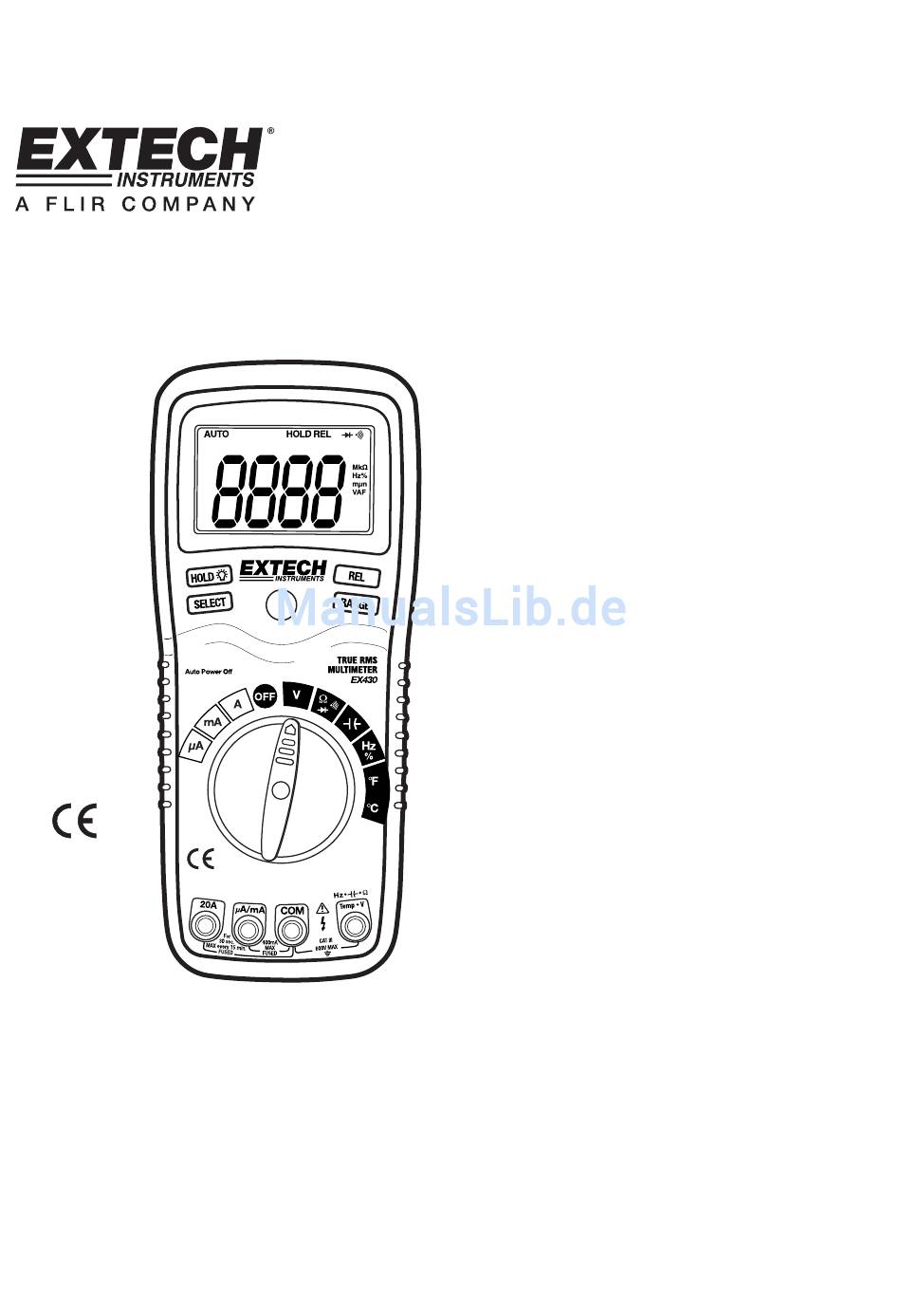

- Seite 1 Bedienungsanleitung Digitale Handmultimeter True RMS Messung (Echteffektivwert) Extech 430...
-
Seite 2: Internationale Sicherheitssymbole
Einführung Wir gratulieren Ihnen zum Kauf des Extech 430 (Teilenummer EX430) True RMS-Multimeter. Dieses Messgerät bietet Ihnen Messfunktionen wie Wechsel-/Gleichspannung, Wechsel- /Gleichstrom, Widerstand, elektr. Kapazität, relative Einschaltdauer, Diodentest und Durchgangsprüfung plus Temperaturmessung mit Thermoelement. Bei sorgfältiger und vorsichtiger Behandlung wird Ihnen dieses Gerät jahrelange zuverlässige Dienste leisten. - Seite 3 ACHTUNG • Unsachgemäße Benutzung dieses Messgerätes kann zu Schäden, Stromschlägen, Verletzungen oder Lebensgefahr führen. Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. • Vor dem Auswechseln der Batterien oder Sicherungen, klemmen Sie bitte immer die Messleitungen ab. • Überprüfen Sie vor der Benutzung die Messleitungen und das Messgerät auf eventuelle Schäden.
-
Seite 4: Sicherheitsanweisungen
ÜBERSPANNUNG KATEGORIE III Dieses Messgerät entspricht den Normen für ÜBERSPANNUNG, , CAT III gemäß IEC 610- 1-2001. Messgeräte der Kategorie III sind vor transienten Überspannungen in festen Anlagen auf Verteilerebene geschützt. Zu den Beispielen gehören Schalter in stationären Anlagen und Ausrüstungen zum industriellen Gebrauch mit einer permanenten Verbindung zu den festen Anlagen. -
Seite 5: Bedienelemente Und Buchsen
Bedienelemente und Buchsen 1. LC-Display (4000 Zählimpulse) 2. HOLD 3. Auswahltaste 4. Funktionswahlschalter 5. mA, uA und A-Eingangsbuchsen 6. COM-Eingangsbuchse 7. Plus-Eingangsbuchse 8. RANGE-Haltetaste (Messbereich) 9. RELATIVE-Taste 10. Taste für die Hintergrundbeleuchtung 11. Schutzgummi Hinweis: Standfuß zum Ausklappen und Batteriefach befinden sich auf der Geräterückseite. Symbole und Anzeigen •))) Durchgang... - Seite 6 Bedienungsanleitung WARNUNG : Stromschlaggefahr. Wechselstrom- und Gleichstrom-Hochspannungskreise sind sehr gefährlich und sollten mit äußerster Vorsicht gemessen werden. 1. IMMER den Funktionswahlschalter auf OFF (Aus) stellen, wenn das Messgerät nicht in Betrieb ist. 2. Wenn “OL” während einer Messung angezeigt wird, dann überschreitet der Messwert den gewählten Messbereich.
- Seite 7 WECHELSPANNUNGSMESSUNGEN WARNUNG : Stromschlaggefahr. Die Sondenspitzen sind manchmal nicht lang genug, um die spannungsführenden Teile in manchen 240V-Gerätesteckdosen zu berühren, da die Kontakte tief in den Steckdosen eingelassen sind. Daher wird bei einer Messung unter Umständen 0 Volt angezeigt, obwohl sich tatsächlich Spannung in der Steckdose befindet.
- Seite 8 GLEICHSTROMMESSUNGEN VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen auf der 20 A- Skala durch. Wenn Sie 30 Sekunden überschreiten, können das Messgerät und/oder die Messkabel beschädigt werden. 1. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse. 2.
- Seite 9 WECHSELSTROMMESSUNGEN VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen auf der 20 A- Skala durch. Wenn Sie 30 Sekunden überschreiten, können das Messgerät und/oder die Messkabel beschädigt werden. 1. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse. 2.
- Seite 10 DURCHGANGSPRÜFUNG WARNUNG : Stromschlaggefahr. Niemals den Durchgang an unter Spannung stehenden Schaltkreisen oder Leitungen messen. 1. Den Funktionswahlschalter auf die grüne… ..Position stellen. 2. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse. Stecken Sie den Bananenstecker des roten Messkabels in die Ω...
- Seite 11 MESSUNGEN DER ELEKTRISCHEN KAPAZITÄT WARNUNG : Stromschlaggefahr. Vor der Kapazitätsmessung, das zu prüfende Gerät vom Strom abklemmen und alle Kondensatoren entladen. Die Batterie herausnehmen und die Leitungskabel abklemmen. 1. Den Funktionsdrehschalter auf die grüne…..Position stellen. 2. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse.
- Seite 12 KONTAKTTEMPERATURMESSUNGEN 1. Den Funktionswahlschalter auf die schwarze Typ K Position °C oder °F stellen. 2. Die Temperatursonde in die Eingangsbuchsen stecken und dabei auf die richtige Polung achten. 3. Die Spitze des Temperaturfühlers an die Stelle führen, deren Temperatur gemessen werden soll.
- Seite 13 MANUELLE/AUTOMATISCHE BEREICHSEINSTELLUNG Wenn das Messgerät zum ersten Mal eingeschaltet wird, dann stellt sich die automatische Bereichseinstellung ein. Diese wählt automatisch den besten Bereich für die durchzuführenden Messungen und ist im Allgemeinen die beste Methode für die meisten Messungen. Für Messsituationen, die eine manuelle Einstellung des Messbereichs erfordern, wie folgt vorgehen: Die Taste RANGE drücken.
-
Seite 14: Technische Daten
Technische Daten Messfunktion Reichweite Auflösung Präzision ±(0,3% Messung + 2 Ziffern) Gleichstrom- 400mV 0,1mV Spannung 0,001V ±(0,5% Messung + 2 Ziffern) 0,01V 400V 0,1V ±(0,8% Messung +3 Ziffern) 1.000V Wechselstro 50 bis 400 Hz 400 Hz bis 1kHz m-Spannung ±(1,5% Messung +15 ±(2,5% Messung + 15 400mV 0,1mV... -
Seite 15: Messfunktion Reichweite Auflösung
Messfunktion Reichweite Auflösung Präzision ±(1,5% Messung +5 Ziffern) Frequenz 5.000Hz 0,001Hz 50,00Hz 0,01Hz 500,0Hz 0,1Hz 5.000kHz 0,001kHz ±(1,2% Messung + 2 Ziffern) 50,00kHz 0,01kHz 500,0kHz 0,1kHz 5.000MHz 0,001MHz ±(1,5% Messung +4 Ziffern) 10,00MHz 0,01MHz Empfindlichkeit: 0.8V rms min. @ 20% bis 80% rel. Einschaltdauer und <100kHz;... - Seite 16 EX430-EU_GER V5.2 8/07...
-
Seite 17: Wartung
Wartung WARNUNG: Stromschlaggefahr. Trennen Sie das Messgerät vom Netz, entfernen Sie die Messleitungen aus den Eingangsbuchsen und schalten Sie das Messgerät AUS, bevor Sie das Gehäuse öffnen. Betreiben Sie das Gerät nicht, wenn das Gehäuse geöffnet ist. Bei sorgfältiger Behandlung und Beachtung der Pflegeanweisungen, wird Ihnen dieses Multimeter jahrelange zuverlässige Dienste leisten: MESSGERÄT TROCKEN HALTEN. -
Seite 18: Auswechseln Der Sicherungen
Den rückseitigen Deckel wieder aufsetzen, Batterie einlegen und den Batteriefachdeckel schließen. WARNUNG : Stromschlaggefahr. das Messgerät nicht bedienen, bevor der Sicherungsdeckel richtig aufgesetzt und verschlossen ist. Copyright © 2005 Extech Instruments Corporation Alle Rechte vorbehalten, einschließlich das Recht zur vollständigen oder teilweisen Reproduktion in beliebiger Form. www.extech.com...
