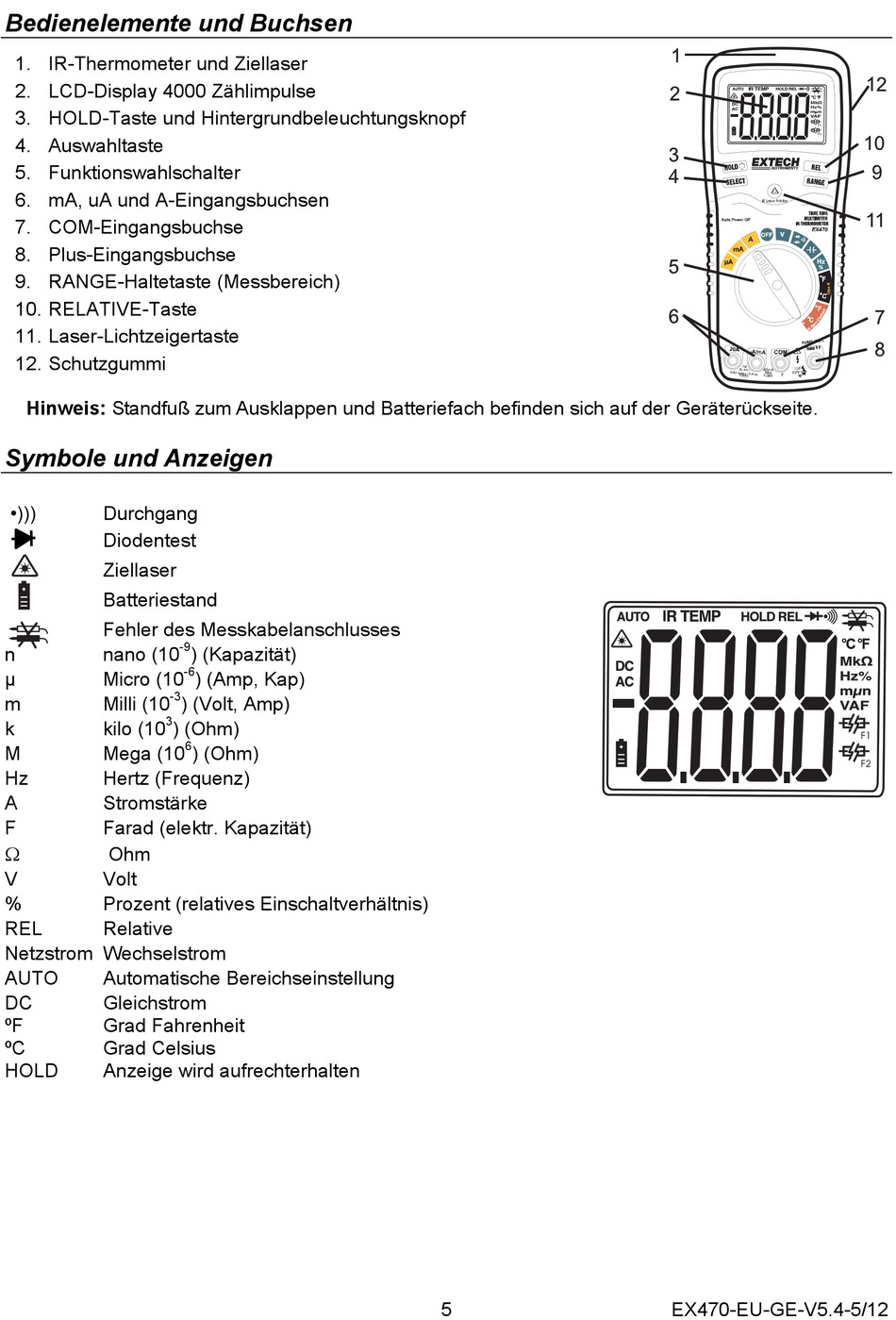

Bedienelemente und Buchsen
1. IR-Thermometer und Ziellaser
2. LCD-Display 4000 Zählimpulse
3. HOLD-Taste und Hintergrundbeleuchtungsknopf
4. Auswahltaste
5. Funktionswahlschalter
6. mA, uA und A-Eingangsbuchsen
7. COM-Eingangsbuchse
8. Plus-Eingangsbuchse
9. RANGE-Haltetaste (Messbereich)
10. RELATIVE-Taste
11. Laser-Lichtzeigertaste
12. Schutzgummi
Hinweis: Standfuß zum Ausklappen und Batteriefach befinden sich auf der Geräterückseite.
Symbole und Anzeigen
•)))
Durchgang
Diodentest
Ziellaser
Batteriestand
Fehler des Messkabelanschlusses
n
nano (10
µ
Micro (10
-3
m
Milli (10
3
k
kilo (10
) (Ohm)
M
Mega (10
Hz
Hertz (Frequenz)
A
Stromstärke
F
Farad (elektr. Kapazität)
Ohm
V
Volt
%
Prozent (relatives Einschaltverhältnis)
REL
Relative
Netzstrom Wechselstrom
AUTO
Automatische Bereichseinstellung
DC
Gleichstrom
ºF
Grad Fahrenheit
ºC
Grad Celsius
HOLD
Anzeige wird aufrechterhalten
-9
) (Kapazität)
-6
) (Amp, Kap)
) (Volt, Amp)
6
) (Ohm)
5
EX470-EU-GE-V5.4-5/12
