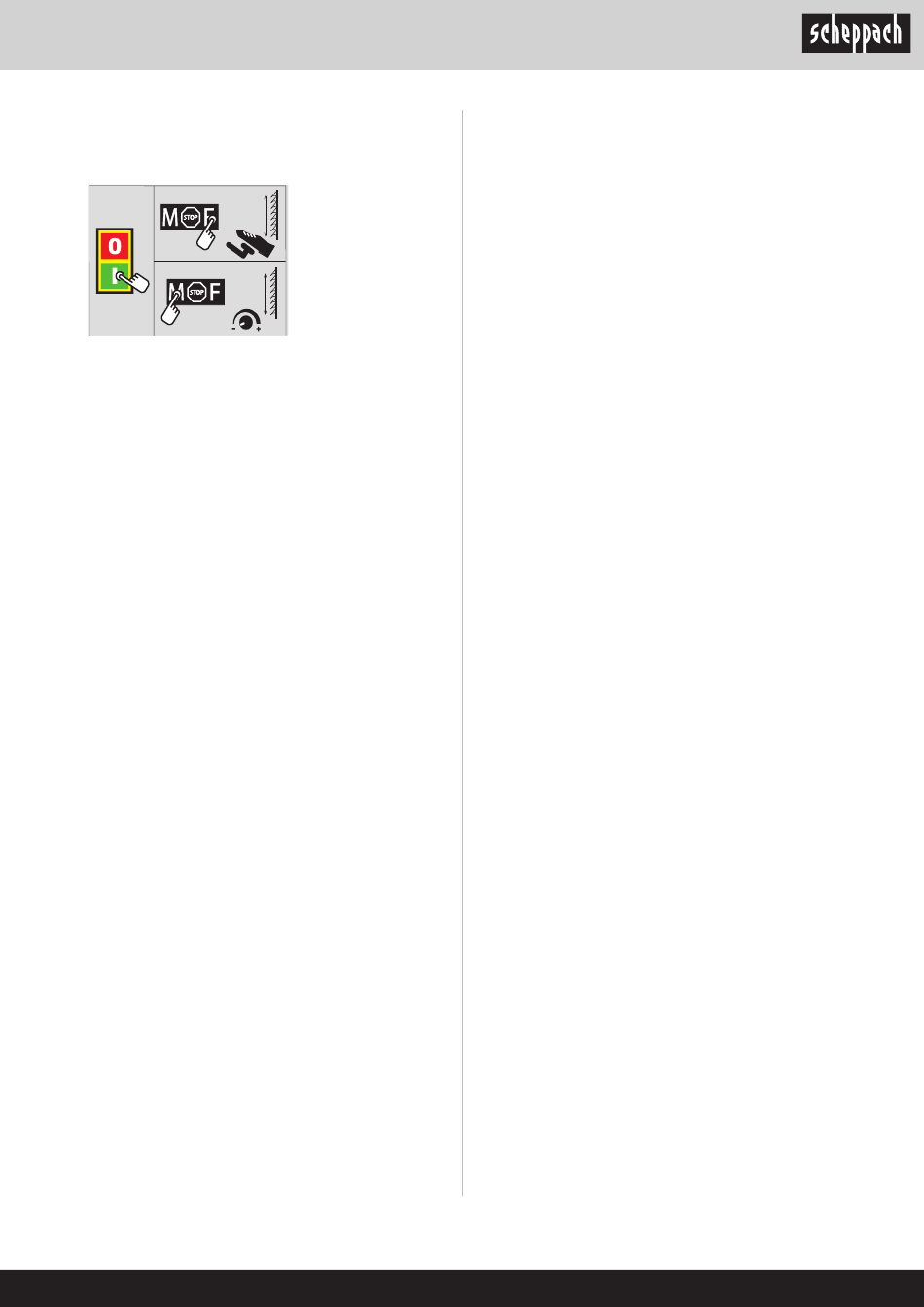

9.5 Pracovní režim (obr. 1, 2)
Vyřezávací pilu lze obsluhovat manuálně nebo nož-
ním pedálem.
9.5.1 Manuální řízení
1.
Ujistěte se, že je stroj zapnutý.
2.
K manuální obsluze pily přepněte přepínač pra-
covního režimu (17) do polohy „M".
3.
Nastavte regulátorem počtu zdvihů (18) počet
zdvihů vhodný pro materiál (viz 9.4).
9.5.2 Řízení nožním pedálem
1.
Ujistěte se, že je stroj zapnutý.
2.
K obsluze pily nožním pedálem (7) přepněte
přepínač pracovního režimu (17) do polohy „F".
3.
Počet zdvihů lze nyní regulovat polohou nožního
pedálu. Při úplném sešlápnutí nožního pedálu
(7) dosáhnete maximálního počtu zdvihů.
OPATRNĚ
Při přepnutí řízení nožním pedálem na manuální říze-
ní se stroj automaticky rozběhne. Počet zdvihů odpo-
vídá počtu zdvihů, nastavenému na regulátoru počtu
zdvihů (18).
9.6 Provedení vnitřních řezů
Touto vyřezávací pilou je možné provádět vnitřní řezy
do obrobků bez poškození vnější strany nebo obvodu
obrobku.
1.
Vyjměte pilový list (22) způsobem popsaným v
bodu 9.1.3.
2.
Vyvrtejte do obrobku otvor.
3.
Položte obrobek otvorem nad otvor stolní vložky
(26) na stole pily (6).
4.
Nainstalujte pilový list (22) otvorem v obrobku a
nastavte napnutí listu.
5.
Po dokončení vnitřních řezů vyjměte pilový list
(22) z držáku listu (způsobem popsaným v bodu
9.1.3).
6.
Odeberte obrobek ze stolu.
9.7 Provádění pokosových řezů (obr. 14)
VAROVÁNÍ
Při provádění pokosových řezů buďte velmi opatrní.
Nakloněním stolu pily existuje větší pravděpodobnost
sklouznutí. Hrozí nebezpečí zranění.
1.
K provádění pokosových řezů upravte vzdále-
nost krytu pilového listu k pracovnímu stolu od-
povídajícím způsobem.
2.
Natočte stůl tak, že uvolníte aretační páčku (14)
a nakloníte stůl pily (6) do požadované polohy.
3.
Utáhněte aretační páčku (14).
10. Elektrická přípojka
Instalovaný elektromotor je zabudován v provo-
zuschopném stavu. Přípojka musí odpovídat pří-
slušným předpisům VDE a DIN.
Těmto předpisům musí odpovídat síťová přípojka
zákazníka i použité prodlužovací kabely.
Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Poškození tlakem, je-li přívodní kabel veden ok-
nem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení
přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zá-
suvky ve stěně.
• Protržení v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmí být po-
užívány a kvůli poškození izolace jsou životu nebez-
pečné.
Pravidelně kontrolujte poškození elektrických přívod-
ních kabelů. Dávejte pozor, aby nebyl přívodní kabel
při kontrole připojen do elektrické sítě.
Elektrické přívodní kabely musí odpovídat příslušným
předpisům VDE a DIN.
Používejte pouze přívodní kabely s označením
H05VV-F.
Uvedení typového označení na přívodním kabelu je
povinné.
Motor na střídavý proud
Napětí v síti musí činit 220 - 240 V ~ .
Prodlužovací kabely do délky 25 m mít průměr 1,5
milimetru čtverečního.
Připojení a opravy elektrického vybavení mohou pro-
vádět pouze odborní elektrikáři.
Při zpětných dotazech uvádějte prosím tyto údaje:
• Typ proudu napájejícího motor
• Údaje z typového štítku motoru
www.scheppach.com
CZ | 103
