INSTALLATION

5 Installation

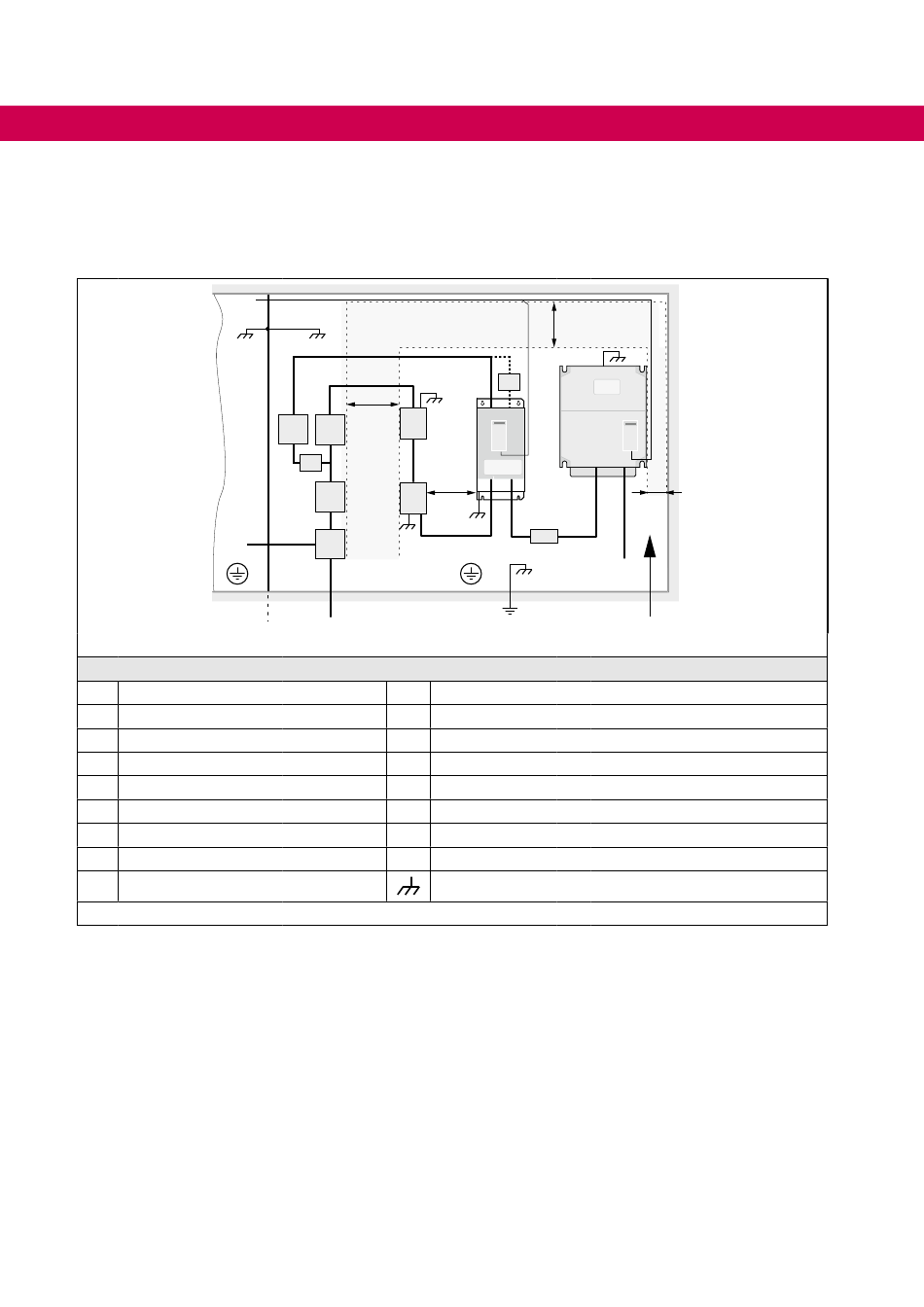

5.1 EMV-gerechter Schaltschrankeinbau

11
10a
9c
Steuerbereich
Legende
1a Netzsicherung
1b Vorladesicherung
2a Vorladeschütz
2b Hauptschütz (vor LCL-Filter)
3 EMV-Filter
4 AIC- / LCL-Filter (ggf. in 4 integriert)
5 COMBIVERT F5-AIC
5a Ggf. externer Ladeshunt
6 Externe DC-Sicherungen
Tabelle 17: EMV-gerechter Schaltschrankeinbau

5.2 Einbauhinweise

•
•
•
•
•
•
•
•
34
150 mm
3
2a
2b
1b
150 mm
1a 4
10
Leistungsbereich
7
8
9a
9b
9c
10
10a Netzanschluss Steuerbereich
11
COMBIVERT stationär installieren und erden.
Bei Einbau in ein staubdichtes Gehäuse ist auf ausreichende Wärmeabfuhr zu achten.
In explosionsgefährdeten Räumen ist der COMBIVERT unter Beachtung der örtli-
chen Vorschriften in ein entsprechendes Gehäuse einzubauen.
Der COMBIVERT ist gegen leitfähige und aggressive Gase und Flüssigkeiten zu
schützen.
Das AIC- / LCL-Filter ist in unmittelbarer Umgebung des AIC zu platzieren.
Die Antriebsstromrichter sind in unmittelbarer Umgebung des AIC zu platzieren.
Die DC-Verbindungsleitungen müssen möglichst kurz gehalten werden.
Der Einsatz von Ferriten auf der DC-Leitung ist nicht zulässig.
150 mm
5a
7
5
6
9b
9a
Richtung der Kühlrippen
Antriebsstromrichter
Motorleitung
Leistungsteil Potentialausgleich mit der Gehäuseerde
Sternpunkt (PE) auf der Montageplatte Leistungsbereich
Sternpunkt (PE) auf der Montageplatte Steuerbereich
Netzanschluss Leistungsbereich
Steuerleitungen
Großflächige Anbindung an der Montageplatte
30 mm
8
