8.6
PROFIBUS-Zubehör
8.6.1
Software
❑Commuwin II
Grafisches Bedienprogramm auf Windows-Oberfläche für intelligente Messgeräte.
Die Kommunikation erfolgt über DDE-Schnittstellen. Je nach Anwendung wird die
serielle Schnittstelle des PC oder ein spezielles Interface verwendet.
Die Bestellung erfolgt nach Produktstruktur, s. SI003S/04/de, Best.-Nr. 56003946.
8.6.2
PROFIBUS-Anschlussbox für PA
❑PROFIBUS-Anschlussbox
Für direkte Montage am Messumformer.
Aluminiumgehäuse, Schutzart IP 67, mit vierpoligem Steckverbinder und einem Bus-
abschluss, zwei Kabelverschraubungen Pg 9.
Best.-Nr. 017 481-0130
❑PROFIBUS-Anschlussbox mit Erdungskondensator
wie oben, zusätzlich interner Erdungskondensator.
Best.-Nr. 017 481-0110
8.6.3
Gerätestecker M12
❑Vierpoliger Metallstecker zur Montage am Messumformer
Zur Anbindung an die Anschlussbox oder Kabelbuchse. Kabellänge 150 mm.
Best.-Nr. 51502184
B (PA+)
S
n.c.
A (PA-)
S
B (PA+)
A (PA-)
n.c.

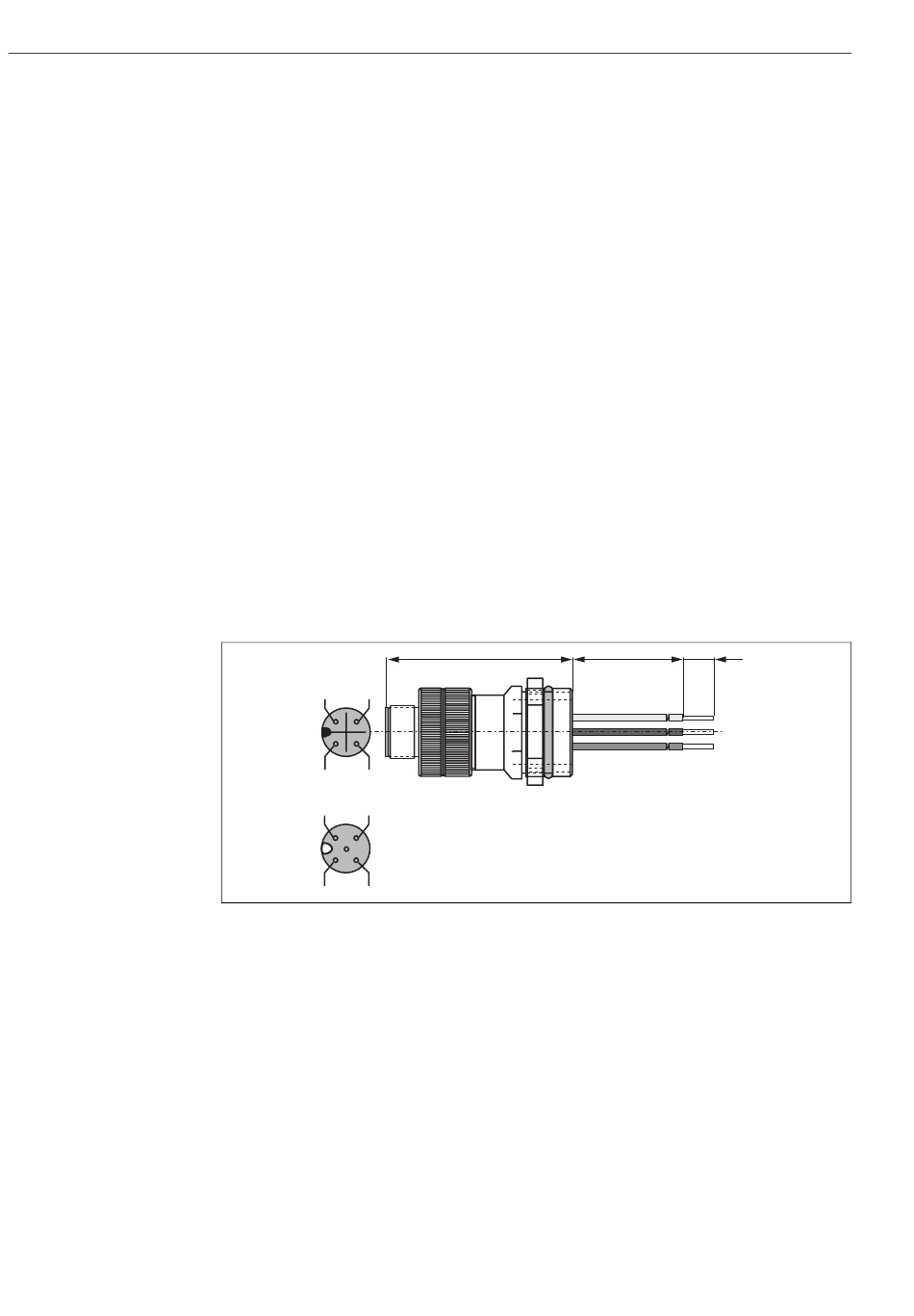

Abb. 47: M12-Stecker mit Buchse
8.6.4
PROFIBUS-Adapter
❑Metall-Y-Adapter mit zwei Kabeldurchführungen Pg 13,5.
Best.-Nr. 51502183
8.6.5
Buskabel
❑Vorkonfektioniertes Kabel mit M12-Stecker und M12-Kupplung aus hartem PU und
nickelplattierten Messingverschraubungen. Schutzart IP 67, Schirm auf die Ver-
schraubung durchverbunden, PVC-Mantel, verdrilltes und geschirmtes Adernpaar,
2/18 AWG, Temperaturbereich –40 ... +70 °C.
– Kabellänge 1 m, Best.-Nr. 52001025
– Kabellänge 2 m, Best.-Nr. 52001040
– Kabellänge 5 m, Best.-Nr. 52001041
– Kabellänge 10 m, Best.-Nr. 52001042
45
150 / 300
1.77"
5.91" / 11.81"
MyPro CLM 431 / CLD 431
7
0.28"
A (PA-)
S (PE)
B (PA+)
C07-CM12xxx-02-06-00-xx-001.eps
