Verdrahtung
18

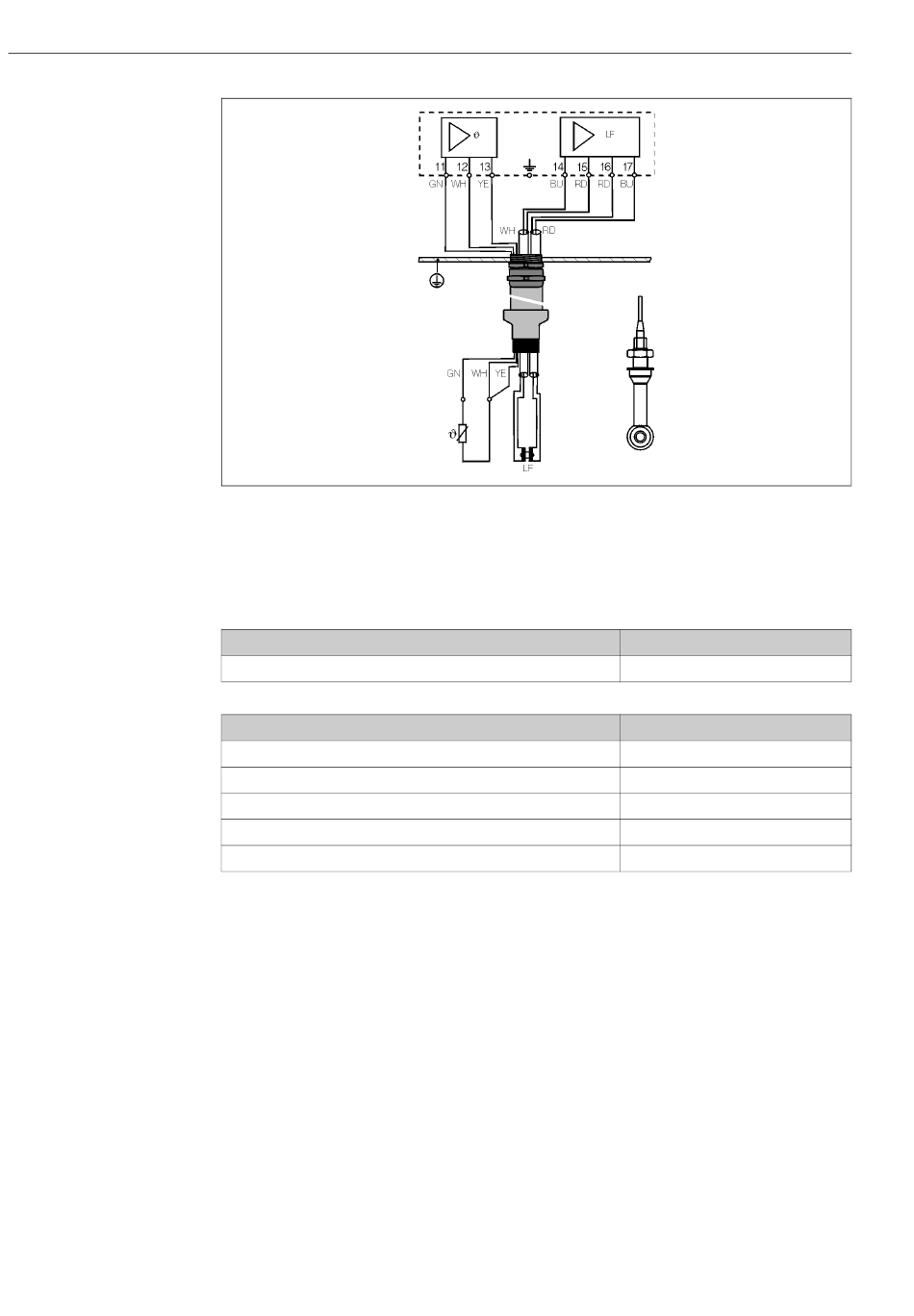

Abb. 26: Sensoranschluss mit Klemmenbelegung
4.2
Anschlusskontrolle
Führen Sie nach dem elektrischen Anschluss folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Sind Messumformer oder Kabel äußerlich unbeschädigt?
Elektrischer Anschluss
Sind die montierten Kabel Zug entlastet?
Kabelführung ohne Schleifen und Überkreuzungen?
Sind Signalleitungen korrekt nach Anschlussplan angeschlossen?
Sind alle Schraubklemmen angezogen?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
