MyPro CLM 431 / CLD 431
!
Endress+Hauser
Menü Kalibrieren
Das Kalibriermenü von MyPro CLM 431/CLD 431 umfasst Temperatur- und
Leitfähigkeitskalibrierung(Abb. 32).
Die Messgenauigkeit der induktiven Leitfähigkeitsmessung wird durch die folgenden
Größen beeinflusst:
• Restkopplung ➞ Nullpunktabweichung, Korrektur durch Kalibrierart AIR (Airset)
• Zellkonstante ➞ abhängig von der Sensorgeometrie, Kalibrierart CAL.C
• Einbaufaktor ➞ abhängig von der Einbausituation des Sensors, Kalibrierart CAL.A
C
F
+
F
+
F
+
C
F
F
C

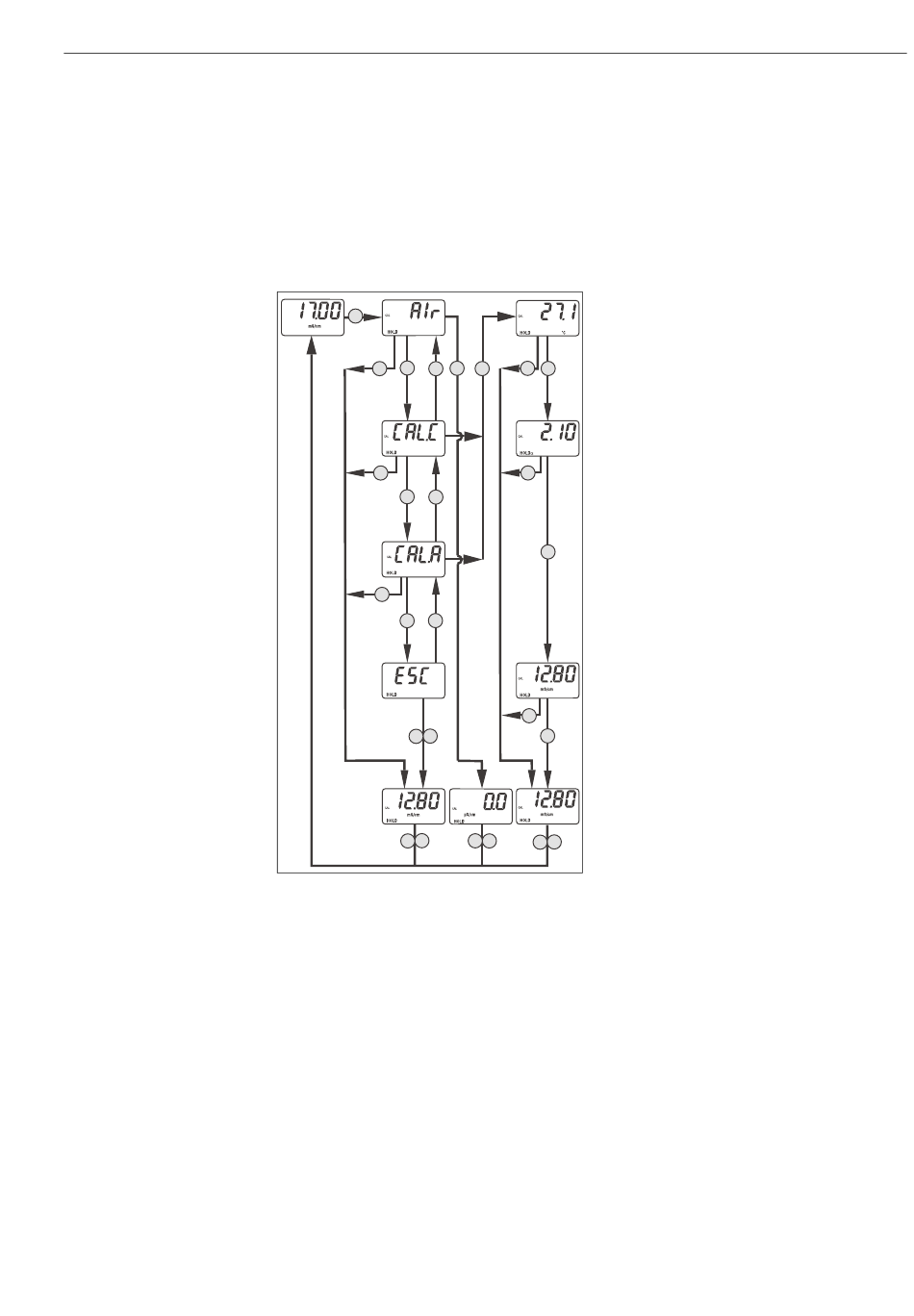

Abb. 32: Kalibrieren
Die Bestimmung der Zellkonstante kann mit oder ohne automatische Temperaturkom-
pensation erfolgen. Bei den Kalibrierlösungen sind Temperaturkoeffizient bzw. Wert der
unkompensierten Leitfähigkeit in Abhängigkeit von der Temperatur dokumentiert.
Hinweis!
Sie können die Kalibrierung jederzeit durch Drücken von "F" abbrechen. In diesem Fall
erhalten Sie eine Fehlermeldung.
1.
Drücken Sie im Messbetrieb die Taste "C".
2.
Wählen Sie mittels der Tasten "+" bzw. "-" die Kalibrierart (s. Tabelle unten).
3.
Drücken Sie bei Anzeige der gewünschten Kalibrierart die Taste "C".
a. Bei Kalibrierart "AIR" wird die Leitfähigkeit auf 0,0 gesetzt (Kompensation der
Restkopplung zwischen Sender- und Empfängerspule des Sensors).
Mit "C" (Übernehmen) oder "F" (Abbrechen) gelangen Sie in den Messmodus.
b. Bei Auswahl von "CAL.C" (Zellkonstante) oder "CAL.A" (Einbaufaktor) verfahren
Sie bitte weiter ab Schritt 4.
• für Messungen < 500 µS/cm:
Airset (AIR)
Sie führen einen Nullpunktabgleich des
Sensors durch.
F
C
C
C
1. Halten Sie den trockenen Sensor in die
2. Tauchen Sie den Sensor anschließend
• zur Nachkalibrierung oder bei
F
Belagsbildung:
Zellkonstante (CAL.C)
Sie ermitteln die Abhängigkeit der
Leitfähigkeit von der Sensorgeometrie.
C
1. Tauchen Sie den Sensor in ein ausrei-
2. Geben Sie Temperatur, Temperatur-
3. Tauchen Sie den Sensor anschließend
F
C
• bei Rohrnennweite < DN 110):
Einbaufaktor (CAL.A)
siehe Kap. "Einbaubedingungen"
1. Ermitteln Sie extern die Leitfähigkeit
C
F
C
F
C07-CXM431ZZ-19-06-00-xx-007.eps
Luft und kalibrieren Sie ihn.
wieder ins Medium.
chend großes Gefäß (Abstand zur
Gefäßwand min. 30 mm) mit einer
Lösung bekannter Leitfähigkeit und
bekanntem Temperaturkoeffizienten.
koeffizient und Leitfähigkeit ein.
wieder ins Medium.
des Mediums und führen Sie die Kali-
brierung im eingebauten Zustand
durch.
Bedienung
23
