MyPro CLM 431 / CLD 431
Endress+Hauser
Simatic S7 HW-Konfig
Teilkonfiguration MyPro mittels der herstellerspezifischen GSD-Datei

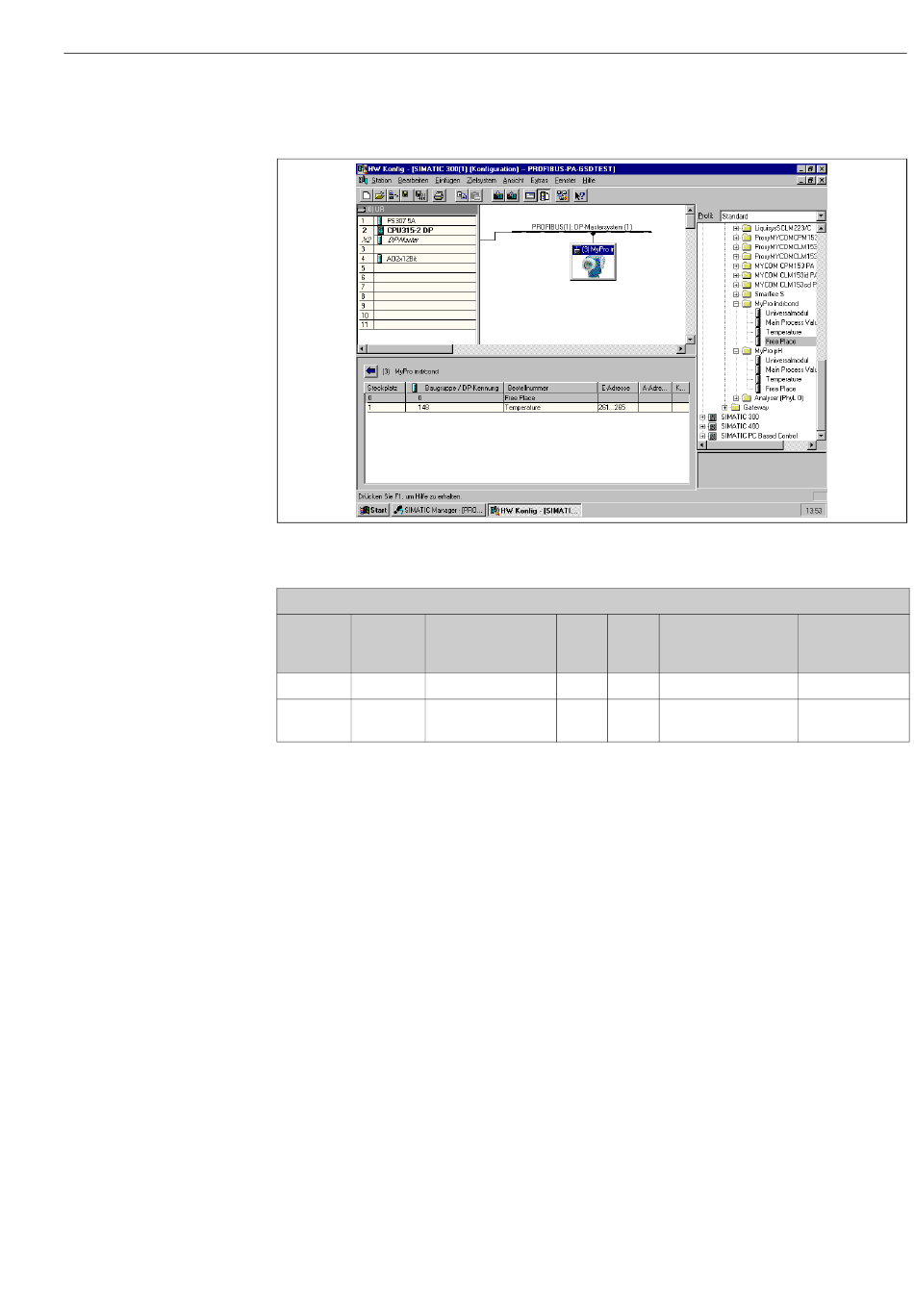

Abb. 42: Teilkonfiguration MyPro
Konfigurationsdaten
Byte
Byte
Datenblöcke
Länge
Länge
(Eingabe)
(Ausgabe)
–
–
Platzhalter
0 ... 4
–
Analog Input Block 2
(Temperatur)
5.3.4
Azyklischer Datenaustausch
Die azyklische Datenübertragung dient der Übertragung von Parametern während der
Inbetriebnahme, der Wartung oder zur Anzeige weiterer Messgrössen, die nicht im
zyklischen Nutzdatenverkehr enthalten sind.
Generell wird zwischen Klasse 1 und Klasse 2 Master-Verbindungen unterschieden. Je
nach Implementierung des Messumformers können mehrere Klasse 2-Verbindungen
gleichzeitig eingerichtet werden.
• Beim MyPro sind zwei Klasse 2 Master zugelassen. Dies bedeutet, es können zwei
Klasse 2 Master zur gleichen Zeit auf den Messumformer zugreifen. Allerdings muss
darauf geachtet werden, dass nicht auf die gleichen Daten schreibend zugegriffen
wird. Sonst ist die Datenkonsistenz nicht mehr gewährleistet.
• Beim Lesen von Parametern durch einen Klasse 2 Master wird unter der Angabe der
Geräteadresse, Slot/Index und der erwarteten Datensatzlänge ein Anforderungstele-
gramm vom Klasse 2 Master zum Messumformer geschickt. Der Messumformer ant-
wortet mit dem angefordertem Datensatz, falls der Datensatz existiert und die richtige
Länge (Byte) besitzt.
• Beim Schreiben von Parametern durch einen Klasse 2 Master werden neben der
Adresse des Messumformers, Slot und Index, Längenangaben (Byte) und der Daten-
satz übertragen. Der Messumformer quittiert diesen Schreibauftrag nach Beendi-
gung. Mit einem Klasse 2 Master können Sie auf die Blöcke zugreifen, die in der
Matrix im Kapitel "Commuwin II" dargestellt sind.
Status Zugriff GSD
Blockbezeichnung
inaktiv
–
Free Place
aktiv
read
Temperature
Bedienung
C07-CXM431xx-20-06-00-de-002.tif
GSD
Erweiterte
Blockkennung
0x00
0x42, 0x84,
0x08, 0x05
37
