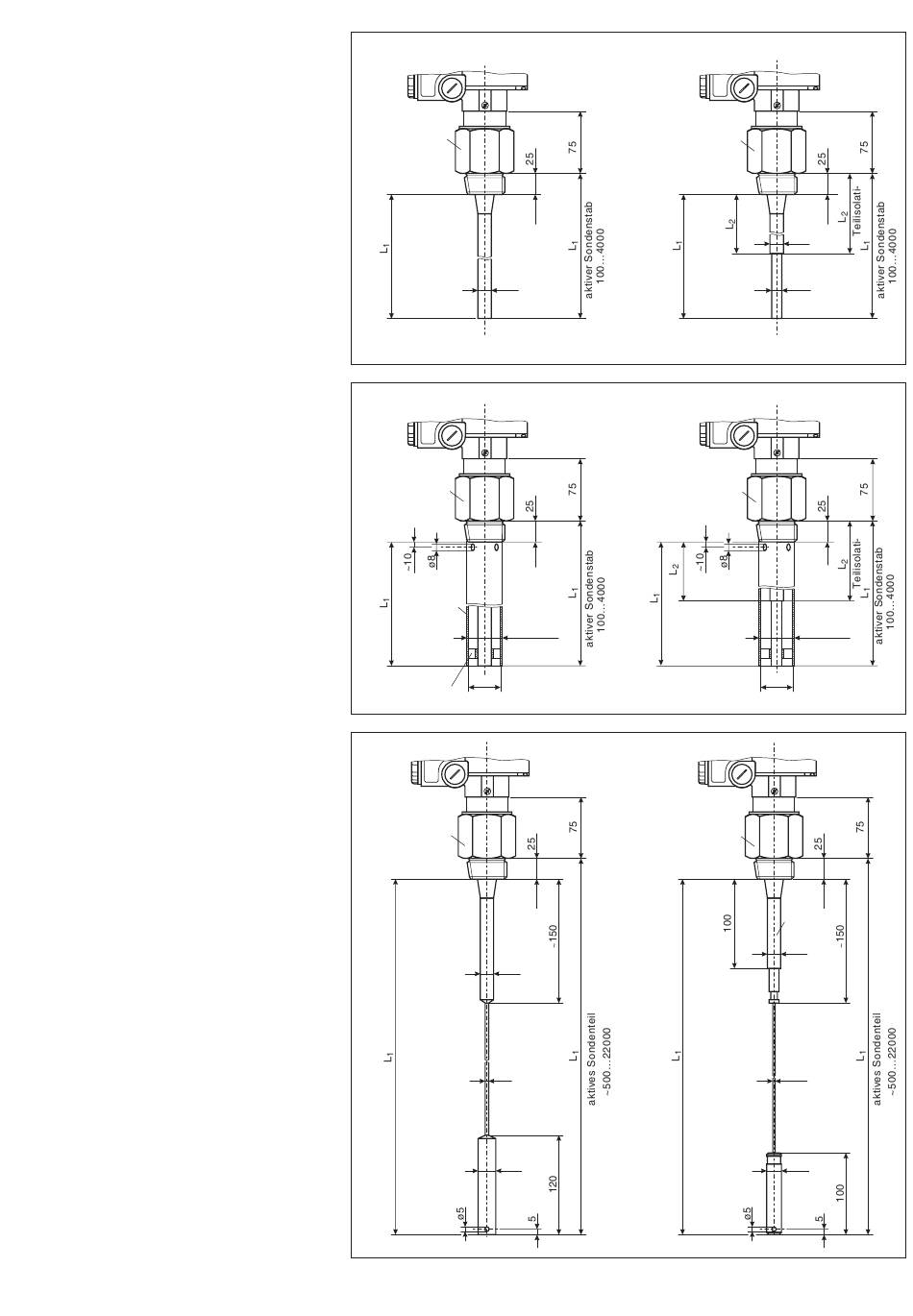

Abmessungen
DC 11/16/21/26 EN
Für alle Sonden auf dieser Seite gilt:
Sie sind links mit Gewinde 1½ - 11½ NPT und
rechts mit Gewinde G 1½ A gezeichnet;
weitere Prozessanschlüsse und
Gehäuseabmessungen siehe Seite 10
L1 = Länge des aktiven Sondenstabs oder
Sondenseils
L2 = Länge der Teilisolation
minimal: 75 mm,
maximal: Länge L1 minus 50 mm
Links:
DC 11 EN,
vollisolierte Stabsonde
Rechts:
DC 16 EN,
teilisolierte Stabsonde
Links:
DC 11 EN,
vollisolierte Stabsonde mit
Masserohr
Rechts:
DC 16 EN,
teilisolierte Stabsonde
mit Masserohr
Distanzhalter
alle 1000 mm,
Werkstoff PFA
Links:
DC 21 EN,
vollisolierte Seilsonde
Rechts:
DC 26 EN,
teilisolierte Seilsonde
Straffgewicht immer
mit Abspannbohrung
SW 60
NPT
G
ø16
NPT
G
Masserohr
ø max. 43
ø38
Distanzhalter
SW 60
NPT
G
ø16
ø4
ø22
7
SW 60
NPT
G
16
ø
12
ø
SW 60
NPT
G
ø max. 43
ø38
SW 60
NPT
G
Isolation
ø16
ø2,5
ø18
