Endress+Hauser multicap DC 11 EN Betriebsanleitung Seite 2

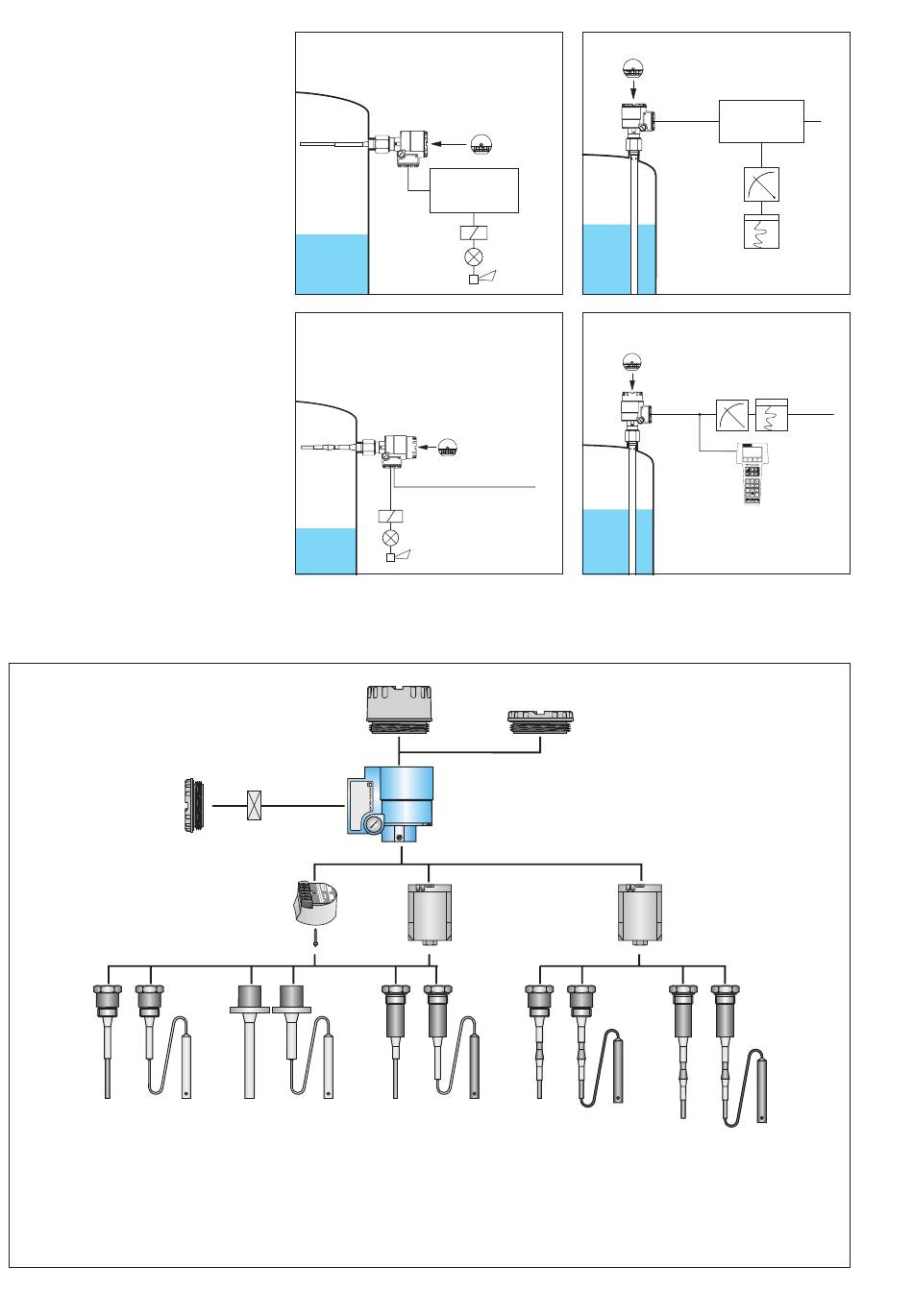

Messeinrichtung
Links:
Grenzstanddetektion mit
separatem Schaltgerät
Nivotester
Rechts:
Füllstandmessung mit
separatem Messgerät
Silometer
Links:
Kompakter Füllstand-
grenzschalter mit
Relais- oder Transistor-
ausgang
Rechts:
Kompaktes Füllstand-
messgerät mit
4...20 mA-Signal,
dem gleichzeitig ein
Kommunikationssignal
überlagert ist.
FEC 12 ist ein
"Smart-Transmitter", mit
Ferneinstellung über
Zweidrahtleitung
(HART-Protokoll)
Varianten im Überblick
1) 3)
2) 4)
1) DC 11 EN mit
vollisoliertem Stab
2) DC 16 EN mit
teilisoliertem Stab
3) DC 21 EN mit
vollisoliertem Seil
4) DC 26 EN mit
teilisoliertem Seil
Anschlussmodule:
- mit RFI-Filter für EC .. Z
oder FEC 12 (EEx ia) (2-polig)
- für FEC 12 (EEx d) (2-polig)
- für FEC 22 (AC: 8-polig
DC: 3-polig)
Elektronik-
einsatz
EC 17 Z
EC 37 Z
EC 47 Z
5)
5) DC 11, 21 ES
mit vollisolierter
Abschirmung gegen
Kondensat oder
Materialansatz
in der Nähe des
Prozessanschlusses
EC 17 Z
Nivotester
FTC ...
FEC 22
für
FEC 12
FEC 22
Typ: T3
Alu-Gehäuse mit
separatem
Anschlussraum
in EEx d/EEx ia
Ausführung
Elektronik-
einsatz FEC 12
4... 20 mA
Smart
6)
6) DC 11, 16, 21, 26 ES 7) DC 11, 16, 21, 26 ES
mit blanker Abschirmung
mit aktiver Kompensation
gegen Kondensat oder von leitfähigem
Materialansatz Materialansatz
in der Nähe des an der Sonde
Prozessanschlusses
Ohne Abbildung: Stabsonden DC 11, 16 EN und ES mit Masserohr;
nicht für Sonden mit aktiver Ansatzkompensation
2
EC 37/47 Z
FEC 12
4...20 mA
für
EC 17 Z
EC 37 Z
EC 47 Z
Elektronik-
einsatz FEC 22
Kompakt-
Grenzschalter
8)
7)
8) DC 11, 16, 21, 26 ES
mit blanker Abschirmung
und aktiver
Ansatzkompensation
Silometer
FMC ...
12...30 V
I
O
