Technische Information
TI 169F/00/de
Betriebsanleitung
017196-0000

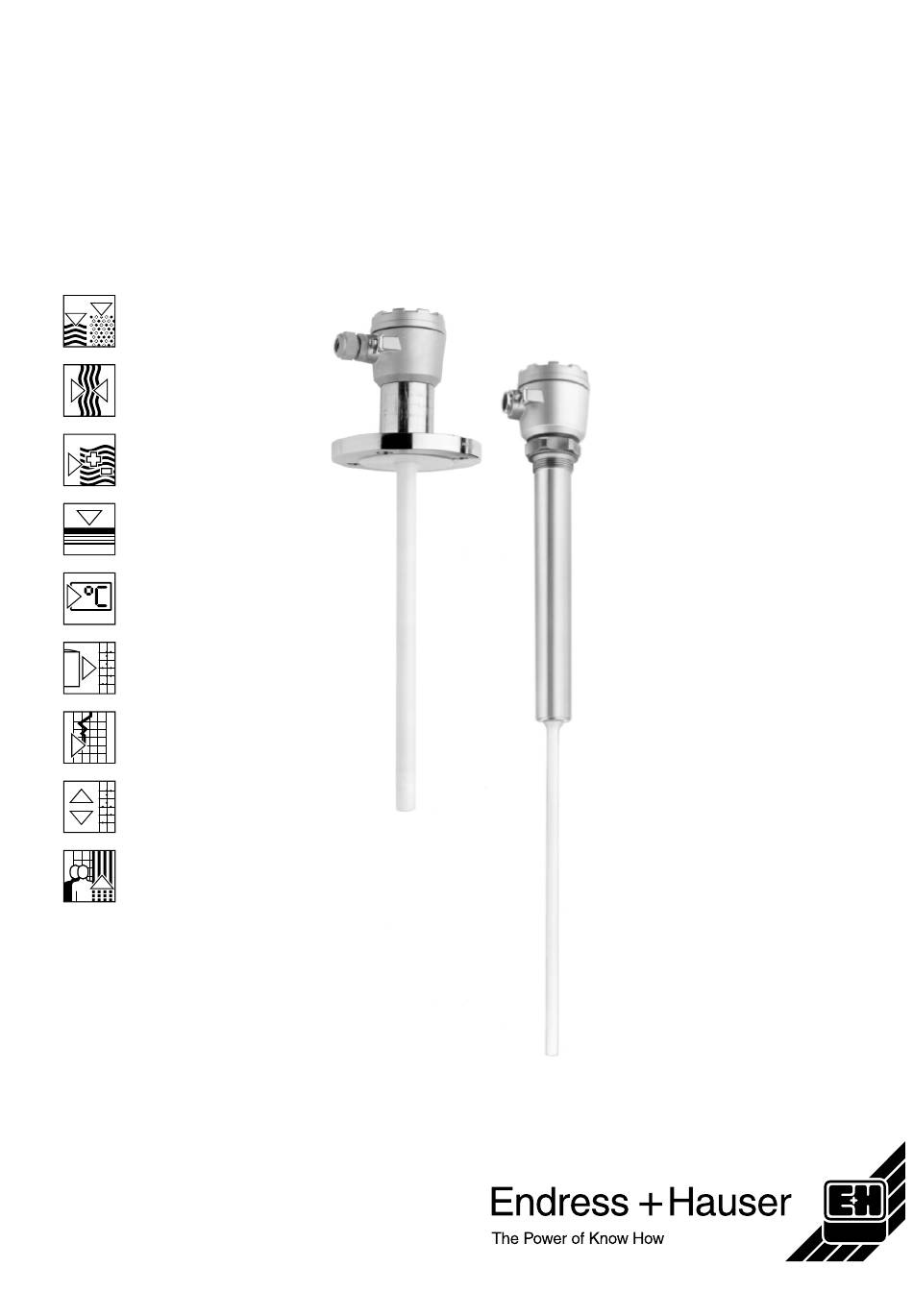

Füllstandmessaufnehmer
multicap DC 11
Vollisolierte Sonden in Stabausführung
Anwendungsbereiche
Vorzugsweise wird die Sonde Multicap
DC 11 zur kontinuierlichen Füllstand-
messung und zur Grenzstanddetektion in
Flüssigkeiten eingesetzt.
Durch die große Auswahl an korrosions-
beständigen Werkstoffen für Sonden-
stab, Isolation und Prozessanschluss hält
sie auch extrem aggressiven Medien
stand.
Die robuste und bewährte Konstruktion
erreicht Dichtigkeit von Vakuum bis
100 bar Überdruck.
Die verwendeten Dichtungs- und Isola-
tionswerkstoffe ermöglichen Betriebs-
temperaturen im Füllgutbehälter von
–80 °C bis +200 °C.
Ihre Vorteile
•
Optimale Anpassung an Ihre Anwen-
dung durch vielfältige praxisgerechte
Ausführungen
= sichere Funktion bei günstigem Preis
•
Abschirmung gegen Kondensat im
Stutzen
= sichere Funktion auch bei Konden-
satbildung
•
Aktive Ansatzkompensation für Grenz-
standdetektion
= konstanter, genauer Schaltpunkt
auch bei starker Verschmutzung
an der Sonde, ohne Reinigung und
ohne Nachkalibration
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser multicap DC 11
Inhaltszusammenfassung für Endress+Hauser multicap DC 11
- Seite 1 Füllstandmessaufnehmer Technische Information TI 169F/00/de multicap DC 11 Betriebsanleitung 017196-0000 Vollisolierte Sonden in Stabausführung Anwendungsbereiche Vorzugsweise wird die Sonde Multicap DC 11 zur kontinuierlichen Füllstand- messung und zur Grenzstanddetektion in Flüssigkeiten eingesetzt. Durch die große Auswahl an korrosions- beständigen Werkstoffen für Sonden- stab, Isolation und Prozessanschluss hält...
-
Seite 2: Messeinrichtung
Füllstandmessgerät Silometer FMC (Z) oder Füllstandgrenzschalter Nivotester FTC (Z) Für Grenzstanddetektion in stark ansatzbildenden Flüssigkeiten oder Trennschichtdetektion besteht die Messeinrichtung aus: • Sonde Multicap DC 11 mit aktiver Ansatzkompensation • Elektronikeinsatz EC 16 Z • Füllstandgrenzschalter FTC 520/521 Z oder FTC 470/471 Z. - Seite 3 Multicap DC 11 > 80 °C HMC ... oder HTC ... oder FMC ... FTC ... EC ... L00-DC11xxxx-14-05-xx-de-001 Separate Montage des Elektronikeinsatzes bei zu hoher Umgebungstemperatur für das Sondengehäuse Zertifizierte Verwendung Beachten Sie außer den Hinweisen in dieser Technischen Information auch die besonderen Bedingungen in den Zertifikaten und die entsprechenden Vorschriften.
- Seite 4 5. Sonde mit aktiver Ansatzkompensation für Grenzstanddetektion – bei starker (leitfähiger) Ansatzbildung an der Sonde. Die aktive Ansatzkompensation der Sonde Multicap DC 11 ist durch selbstnach- stellende Konusdichtung immer dicht. Eine Vielzahl hochkorrosionsbeständiger Werkstoffe ermöglicht den Einsatz in Metall tanks mit aggressiven Flüssigkeiten.
-
Seite 5: Elektronikeinsatz
Multicap DC 11 Elektronikeinsatz Eigebaut oder separat? Als Entscheidungshilfe dienen die Grafiken rechts. Auf der waagerechten Achse ist jeweils die Betriebstemperatur T im Füllgut- behälter aufgetragen, auf der senkrechten Achse die Umgebungstemperatur T 80 120 160 – 80 – 40 –... -
Seite 6: Abmessungen
1000 mm ø38 ø38 L00-DC11xxxx-06-05-xx-de-002 links: Multicap DC 11 mit Einschraubstück G 1 ½ A und Masserohr (Maße in Klammern gelten für Einschraubstück 1 ½ -11 ½ NPT) rechts: Multicap DC 11 mit Flansch und Masserohr max. ø84 max. ø84 max. - Seite 7 80 SW 60 ½ oder ½ - 11 ½ max. ø43 max. ø43 ø16 ø16 L00-DC11xxxx-06-05-xx-de-006 links: Multicap DC 11 mit Einschraubstück, mit Abschirmung und aktiver Ansatzkompensation rechts: Multicap DC 11 mit Flansch, mit Abschirmung und aktiver Ansatzkompensation Endress+Hauser...
- Seite 8 80 SW 60 G 1½ A oder 1½ - 11½ NPT L00-DC11xxxx-06-05-xx-de-008 links: Multicap DC 11 mit Einschraubstück und gasdichter Durchführung rechts: Multicap DC 11 mit Flansch und gasdichter Durchführung max. ø84 max. ø84 max. 80 max. 80 SW 60 G 1½...
-
Seite 9: Transport, Auspacken
Multicap DC 11 Transport, Auspacken • Öffnen Sie die Verpackung möglichst erst am Einbauort, um eine Beschädigung der Sonde zu vermeiden. Als Transportschutz ist bei der Sonde mit aktiver Ansatzkompensation der blanke Konus mit einem Kunststoffnetz überzogen. Entfernen Sie diesen Schutz vor dem Einbau. -
Seite 10: Anschluss
Multicap DC 11 Drehen: – Das Gehäuse lässt sich nun beliebig drehen. Bei seitlicher Montage der Sonde soll die Kabeldurchführung nach unten weisen, damit keine Feuchtigkeit eindringen kann. Festschrauben: – Die 3 Muttern im Gehäuse wieder fest anziehen, damit das Gehäuse am Sechskant abgedichtet wird. - Seite 11 Multicap DC 11 +2 bar +0 bar –1 bar –1 bar °C –1 °C –80 –60 –40 –20 –20 L00-DC16xxxx-05-05-xx-de-004 L00-DC16xxxx-05-05-xx-de-005 Isolation PE Mit Polypropylen-Einschraubstück und Gummidichtung • Kapazitätswerte der Sonde Grundkapazität: ca. 30 pF ohne Masserohr Zusätzliche Kapazitäten: Gasdichte Durchführung: ca. 20 pF Temperaturreduzierstück: ca.
-
Seite 12: Zertifikate
Multicap DC 11 • Sondenlängen Gesamtlänge der Sonde: L max. 6000 mm • Gesamtlänge der Sonde mit vollisolierter Abschirmung: L max. 4000 mm • Länge der Abschirmung: L3 min. 100 mm, max. 4000 mm • Länge der vollisolierten Abschirmung: L3 min. 125 mm, max. 2000 mm •... -
Seite 13: Produktübersicht
Multicap DC 11 Produktübersicht Produktstruktur Bauform Grundgewicht Multicap DC 11 DC 11 vollisolierte Stabsonde 2,0 kg Zertifikate A ATEX II 1/2 G EEx ia IIC T6 D Variante für Ex-freien Bereich Überfüllsicherung nach WHG ATEX II 1/2 G EEx ia IIC T6 Überfüllsicherung nach WHG... - Seite 14 Multicap DC 11 Prozessanschluss, Werkstoff CQ2 DN 100 PN 10/16 C Flansch DIN 2527 316Ti 5,4 kg CQ4 DN 100 PN 10/16 Flansch DIN 2527 Alloy B >316Ti 5,8 kg CQ5 DN 100 PN 10/16 Flansch DIN 2527 Alloy C >316Ti...
- Seite 15 Multicap DC 11 Länge der Sonde L, Werkstoff M ..mm (100 mm ... 6000 mm) Alloy C 0,1 kg/100 mm PFA-isoliert N ..mm (100 mm ... 6000 mm) Monel 0,1 kg/100 mm PTFE-isoliert P ..mm (100 mm ... 6000 mm)
-
Seite 16: Ergänzende Dokumentation
Multicap DC 11 Zubehör Siehe Technische Information TI 229F: "Sondenzubehör" • Wetterschutzhaube für das Sondengehäuse Bestellnummer: 917410-0000 Ergänzende Dokumentation • Technische Information Elektronikeinsätze EC 11 Z, EC 72 Z (TI) TI 270F/00/de • Elektronikeinsatz EC 16 Z TI 170F/00/de •...
