Hinweis: Für die anderen aufgezeichneten Daten (Leistung, Harmonische usw.) gilt eine ähnliche
Vorgehensweise wie in den vorangegangenen Abschnitten dieses Handbuchs beschrieben.

3.20.2 Momentaufnahme von der Wellenform

Diese Art von Aufzeichnung kann mit Benutzung der Taste
halten Sie die Taste
durchgeführt.

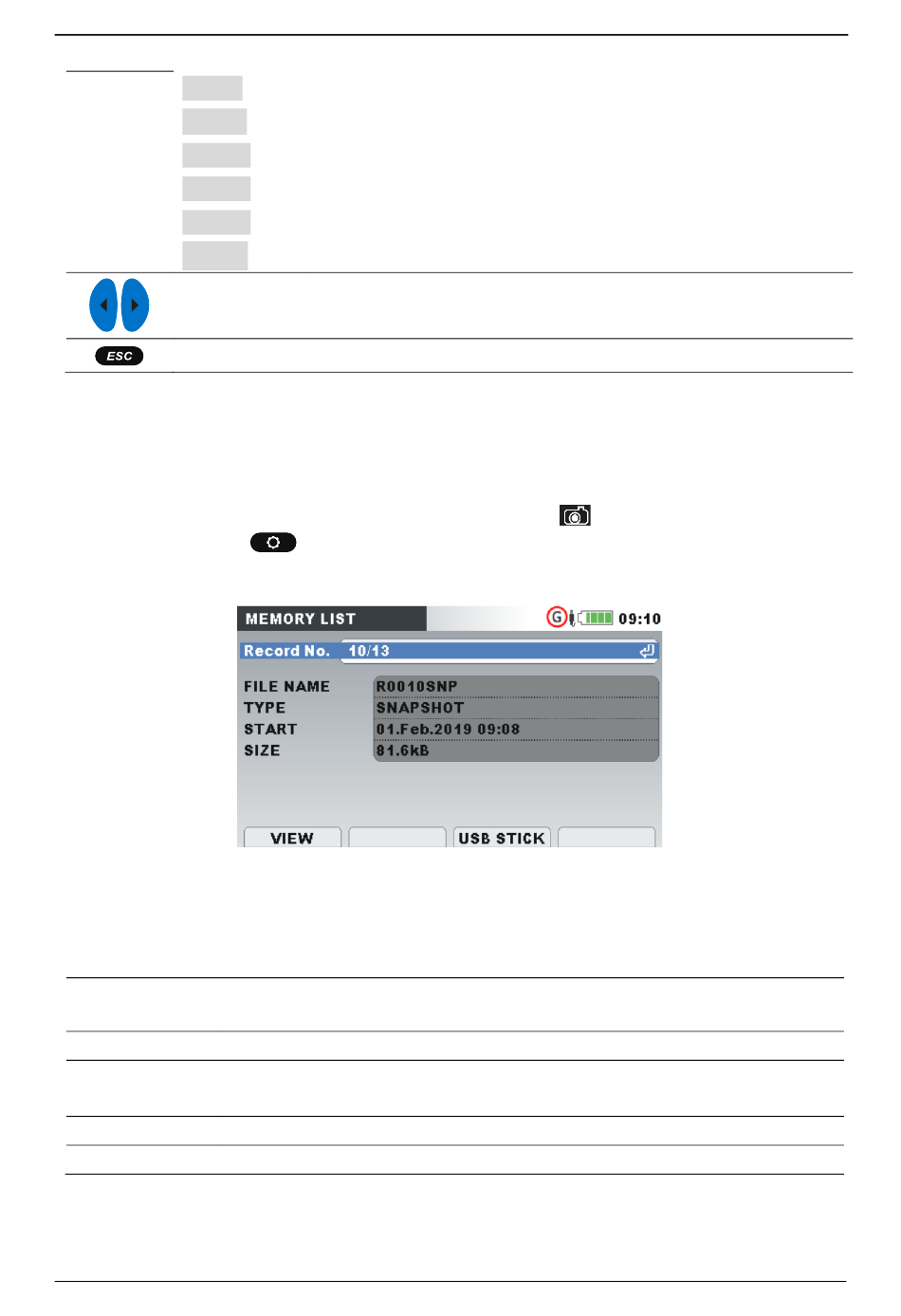

Abbildung 75: Erste Seite der Momentaufnahme im Menü SPEICHERLISTE
Tabelle 88: Beschreibung der Rekorder-Einstellungen
Aufzeichnungs-
Gewählte Aufzeichnungsnummer, für die die Details angezeigt werden.
Nr.
DATEINAME Name der Aufzeichnung auf der SD-Karte
Gibt den Aufzeichnungstyp an:
Art
Start Startzeit der allgemeinen Aufzeichnung
Größe Aufzeichnungsgröße in Kilobyte (kB)
Tabelle 89: Tasten auf dem Bildschirm mit der ersten Seite der Momentaufnahme
Zeigt den Trend für den Neutralleiter an.

Zeigt den Trend für alle Phasen an.
Zeigt den Trend für die Phasen L12 an.
Δ
Zeigt den Trend für die Phasen L23 an.
Δ
Zeigt den Trend für die Phasen L31 an.
Δ
Δ
Zeigt alle Phase-Phase-Trends an.
). Die Momentaufnahme wird nur auf den Messbildschirmen
• Momentaufnahm,
erstellt werden (drücken und
