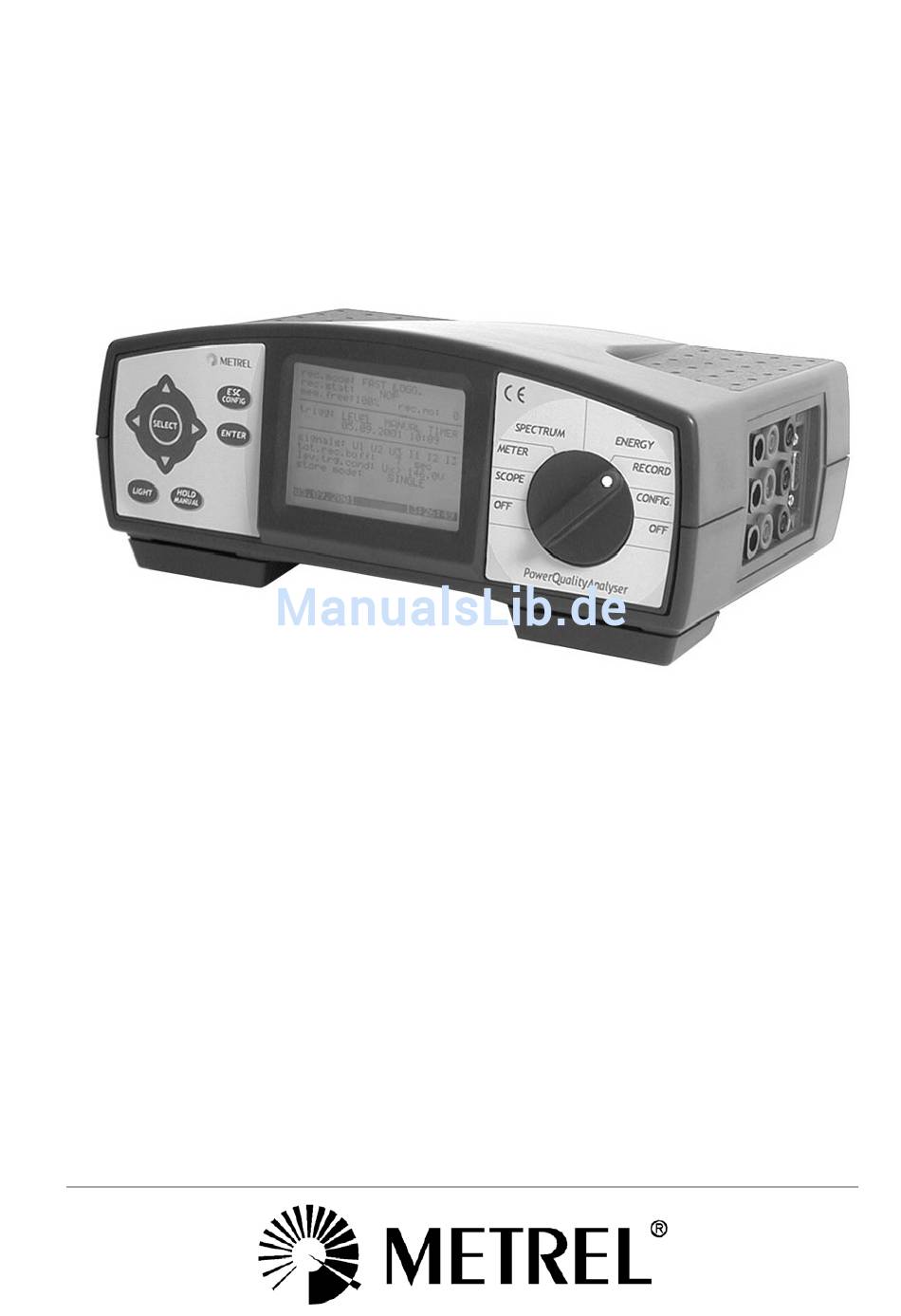

- Seite 1 Power Quality Analyzer MI 2192 Power Quality Analyzer Plus MI 2292 Bedienungsanleitung Ausgabe 3.1, Code No. 20 750 893...
- Seite 2 Das CE-Kennzeichen auf Ihrem Gerät bestätigt, dass dieses Gerät die EU- Richtlinien hinsichtlich Sicherheit und elektromagnetischer Verträglichkeit erfüllt. © 2000 Metrel Kein Teil dieser Veröffentlichung darf in irgendeiner Form oder durch irgendein Mittel ohne schriftliche Erlaubnis von METREL reproduziert oder verwertet werden.
-
Seite 3: Inhaltsverzeichnis
MI2192 M2292 Inhaltsverzeichnis Power quality analyzer ......................5 Teil I Allgemeine Informationen.................... 7 1. Einführung ..........................7 2. Beschreibung ......................... 7 2.1. Bedienoberfläche ......................7 2.2. Anschlußplatte (seitlich) ....................8 2.3. Ansicht von unten ......................9 2.4. Standard-Zubehör ......................10 2.5. - Seite 4 MI2192 M2292 Inhaltsverzeichnis 4.2. Abfragen/Ändern von Recorder- oder Konfig.-Parametern ........... 39 4.3. Allgemeine Datenerfassungs-Parameter ..............39 4.4. Periodik Recorder ......................40 4.5. Signalform-Aufzeichnung ....................40 4.6. Fast logging recorder (Schnelle Datenerfassung) ............41 4.7. Transienten-Recorder ....................41 4.8. EN 50160 Recorder .......................
-
Seite 5: Power Quality Analyzer
MI2192 M2292 Power quality analyzer Power quality analyzer Der Power Quality Analyzer ist ein tragbares Messinstrument mit vielen Funktionen für die Messung und Analyse an dreiphasigen Netzen. E S C E S C ME T E R ME T E R R E COR D R E COR D S E L E CT... -
Seite 6: Sicherheitshinweise
MI2192 M2292 Power quality analyzer • Oszilloskop – Betrieb zur Anzeige von Wellenformen, in Echtzeit und mit Speicherung zur späteren Analyse. • Oberschwingungen bis zur 63-ten Harmonischen, Echtzeit oder als aufgezeichnete Messwerte • Energie-Überwachung und Analyse • Wiederaufladbare Batterie im Gerät •... -
Seite 7: Teil I Allgemeine Informationen
MI2192 M2292 Teil I Allgemeine Informationen Teil I Allgemeine Informationen 1. Einführung Diese Bedienungsanleitung enthält die notwendigen Informationen zur Beschaltung, zur Handhabung, Programmierung, Datenanalyse und Wartung Ihres Power Quality Analyzers. Sie ist unterteilt in fünf Kapitel mit folgenden Themen Kapitel Inhalt Allgemeine Informationen Aufbau des Messgerätes... -
Seite 8: Die Bedienoberfläche
MI2192 M2292 Teil I Allgemeine Informationen Die Bedienoberfläche: 1..Wahlschalter, wählt eine von sieben Betriebsarten oder Menus: • Ein/Aus-Schalter • Geräte-Konfigurationsmenu CONFIG • RECORD Recorder Menu (Aufzeichnungen) • Energiemessung ENERGY • Oberschwingungsanalyse-Menu SPECTRUM • METER Leistungs-, Strom- und Spannungsmessung • SCOPE Oszilloskopbetrieb, Anzeige und Einstellung 2.. -
Seite 9: Elemente Der Anschlussplatte
MI2192 M2292 Teil I Allgemeine Informationen Elemente der Anschlussplatte: 1....Eingang für Stromzangen oder Umformer (I , I , I ) 2....Spannungseingänge (L , L , L ) 3....RS-232 Schnittstelle (zur Verbindung des Power Quality Analyzer um PC) Netzanschluss Bild 4: Netzanschluss Spannungsversorgung 2.3. -
Seite 10: Erläuterung Zur Unteransicht
MI2192 M2292 Teil I Allgemeine Informationen Erläuterung zur Unteransicht: Plastikplatte (zur Befestigung des Tragegurtes). Unter jeder dieser Platten befindet sich eine Gehäuseschraube. befinden sich keine Teile, die durch den Kunden gewartet werden müssten! Service oder Kalibration darf nur von authorisierten Stellen ausgeführt werden. -
Seite 11: Technische Spezifikationen
MI2192 M2292 Teil I Allgemeine Informationen 3. Technische Spezifikationen Die folgenden Spezifikationen beschreiben die Forderung der Normen bzw. die Grenzen, auf die das Messinstrument getestet wurde. 3.1. Eingänge 3.1.1. AC-Spannungseingänge Das Instrument hat einen 3-phasigen AC-Spannungseingang (3 differentielle Eingänge, L - N , L - N , L - N ). -
Seite 12: Phasenwinkel
MI2192 M2292 Teil I Allgemeine Informationen 3.1.3. Phasenwinkel Beachten Sie, dass Messumformer und Zangenstromwandler Phasenwinkel erzeugen. 3.1.4. Bezugsbedingungen AC-Spannung für die Leistungsmessung: 0.02 U - U AC-Strom: 0.02 I - I Leistungsfaktor: Vier Quadranten (1.00 cap - 0.00 - 1.00 ind ) Frequenz: 45 - 65 Hz Wellenform:... -
Seite 13: Spannungversorgung
MI2192 M2292 Teil I Allgemeine Informationen 3.3. Spannungversorgung 3.3.1. AC - Netzteil Betriebsspannung: 230 V . + 10 % - 20 %, CAT III, 45 - 65 Hz, 8 VA Sicherung: F2 T 100 mA (250 V, unter dem Batteriedeckel) Möglich auf Anfrage: 115 V + 10 % - 20 %, CAT III, 45 - 65 Hz, 8 VA... -
Seite 14: Spektralanalyse
MI2192 M2292 Teil I Allgemeine Informationen 3.4.3. Spektralanalyse Das Messgerät errechnet die Harmonischen aus den mit Hilfe eines A/D-Wandlers digitalisierten Signalen. Harmonische Messperiode 160ms (8 Vollwellen) Berechnungstiefe DC – 63. Oberwelle Anzeigeumfang DC – 25. Oberwelle Angezeigt wird für die gewählte Oberwelle Ordnungszahl, Relativ- und Absolutwert Bereich Fehlergrenzen... -
Seite 15: Allgemeine Spezifikationen
MI2192 M2292 Teil I Allgemeine Informationen 3.5. Allgemeine Spezifikationen - 10 °C … + 45 °C Arbeitstemperaturbereich: - 20 … 70 °C Lagertemperaturbereich: Max. Luftfeuchte: 40 °C) 85 % RH (0 ÷ Verschmutzungsgrad: Schutzklasse: doppelt schutzisoliert Überspannungskategorie: Spannungseingänge: CAT III 600 V Versorgungsspannungseingang CAT III 300 V Schutzart: IP 64... -
Seite 16: Periodische Kalibration
Ob es sich um Reparaturen innerhalb der Garantiezeit oder um Instandsetzung nach dieser Frist handelt - Sie sollten sich in jedem Falle mit Ihrem Distributor in Verbindung setzen. Herstelleradresse: METREL d.d. Ljubljanska 77, 1354 Horjul, Slovenia Tel: +(386) 1 75 58 200 Fax: +(386) 1 75 49 095 Email: metrel@metrel.si... -
Seite 17: Teil Ii Aufbau Des Messgerätes
MI2192 M2292 Teil II Aufbau des Messgerätes Teil II Aufbau des Messgerätes 1. Einführung Dieser Teil der Bedienungsanleitung baschäftigt sich mit technischen Informationen zur inneren Arbeitsweise des Power Quality Analyzer, einschließlich der Beschreibung der Messmethoden und der Prinzipien zu Aufzeichnung der Daten. 2. -
Seite 18: Weitere Berechnungen (Mit Hilfe Der Fft-Transformation)
MI2192 M2292 Teil II Aufbau des Messgerätes Zusätzliche Berechungen (mit den Grundgrößen) Parameter Formel zur Berechnung Einheit Formel Nr. ∗ Scheinleistung der Phase − Blindleistung der Phase Leistungsfaktor Scheitelfaktor der Spannung ∗ [18] einer Phase Scheitelfaktor des Stromes ∗ [19] einer Phase Weitere Berechnungen (mit Hilfe der FFT-Transformation) φ... - Seite 19 MI2192 M2292 Teil II Aufbau des Messgerätes Flicker Messung: nach IEC / 61000-4-15...
-
Seite 20: Teil Iii Bedienungsanleitung
MI2192 M2292 Teil III Bedienungsanleitung Teil III Bedienungsanleitung 1. Allgemeines In diesem Teil wird die Handhabung des Gerätes beschrieben. Die Frontseite (Bedienoberfläche) des Instrumentes besteht aus einem großen, graphikfähigen Display, einem Bereich mit großem Drehwahlschalter und einem Segment mit Tasten. Gemessene Daten und der Status des Gerätes werden im Display übersichtlich präsentiert. - Seite 21 MI2192 M2292 Teil III Bedienungsanleitung Eines von insgesamt sieben Funktions- oder Programmiermenus kann mit Hilfe des Drehschalters gewählt werden: Gerät aus CONFIG. Konfigurationsmenu RECORD Datenerfassung und Aufzeichnung (Recording Mode) (Periodische, Signalforn, Fast Logging, Netzqualität nach DIN EN 50160) ENERGY Energiemessung SPECTRUM Menu zur Oberschwingungsanalyse Strom-, Spannungs- und Leistungsmessung...
-
Seite 22: Off
Seriennummer und Batteriezustand sind nur in dieser Schalterposition zugänglich. Bei Stromversorgung durch das Netz wird “EXTR” angezeigt, während in Akkubetrieb die Anzeige “BATT” mit Bargraph erscheint, wobei der Bargraph die Restladung zeigt. CONFIGURATION METREL SYSTEM MI 2092 RE CORDE R S I GNA L S SER. -
Seite 23: Untermenu System
MI2192 M2292 Teil III Bedienungsanleitung In der Hauptebene des CONFIG Menus finden Sie 5 Auswahlmöglichkeiten. Benutzen Sie die AUFWÄRTS- bzw. ABWÄRTS-Tasten um eine Wahlmöglichkeit hervorzuheben, damit sie durch Drücken der ENTER-Taste gewählt werden kann. Die Taste HOLD hat in diesem Menu keine Funktion. Merke: Eine Warnung ‘CONFIG.ERROR’... -
Seite 24: Weitere Betroffene Funktionen Nach Systeminitialisierung
MI2192 M2292 Teil III Bedienungsanleitung Wahl der Menusprache, derzeit nur Englisch verfügbar SPRACHE Löscht alle Einstellungen und setzt das Gerät auf Anlieferzustand ENT.AUF.SPE. zurück. • Betriebsart PERIODISCHE • Recorder START / STOP MANUELL • Statistik • Periodische • Anomalien ON, fixed •... -
Seite 25: Passwörter
MI2192 M2292 Teil III Bedienungsanleitung Integrationsperiode (Haupt-) 1 min Integrationsperiode 1 Periode (Leistungsmessung) Nennspannung 230 V Maximal 10 %, 253 V Minimal 10 %, 207 V Buffer – Betrieb linear d) Werksseitige Einstellung für EN 50160 Aufzeichnungen Recorder – Betriebsart EN 50160 Start MANUELL... -
Seite 26: Recorder (Datenaufzeichnung) Einstellungs-Untermenu
MI2192 M2292 Teil III Bedienungsanleitung 3.2. RECORDER (Datenaufzeichnung) Einstellungs- Untermenu In diesem Untermen wählen Sie die Parameter und START / STOP Bedingungen für die Datenaufzeichnung. Der tatsächliche Start oder Stop einer Aufzeichnung kann nur im Merke: Hauptmenu RECORD beeinflusst werden. Tabelle 3.1. - Seite 27 MI2192 M2292 Teil III Bedienungsanleitung Betriebsart PERIODI- SIGNAL- FAST TRANSIENTEN EN 50160 SCHE FORM LOGGING Pegel, Pegel, Pegel, manuell, Trigger manuell, Zeit manuell, Zeit Start manuell, Zeit manuell, Zeit Stop manuell, Zeit manuell, Zeit U1, U2, U3; U1, U2, U3, U1 U2 U3, Signale I1, I2, I3...
-
Seite 28: Parameter In Der Betriebsart Periodik
MI2192 M2292 Teil III Bedienungsanleitung 3.2.1. Parameter in der Betriebsart Periodik Siehe Bild 9 für das Menu PERIODISCHE. START Wechsle mit SELECT zwischen MANUELL und Datum/Zeit Aufzeichnung startet unmittelber, wenn Period Recording auf OFF. Manuell Wenn Periodic Recording auf ON, gibt es eine “Null” Sekunden- Verzögerung. -
Seite 29: Parameter Im Signalform-Menu
MI2192 M2292 Teil III Bedienungsanleitung Hauptintegrationsperiode Gewählte Dauer für die Periodische Analyse. INTEGRATIONSZEIT Mit LINKS- und RECHTS-Taste einstellen zwischen 1 s und 30 min). Untergeordnete Integrationsperiode für die Leistungsmessung. Wird in der periodischen Analyse verwendet, um Ergebnisse zu mitteln. (siehe PERIODISCHE LEISTUNGSFZINT ANALYSE und das begleitende Bild). - Seite 30 MI2192 M2292 Teil III Bedienungsanleitung Trigger Mit LINKS, RECHTS und SELECT-Tasten wählen Sie eine mögliche SCHAL Trigger-Kombination aus: Level (Pegel), Manuell (manuell) und Timer (zeitgesteuert). Die Aufzeichnung kann manuell unterbrochen werden. Die Aufzeichnung beginnt, wenn einer der gewählten Eingänge den EBENE programmierten Pegel und Flanke (ansteigend/abfallend) sieht.
-
Seite 31: Parameter Für Fast Logging
MI2192 M2292 Teil III Bedienungsanleitung 3.2.3. Parameter für FAST LOGGING RECORDER : conditions rec.mode: FAST LOGG. trigg: LEVEL MANUAL TIMER timer: 17.07.2001 11:01 signals: U1 U2 U3 I1 I2 I3 store buffer: 2 sec pretrig.buff: 1 sec lev.trg.input: lev.trg.level: 244.0 V lev.trg.slope: RISE store mode:... -
Seite 32: Parameter Im Menu Transienten
MI2192 M2292 Teil III Bedienungsanleitung Die Aufzeichnung ist beendet, wenn der Speicher voll ist. Einzelvers Die Aufzeichnung ist beendet, wenn Datum/Uhrzeit erreicht ist, oder manuell angehalten wird, oder die Anzahl der Wiederholungen erfüllt Wieder ist. < > Ist der Speicher voll, werden die ältesten Daten überschrieben. Bereich: 2x bis 254x oder <max>... -
Seite 33: Parameter Im En 50160-Menu
MI2192 M2292 Teil III Bedienungsanleitung Mit SELECT wechseln Sie zwischen Schwellwert und (----) Die Datenspeicherung kann auf zwei Arten erfolgen: Einzelvers. (einmalig) oder Wieder (wiederholt). SPEICH.MOD Keine der Betriebsarten beeinflusst den für die Statistik reservierten Speicher. EINZELVERS Die Aufzeichnung wird durch vollen Speicher beendet. Die Aufzeichnung wird bei Erreichen von Datum/Zeit beendet, oder bei manuellem Stop, oder wenn die Zahl der Wiederholungen erreicht ist. - Seite 34 MI2192 M2292 Teil III Bedienungsanleitung Periodische Analyse PER. Mit SELECT schalten Sie die periodische Analyse an oder ab Analyse aktiv Analyse nicht aktiv Ereignisschwellen Der Wechsel zwischen AUS, FEST oder VARIABEL ist möglich im Menu KONFIG. PERIODIK (siehe Teil III, 3.2.1) oder über die PC- Software.
-
Seite 35: Untermenu Signale
MI2192 M2292 Teil III Bedienungsanleitung Merke: In der Betriebsart EN 50160 wird abgefragt, ob die von der Norm empfohlenen Parameter verwendet werden sollen: Enter für Standardeinst.(nachdem eine der Cursortasten gedrückt wurde) Falls nun die ENTER-Taste gedrückt wird, werden alle Veränderungen auf die herstellerseits voreingestellten Parameter, beschrieben in Kapitel 3.1, zurückgesetzt. -
Seite 36: Untermenu Oberwellen
MI2192 M2292 Teil III Bedienungsanleitung 3.4. Untermenu OBERWELLEN Dies Untermenu erlaubt die Auswahl bestimmter Oberschwingungen zur Speicherung mit den Messwerten während einer Messreihe in den Betriebsarten PERIODIK und EN 50160. Aim Maximalfall können 64 Signale ausgewählt werden. Die noch verfügbare Restanzahl wird in der rechten oberen Ecke des Displays angezeigt und ist identisch für die Menus Signals und Harmonics. -
Seite 37: Anschluss
MI2192 M2292 Teil III Bedienungsanleitung METER Configuration Unomin.(V) : 230.0 V Uinp.K.(*) : Irange(1V) : 1000A connection : 4wire sync.freq : 50 Hz sync.inpt. : auto last calb.: 18.06.2001 09:18 Bild 12: Untermenu Meter-Konfiguration Mit AUFWÄRTS und ABWÄRTS den gewünschten Parameter anwählen. Bereich: Nennmessbereich für die Spannungseingänge des Gerätes. -
Seite 38: Recorder - Betrieb (Datenerfassung)
MI2192 M2292 Teil III Bedienungsanleitung Die Programmierung von U . und I beeinflussen alle angezeigten Merke: inp.K range Resultate (Leistung, Energie, Oberschwingungsanteile, usw.). Der Maximalwert für U hängt von I ab nach folgender Näherung: INP.K. RANGE < 109000 INP.K. RANGE Mit ENTER werden alle neuen Einstellungen bestätigt und abgespeichert. -
Seite 39: Abfragen/Ändern Von Recorder- Oder Konfig.-Parametern
MI2192 M2292 Teil III Bedienungsanleitung 20.05.2001. 1 2 : 4 4 : 3 9 20.05.2001. 1 2 : 4 4 : 3 9 20.05.2001. 20.05.2001. 1 2 : 4 4 : 3 9 12 : 4 4 : 3 9 Bild 13: Beispielseiten für RECORDER - Betrieb 4.2. -
Seite 40: Periodik Recorder
MI2192 M2292 Teil III Bedienungsanleitung Recorder Status: Rec.Stat. Keine Aktion WARTE Recorder (AUTO Modus) wartet auf Startzeit/Datum Aufzeichnung läuft AKTIV Recorder (AUTO Modus) manuell angehalten, STOP Aufzeichnung abgebrochen. Aufzeichnung beendet COMPLETE Verfügbarer Aufzeichnungsspeicher Spe.frei 100% Speicher leer Speicher voll Anzahl gespeicherter Datensätze im Puffer Per. -
Seite 41: Fast Logging Recorder (Schnelle Datenerfassung)
MI2192 M2292 Teil III Bedienungsanleitung 4.6. Fast logging recorder (Schnelle Datenerfassung) trigg Gewählte Triggerart. Bei zeitgesteuerter FAST LOGGING rec. no: 1 19 . 8 A Triggerung auch Datum/Uhrzeit Aufzuzeichnende Signale Signale Länge des Puffers für die Aufzeichnung. Speicher- buff Triggereingang, Pegel und Flanke. Ebe.Sch.- 0 . -
Seite 42: Energie
MI2192 M2292 Teil III Bedienungsanleitung 5. Energie Diese Funktion zeigt zahlreiche Energie-Zähler an. 0 0 0 0 0 0 0 0 0 . 00 0 0 0 0 0 0 0 0 0 . 00 k VA r 0 0 0 0 0 0 0 0 0 . 00 k VA r e Q i SUBTOTAL... -
Seite 43: Spektrum
MI2192 M2292 Teil III Bedienungsanleitung 6. Spektrum 6.1. Oberschwingungs-Analyse Diese Funktion gibt die Rechenergebnisse der schnellen Fourier-Transformation (FFT) wieder, und zwar numerisch als auch graphisch. Die Graphik ist automatisch auf Bildschirmgröße angepasst um maximale Auflösung zu gewährleisten. Die Kopfzeile zum betrachteten Eingang (U , I , U , I , U , I ), den Absolutwert und die Synchronisationsfrequenz. - Seite 44 MI2192 M2292 Teil III Bedienungsanleitung Signalspannungen im Netz sind in 4 Gruppen aufgeteilt: • Rundsteuersysteme (110 Hz bis 3000 Hz) • Netzgebundene Trägersysteme mittlerer Frequenz (3kHz – 20kHz) • Hochfrequente netzgebundene trägersysteme (20kHz – 148.5kHz) • Kommunikationssignale, Rundsteuereinrichtungen EN50150 EN50160 frequency (kHz) Bild 15b: Zulässige Signalspannungen nach EN50160 und IEC Das 'SIGNAL / INTER' Menu erreichen Sie durch ENTER im Menu Spectrum.
-
Seite 45: Meter
MI2192 M2292 Teil III Bedienungsanleitung 7. Meter Diese Funktion misst die wesentlichen Größen in einem 3-Phasen- Wechselspannungsnetz. Das Anzeigeformat und die Einheiten (V, kV, A, kA, W, kW, MW, etc…) werden automatisch gewählt, passend zum Messwert. Folgende Größen werden angezeigt: Phasenspannung (rms) (U , U , U ). -
Seite 46: Scope (Oszilloskop-Funktion)
MI2192 M2292 Teil III Bedienungsanleitung 8. Scope (Oszilloskop-Funktion) Signalformen können gemeinsam mit zusammenfassenden Details zum Signal dargestellt. Die Skalierung der Signale erfolgt automatisch so, dass das Bild optimal ins Display passt, und kann sich je nach Oberschwingungsgehalt verändern. Die Kopfzeile enthält die Informationen zum gewählten Signal (U , I , U , I , U , I ), sein Messergebnis und die synchronisierte Frequenz. -
Seite 47: Frequenz- Und Überlast - Information
MI2192 M2292 Teil III Bedienungsanleitung 9. Frequenz- und Überlast - Information Für METER-, SCOPE- und SPECTRUM-Betrieb Die Synchronisationsfrequenz wird an dem im Konfigurationsmenu programmierten Eingang gemessen. (U , U , U , I oder AUTO). Wenn nach Softwarefilterung keine gültige Netzfrequenz ermittelt werden kann, wird bei ‘Auto’- Programmierung am nächsten Eingang gesucht. -
Seite 48: Teil Iv Anschluss Ans Netz
MI2192 M2292 Teil IV Anschluss ans Netz Teil IV Anschluss ans Netz WARNUNG! Dies Messgerät erfordert es, an gefährliche Spannungen angeschlossen zu werden. Verwenden Sie ausschließlich Sicherheitsmesszubehör. Das Messgerät kann an ein 3-Phasennetz auf 3 Arten angeschlossen werden: • 3 Phasen – 4 Leiter L , L , L ,N;... - Seite 49 MI2192 M2292 Teil IV Anschluss ans Netz 3 Phasen / 4-Leiter-System (mit Neutralleiter) 4Leiter 3 Phasen + Neutral Bild 20: 3 Phasen / 4 Leiter 3 Phasen / 3 Leiter System mit 3 Zangen ohne N Bild 21: 3 Phasen / 3 Leiter / 3 Zangen 3 Phasen / 3 Leiter mit 2 Zangen Aaron 3 Phasen...
- Seite 50 MI2192 M2292 Teil IV Anschluss ans Netz WARNUNG Anschluss an Stromwandler Die Sekundärwicklung eines transformatorischen Stromwandlers darf auf keinen Fall unbeschaltet sein. Eine offene Sekundärwicklung kann u.U. gefährlich hohe Spannungen an den Anschlüssen erzeugen! Anzeigeinstrumente im Kraftwerk Bild 23: Anschluss an im Stromkreis befindlichen Messwandler...
-
Seite 51: Teil V Pc Software
MI2192 M2292 Teil V PC Software Teil V PC Software 1. Einführung Zum Lieferumfang des Power Quality Analyzer gehört eine unter Windows lauffähige und umfangreiche Software. Sie hat u.A. die folgenden Funktionen: • Konfigurierung des Instrumentes • Programmierung der Messparameter •... -
Seite 52: Programmierung Des Instrumentes
MI2192 M2292 Teil V PC Software 2. Programmierung des Instrumentes Durch Doppelklick auf das Settings-Symbol gelangen Sie zur Settings-Maske; Das Programm wird unmittelbar mit dem Herunterladen der aktuellen Einstellung vom Instrument beginnen und, sobald vollständig, auf dem Bildschirm anzeigen.. Bild 25: Instrument Settings Maske, Einstellung des Instrumentes Hier sind die schon bekannten Gerätedaten und Parameter zugänglich. - Seite 53 MI2192 M2292 Teil V PC Software Bild 26: Einstellung der Baud Rate Bild 27 Schirmbild Anschlussart Bild 28: Recorder-Betriebsarten-Menu Details zur gewählten Betriebsart erhalten Sie durch Klick auf die Details-Taste, Rückkehr zum Hauptmenu durch Close.
- Seite 54 MI2192 M2292 Teil V PC Software Bild 29a: Details für Betriebsart Periodic Bild 29b: Details für Betriebsart Signalform & Fast Logging Bild 29c: Details für Betriebsart Transienten...
- Seite 55 MI2192 M2292 Teil V PC Software Bild 29d: Details für Betriebsart EN50160 Für PERIODIK und EN 50160 Selected Aus der Liste der angebotenen Signale wählen Sie die, welche Sie signals beobachten, aufzeichnen oder analysieren wollen. Signal mit der linken Maustaste anklicken, Parameter zeigen und klicken. Bild 30: Data Logging Signal Auswahl Einzelheiten zu den aufzeichnenden Betriebsarten (Signalform, Fast Logging, Transients, und EN 50160) sind beschrieben im Teil III, Kapitel 3.2 RECORDER.
-
Seite 56: Analyse Aufgezeichneter Daten
MI2192 M2292 Teil V PC Software 3. Analyse aufgezeichneter Daten Remote Start Download Ferngesteuerter Start Holt Daten vom Instrument in den einer Aufzeichnung Remote Stop Analysis Ferngesteuerter Stop Dateieinstellung Analyse- einer Aufzeichnung Menu Für die Analyse von Daten folgen Sie bitte der vorgeschlagenen Vorgehensweise: a) Halten Sie die Messung an und warten Sie, auf das Ende der Aufzeichnung b) Drücken Sie die Download Taste. -
Seite 57: Bidschirme Zur Betriebsart Periodik
MI2192 M2292 Teil V PC Software 3.1. Bidschirme zur Betriebsart Periodik Bild 32: Dateneinstellungs-Formular für Periodische Analyse (und EN 50160) Aufgezeichnete Signale (verfügbar für die Analyse) sind blau dargestellt. Um ein Signal für die Analyse auszuwählen, klicken Sie auf das blaue Feld, dass als Folge die Farbe auf rot wechseln wird. - Seite 58 MI2192 M2292 Teil V PC Software Periodische Analyse Die aufgezeichneten Daten können als Liste in numerischer Form präsentiert werden. Bild 33: Daten für die Analyse in Listenform Daten können ebenso graphisch dargestellt werden, mit einigen sehr komportablen Werkzeugen, z.B. für die Suche. Um eine Graphik zu erzeugen, wählen Sie die gewünschten Signale aus, (maximal neun,) und wählen Sie: Execute ⇒...
- Seite 59 MI2192 M2292 Teil V PC Software Spannungsstörungen Die aufgezeichneten Daten zu Spannungsstörungen oder Spannungsunterbrechungen können graphisch oder numerisch dargestellt werden. Bild 35: Spannungsstörungen und -unterbrechungen Eine Liste aller Spannungsstörungen (Über- oder Unterschreitung der Grenzen) wird zur Verfügung gestellt, zusammen mit der Konfiguration, und alles kann schnell in graphischer Form oder als Tabele überblickt werden.
-
Seite 60: Bildschirme Für Betriebsart Signalform
MI2192 M2292 Teil V PC Software 3.2. Bildschirme für Betriebsart Signalform Bild 37:Signalform - Analyse der Kurvenform Bild 38: Funktionstasten Bild 39:Fourier-Zerlegung... -
Seite 61: Schnelle Datenerfassung
MI2192 M2292 Teil V PC Software 3.3. Schnelle Datenerfassung Bild 40: Analysebild zur schnellen Datenerfassung 3.4. Transientenaufzeichnung Bild 41: Bildschirm zur Transientenanalyse Die Tabelle auf der rechten Seite enthält Informationen zu den gemessenen Werten an der augenblicklichen Cursorposition. CP – Cursor Position CT –... -
Seite 62: En 50160 Aufzeichnung
MI2192 M2292 Teil V PC Software Alle Werte bezogen auf den Trigger-Zeitpunkt. Die Tabelle am Fuß der Seite bildet sich aus Werten zwischen der Start- und der Stop- Zeit. (RT1 und RT2). Um RT 1 oder RT 2 zu setzen, muß zuerst der Cursor aktiviert werden (rote vertikale Linie in der Graphik). - Seite 63 MI2192 M2292 Teil V PC Software Bild 43: Zusammenfassung in Listenform Für die statistische Analyse der Oberschwingungen gibt es die Darstellung der kumulierten Ereignisse. Sie beinhaltet im wesentlichen dieselben Daten wie die statistische Zusammenfassung, aber es ist einfacher ersichtlich, welche Oberwelle die Grenzen verletzt und welche Sicherheiten noch vorhanden sind.
-
Seite 64: Direkt Verbundenes Scope
MI2192 M2292 Teil V PC Software 4. Direkt verbundenes Scope Dieses Softwarefeature erlaubt Ihnen den On-Line Betrieb mit Echtzeitresultaten von Spannung und Strom, angezeigt auf dem Bildschirm Ihres PC. Komplexe Berechnungen können ausgeführt werden und die Kurvenform ausgewählter Eingänge kann gespeichert werden, oder in eine ASCII-Datei exportiert zur Weiterverwendung in anderen Anwendungen. - Seite 65 MI2192 M2292 Teil V PC Software Um die Skalierung einzelner Graphen zu ändern, klicken Sie auf die vertikale Achse des Graphen, und zwar: Nahe der Spitze um den Bereich zu vergrößern Nahe am Achsenkreuz, um den Bereich zu verkleinern. Die Oberschwingungen in Tabellendarstellung erhalten Sie durch Anwahl von ‘Show Table’...
-
Seite 66: Teil Vi Theoretische Grundlagen
Kapitel beschrieben. Siehe dazu auch das Handbuch ‘Modern Power Quality Measuring Techniques’ von Metrel, erschienen in englischer Sprache. Erfasste Daten werden in nichtflüchtigen Speichern abgelegt und stehen für die Übertragung auf PC, für weitere Analysen und den Ausdruck zur Verfügung. Ein Download kann entweder online, während der Erfassung von Daten, oder später, nach... -
Seite 67: Periodische Analyse
MI2192 M2292 Teil VI Theoretische Grundlagen 3. Periodische Analyse Eine periodische Analyse wird ausgeführt über eine programmierte Periode (IP). Der Anwender setzt sie zwischen 1 s und 15 min. Über diesen Zeitraum berechnet das Gerät Maximum, Minimum und Durchschnittswerte ausgewählter Signale. Am Ende einer Periode werden diese Ergebnisse mit Perioden-Start-Datum/Uhrzeit und Angaben über den synchronisierenden Eingang abgespeichert. -
Seite 68: Symboldefinitionen
MI2192 M2292 Teil VI Theoretische Grundlagen Symboldefinitionen Allgemeine Sybole Zusätzliche Symbole Spannungen, rms Phase Ströme, rms total Wirkleistung inductiv (mit P, Q oder PF Symbol) Scheinleistung kapazitive (mit P, Q oder PF Symbol) Blindleistung positiv (mit P, Q oder PF Symbol) Ausgleichstrom in N, rms negativ (mit P, Q oder PF symbol) Leistungsfaktor... - Seite 69 MI2192 M2292 Teil VI Theoretische Grundlagen Bild 48: Berechnungsgrundlage bei verschiedenen Situationen der Spannungsunterbrechung Bei der Messung von Leistung und Leistungsfaktor können die Werte entweder für jede Vollwelle oder für eine längere Integrationsperiode errechnet werden (‘Power sub IP’, programmierbar zwischen 1 und 20 Vollwellen, also 400 ms bei 50 Hz). Wenn das Instrument eine Leistung erfasst, berechnet es automatisch auch die Energie in einer IP und zeichnet sie auf.
- Seite 70 MI2192 M2292 Teil VI Theoretische Grundlagen 20 ms @ 50Hz Sub IP=1 Sub IP=5 P =(P +P +P +P +P )/ 5 P =(P +P +P +P +P )/ 5 P =(P +P +P +P +P )/ 5 Bild 49: Beispiele für die Berechnung von Maximum und Minimum für verschiedene ‘Power sub IP’...
-
Seite 71: Bemerkung
MI2192 M2292 Teil VI Theoretische Grundlagen Minimum & Maximum PRO PHASE Werte Art der Last Wert Verbrauchend Generator Bemerkung Induktiv Kapazitiv Inductiv Kapazitiv [Formel] m Px+ m Px- m Qxi+ m Qxc+ m Qxi- m Qxc- m PFxi+ PF x PF x PFxc+ m PFxi-... - Seite 72 MI2192 M2292 Teil VI Theoretische Grundlagen Verfügbare Maximum & Minimum 3-Phasengrößen für jeden Eingabezyklus Merke: P , S und Q sind Durchschnittswerte aus der ‘Power sub’ Integrations- periode, einstellbar von 1 – 20 Vollwellen. PF ist auch ein Ergebnis dieser Werte LAST-TYP LAST-TYP...
- Seite 73 MI2192 M2292 Teil VI Theoretische Grundlagen − − − − − − − − ∑ ∑ Volt & Amps ⎛ ⎞ ∑ ∑ ∑ ⎜ ⎟ Oberschwing- ⎝ ⎠ ungen ∗ aU thd aI thd ϕ aU H aI H Im Falle einer Spannungsunterbrechung werden Periode ‘pn’...
-
Seite 74: Aufzeichnung Der Spannungsstörungen
MI2192 M2292 Teil VI Theoretische Grundlagen ∑ ∑ Freq Current &Frequency aFreq Im Falle einer Spannungsunterbrechung wird ‘pn’ (für die Leistungsberech- Merke: nung) modifiziert zu: − mit: Eingangszykluszeit Zeit des Einbruchs innerhalb von IP Spannungsunsymmetrieberechnung entsprechend IEC 61000-4-30, Kapitel 5.7. 4. -
Seite 75: Aufzeichnung Der Spannungsunterbrechung
MI2192 M2292 Teil VI Theoretische Grundlagen Maximalwert Eine Halbwelle = 10 ms bei 50 Hz Ober- grenze NENN Unter- grenze RMS-Werte der letzten 64 Halbwellen werden gespeichert Dauer Ende Bild 51 Spitzenwert Neues Referenzniveau Neues Referenzniveau Obere Grenze NENN Untere Grenze Effektivwerte der letzten... -
Seite 76: Signalform
MI2192 M2292 Teil VI Theoretische Grundlagen 6. Signalform TRIGGER Definiert die Startbedingungen (verschiedene Kombinationen sind möglich): Die Messung der Kurvenform ist ein LEVEL - Definiertes Signal 10ms TRMS Pegel gutes Werkzeug zur Suche nach SLOPE - Definierte Anstiegsrate 10ms TRMS Dauer Fehlern und zur Erfassung von TIMER - Start nach abgelaufener Zeit MANUELL - manueller Start... -
Seite 77: Transienten
MI2192 M2292 Teil VI Theoretische Grundlagen 8. Transienten Transienten sind kurzzeitige, stark gedämpfte Spannungs- oder Strom-Spitzen. Man unterscheidet 2 Arten von Transienten: • Pulsartige Überspannungen • Oszillierende Überspannungen Die Transientenaufzeichnung ist die TRIGGER Betriebsart mit der höchsten Definiert die Startbedingung(en) Datenerfassungsrate. -
Seite 78: Flicker (Nur Power Quality Analyser Mi 2292)
MI2192 M2292 Teil VI Theoretische Grundlagen 9. Flicker (nur Power Quality Analyser MI 2292) Flicker ist eine sichtbare Empfindung, die durch in der Helligkeit schwankendes Licht hervorgerufen wird. Der Grad der Empfindung hängt ab von der Frequenz und Stärke des Helligkeitswechsels, und vom Betrachter. Die Änderung des Lichtflusses kann mit der Hüllkurve des Spannungsverlaufes in Zusammenhang gebracht werden. -
Seite 79: En 50160
MI2192 M2292 Teil VI Theoretische Grundlagen 10. EN 50160 Der Standard EN50160 definiert die Spannungscharakteristika in Nieder- und Mittelspannungsanlagen. Sie ist meist Grundlage der Energielieferverträge innerhalb der Europäischen Union. Die folgende Tabelle definiert die Grenzen. Ist keine besondere Spannung genannt, gilt für Nieder- und Mittelspannungsanlagen derselbe Wert. - Seite 80 10 min Grenzwerte in 1 Woche Nicht Report Diskussion aufgeführt Rundsteuersign Weniger 1 Tag Nicht Report EN50160 Kurve von Bild aufgeführt 16 @ 99 % eines Tages ** Das Handbuch von METREL’s ‘Modern Power Quality Measuring Techniques’ hat weitere interessante Zusatzinformationen.
-
Seite 81: Speicherverwendung
MI2192 M2292 Teil VI Theoretische Grundlagen 11. Speicherverwendung Das Messgerät verfügt über nichtflüchtige Speicher zur Sicherung der Daten. Die Art der Speicherung variiert leicht von 50160 zu Periodik, schneller Datenerfassung oder Transientenspeicherung usw. 11.1. Speicher für Signalform, Fast Logging und Transienten Bild 57 beschreibt die Speicherung und Pufferorganisation eines Messung relativ zum Triggerereignis. -
Seite 82: Länge Der Speichereinträge
MI2192 M2292 Teil VI Theoretische Grundlagen 11.3. Länge der Speichereinträge Die folgende Tabelle gibt Auskunft über den Umfang eines Speichereintrags für die betreffende Aufzeichnung. Aufzeichnung Speichereintrag in Byte Zahl der Signale (ohne Power-Signale) * 6 + Anzahl der Power- Periodik Aufzeichnungsein- Signale * 12 + Anzahl Oberschwingungssignale * 6 (für aktivierte Phasen) + 12 (Kopf). - Seite 83 MI2192 M2292 Teil VI Theoretische Grundlagen Beispiel für Aufzeichnung in Betriebsart EN 50160 Beispiel für die Ermittlung der Länge eines Speicher-Eintrags und die maximale Aufzeichnungszeit für Betriebsart EN50160 Allgemeine Daten: Aufzeichnung in 3 Phasen und folgender Auswahl: Spannungen und Stöme aller Phasen, Netzfrequenz, 3 Leistungssignale und 18 Oberschwingungen pro Phase (54 Signale) Ohne Flicker, Periodik und Spannungsereignisse.
-
Seite 84: Teil Vii Modem Daten-Transfer
Teil VII Modem Daten-Transfer 1. Einführung Die Datenverbindung des MI 2192 oder MI 2292 mit Hilfe eines Modems an einen PC ermöglicht die Fernbedienung des Messgerätes und die Übertragung der gemessenen Daten. Wenn das Messgerät an einem entfernten oder nur unter großem Aufwand zugänglichen Ort aufgestellt ist, dann ist die Datenübertragung per Modem die einzig... -
Seite 85: Modem, Messinstrument Und Die Powerlink Konfiguration
MI2192 M2292 Teil VII Modem Daten-Transfer Erforderliches Zubehör Standard (Analog) Modem (Extern): GSM Modem: Modem Modem RS232 Schnittstellenkabel RS232 Schnittstellenkabel Modem-Stromversorgung Modem-Stromversorgung ein Telefonanschluss Antenne PIN Karte aktiviert für Datentransfer (unerlässlich) und Telefonbetrieb (nicht unbedingt erforderlich) Merke: Für den Fall, dass Sie über Mobilnetz übertragen, suchen Sie einen guten Platz für die Antenne. -
Seite 86: Modem-Konfiguration Auf Der Pc-Seite
MI2192 M2292 Teil VII Modem Daten-Transfer Merke: Die serielle Schnittstelle ist automatisch auf 9600 Baud eingestellt und kann nicht umprogrammiert werden (wegen des GSM Modems) Stellen Sie sicher, dass alle 4 Geräte in der Kommunikationskette (PC - 2 Modems - Messgerät) auf dieselbe Baud-Rate eingestellt sind. -
Seite 87: Messgeräteeinstellung Für Die Modem-Kommunikation
MI2192 M2292 Teil VII Modem Daten-Transfer Durch die Konfiguration mittels PowerLink wurden folgende Programmierungen ausgeführt: PIN-Code unwirksam für GSM Modems (AT+CPIN=XXXX and AT+CLCK=”SC”,1,XXXX, Auto-Antworten aktiviert (AT&D0), Auto-Antworten nach dem zweiten Klingeln (ATS0=2), ECHO auf OFF (ATE0), “Wait for dial tone” (Wähltonerkennung) unwirksam (ATX0), Setze PORT Baudrate auf Standardmodem (analog) Speichere Parameter (AT&W) Aktiviere Parameter (ATZ) -
Seite 88: Verbindungskabel Pc / Modem / Messgerät
MI2192 M2292 Teil VII Modem Daten-Transfer 4. Verbindungskabel PC / Modem / Messgerät RS 232 Schnittstellenkabel (Modem zu Messgerät: 2 und 3 gekreuzt!) Modem-, Messgeräte- und PC-Verbindungen... -
Seite 89: Verbinden Und Trennen Der Modems
MI2192 M2292 Teil VII Modem Daten-Transfer 5. Verbinden und Trennen der Modems Wenn die Modems verbunden sind und an PC bzw. Messgerät angeschlossen sind, drücken Sie einfach auf “Make modem connection” in der Werkzeugleiste von Power Link oder wählen Sie “Make modem connection” im Menu Modem. Es braucht einige Sekunden (bis zu 30 s), um die Verbindung herzustellen.
